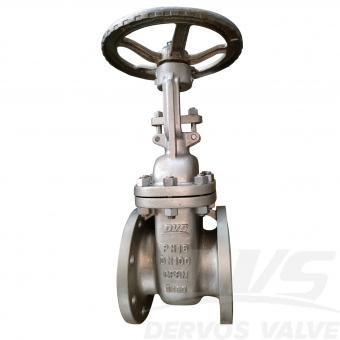

Задвижка DN125 PN16 изготовлена по DIN. стандарт 3352. Корпус клапана изготовлен из стали 1.4408. Он имеет структурную характеристики крышки затвора, выдвижной шток, эластичный клин, из нержавеющей стали 316 изоляционная оболочка и конструктивная длина 325 мм. Его режим подключения RF EN1092-1 B1. И он имеет режим работы маховика.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
ChinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
1.4408Method of Operation:
Hand Wheel OperationОписание продукта
|
Тип |
Ворота Клапан |
|
Размер |
Ду125 |
|
Давление |
PN16 |
|
Связь |
РФ ЭН1092-1 Б1 |
|
Операция |
Рука Управление колесом |
|
Тело Материал |
1,4408 |
|
Дизайн Норма |
DIN 3352 |
|
Лицо к размеру грани |
DIN3202-F5 |
|
Фланец Измерение |
ЭН1092-1/Б1 |
|
Тест и код проверки |
ЭН12266-1/2 |
|
Температура |
-29 ~ 150°С |
|
Применимый Середина |
Вода, Нефть и газ |
Особенности
1. Длительный срок службы, широкий диапазон применения. и трудоемкое открытие и закрытие;
2. Там множество доступных материалов и высокое мастерство изготовления.
3. Благодаря простой конструкции и короткой конструкции длина, его производственные затраты высоки.
Технический чертеж
Проверка размеров
Испытание давлением
Паспортная табличка и упаковка
Отчет о проверке
Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.
Задвижка CF8M из нержавеющей стали спроектирована с фланцевым соединением и управлением с помощью маховика в соответствии с DIN 3352. Полнопроходная задвижка PN16 DN200 имеет конструкцию OS&Y, упругий клин и сменное седло. Характеристики конструкции Проектирование и производство: DIN 3352 Сквозной размер: DIN3202 Конец фланца: EN1092-1 Испытание и проверка: EN12266-1/2 Особенность конструкции -Полнопроходная конструкция -Превосходная скорость потока и небольшие потери на трение -Низкое значение крутящего момента для закрытия и открытия клапана -Гибкий клин для лучшей посадки и простоты эксплуатации -Гладкая поверхность и превосходное уплотнение лицевой поверхности седла -Каждый клапан имеет определенный номер на корпусе для отслеживания. Краткая информация Тип Ворота Клапан Размер DN 200 Давление ПН 16 Строительство Болтовой Крышка, выдвижной шток, внешний винт и вилка Связь Фланец Связь Операция Маховик Материал корпуса Нержавеющая сталь Сталь СФ8М Материал отделки Нержавеющая сталь Температурный диапазон -268°~+648° Середина Вода, нефть и газ Источник Китай Упаковка Дервос Упаковка — важная часть, которой мы никогда не могли пренебречь. У Dervos есть процесс упаковки каждого заказа, чтобы обеспечить безопасную и четкую доставку заказа.
Задвижка 4 дюйма, 150 фунтов, изготовлена в соответствии с API. 603 стандарт. Корпус клапана изготовлен из ASTM A351 CF8M+STL. Он имеет конструктивные особенности крышки затвора, упругого клина и выдвижного стебля. Его испытания и проверки соответствуют API 598, и его режим работы — управление маховиком.
Задвижка DN200 PN40 изготовлена в соответствии с EN1984. стандарт. Корпус клапана изготовлен из стали 1.4571+STL. Он имеет структурную характеристики крышки затвора, упругого затвора, поднимающегося штока и кронштейна. Его связь режим EN1092-1/B. И он имеет режим работы маховика.
2-дюймовая задвижка 150 фунтов изготовлена в соответствии с API. 600 стандарт. Корпус клапана изготовлен из A351 CF3. Он имеет структурную характеристики крышки затвора, кронштейна поднимающегося штока. Его режим подключения — RF. И у него есть режим работы с маховиком.
Дуплексный задвижной клапан из нержавеющей стали DN100 PN40 5A изготовлен в соответствии со стандартом EN 1984. Корпус клапана изготовлен из стали ASTM A995 5A+STL. Он имеет следующие конструктивные характеристики: полнопроходной, с крышкой на болтах, выдвижным штоком с бугелем и гибким клином. Тип соединения – EN1092-1 B1. Управление – маховик.
Задвижка DN100 PN40 из нержавеющей стали изготовлена в соответствии со стандартом EN 1984. Корпус задвижки выполнен из стали X6CrNiMoTi17-12-2. Стандарт EN 1.4571 (AISI 316Ti) широко используется в средне- и высокотемпературных условиях, где требуется устойчивость к межкристаллитной коррозии и умеренной хлоридной коррозии, особенно в сварных системах без последующей термообработки. Тип соединения – EN558. Имеется маховик. operation mode. Product Parameters Type Stainless Steel Gate Valve Size DN100 Pressure PN40 Connection EN 558 Operation Hand Wheel Body Material X6CrNiMoTi17-12-2 Design Norm EN 1984 Face to Face dimension EN 1092 End connection EN 558 Test & Inspection Code EN 12266-1,2 Temperature -29 ~ 425°C Applicable Medium Water, Oil and Gas Features 1.Made from EN 1.4571 stainless steel, offering excellent corrosion resistance and high-temperature stability for PN40 pressure applications. 2.Gate valve design compliant with EN 1984 ensures reliable shutoff and long service life in industrial piping systems. Technical Drawing Dimension Checking Pressure Testing Spectrum Nameplate & Packing
Задвижка DN150 PN40 из нержавеющей стали изготовлена в соответствии со стандартом EN 1984. Корпус задвижки выполнен из стали X6CrNiMoTi17-12-2. Стандарт EN 1.4571 (AISI 316Ti) широко используется в средне- и высокотемпературных условиях, где требуется устойчивость к межкристаллитной коррозии и умеренной хлоридной коррозии, особенно в сварных системах без последующей термообработки. Тип соединения – EN558. Имеется маховик. operation mode. Product Parameters Type Stainless Steel Gate Valve Size DN150 Pressure PN40 Connection EN 558 Operation Hand Wheel Body Material X6CrNiMoTi17-12-2 Design Norm EN 1984 Face to Face dimension EN 1092 End connection EN 558 Test & Inspection Code EN 12266-1,2 Temperature -29 ~ 425 °C Applicable Medium Water, Oil and Gas Features 1.EN 1.4571 stainless steel construction provides strong resistance to pitting and stress corrosion in aggressive media. 2.DN150 PN40 configuration designed to EN 1984 standard ensures stable operation and tight isolation in medium-pressure pipelines. Technical Drawing Dimension Checking Pressure Testing Spectrum Nameplate & Packing
Фланцевый задвижной клапан DN25 PN40 изготовлен в соответствии со стандартом API602. Корпус клапана изготовлен из стали A182-F316Ti. Способ соединения — EN1092-1 B1. Клапан оснащен маховиком. режим работы. Параметры продукта Тип Задвижка из нержавеющей стали Размер ДН25 Давление ПН40 Связь EN1092-1 B1 Операция Маховое колесо Материал тела A182-F316Ti Стандарт проектирования API 602 Размеры фланца EN 1092 Материал соответствует AISI/ASTM Кодекс испытаний и контроля EN 12266 Температура -29 ~ 120 °С Применимый носитель Вода, нефть и газ Функции 1. Корпус из нержавеющей стали F316Ti обеспечивает повышенную устойчивость к межкристаллитной коррозии и эксплуатации при высоких температурах. Задвижка 2.DN25 PN40, разработанная в соответствии со стандартом API 602 с фланцем EN1092-1 B1, обеспечивает стабильную работу и герметичную изоляцию в технологических трубопроводах. Технический чертеж Проверка размеров Испытание под давлением Спектр Отчет об инспекции
Задвижка DN100 PN16 из нержавеющей стали изготовлена в соответствии со стандартом DIN 3352. Корпус задвижки выполнен из стали A351 CF8M+STL. Характеристики конструкции: болтовое крепление крышки, выдвижной шток, гибкий клин, межосевые расстояния соответствуют стандарту DIN 3202-F4. Способ соединения – RF. Имеется рукоятка. режим работы. Параметры продукта Тип Задвижка из нержавеющей стали Размер ДН100 Давление PN16 Связь РЧ Операция Ручка Материал тела A351 CF8M+STL Стандарт проектирования DIN 3350 Лицом к лицу DIN 3202-F4 Размеры фланца EN 1092-1 Кодекс испытаний и контроля EN 12266 Температура - 29 ~ 425 °С Применимый носитель Вода, нефть и газ Функции 1. Конструкция задвижки из нержавеющей стали с выдвижным штоком обеспечивает точное регулирование потока и герметичное перекрытие потока. 2. Номинальный ток PN16, радиочастотный фланец, соответствие стандарту DIN 3352, управление осуществляется с помощью рукоятки для удобного ручного контроля. Технический чертеж Проверка размеров Испытание под давлением Рисование Табличка и упаковка Отчет об инспекции
Запорный клапан DN25 PN64 из кованой стали изготовлен в соответствии со стандартом BS 5352. Корпус клапана выполнен из стали F321. Он имеет следующие конструктивные характеристики: болтовое крепление крышки, прямоточный тип, удлиненный шток 100 мм, с уплотнением с низким уровнем утечки. Способ подключения соответствует стандарту EN1092-1 B1. Клапан оснащен маховиком. operation mode. Product Parameters Type forged steel globe valve Size DN25 Pressure PN64 Connection EN1092-1 B1 Operation Hand Wheel Body Material A182 F321+STL Design Norm BS 5352 Face to Face EN 558 Flange dimension EN 1092 Test & Inspection Code EN 12266 Temperature -50 ~ 150 °C Applicable Medium Water, Oil and Gas Features 1.Forged from F321 stainless steel, providing excellent high-temperature resistance and corrosion durability for PN64 pressure applications. 2.Globe valve design with hand wheel operation ensures precise flow control and reliable shutoff. Technical Drawing Forged Steel Globe Valve Dimension Checking Pressure Testing Spectrum
4-дюймовый дроссельный клапан с двойным эксцентриком, 150 фунтов изготовлен по стандарту API 609. Корпус клапана изготовлен из ASTM A216 WCB. Он имеет структурные характеристики двойного эксцентрика. Его режим подключения выступ. И он имеет рычаг с режимом блокировки.
Обратный клапан 1 дюйм, 800 фунтов, изготовлен в соответствии с API. 602 стандарт. Корпус клапана изготовлен из A105N+STL. Он имеет структурную характеристики полусферической сварной клапанной крышки. Его режим подключения — SW.
