Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
ChinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
A351 CF8+STLMethod of Operation:

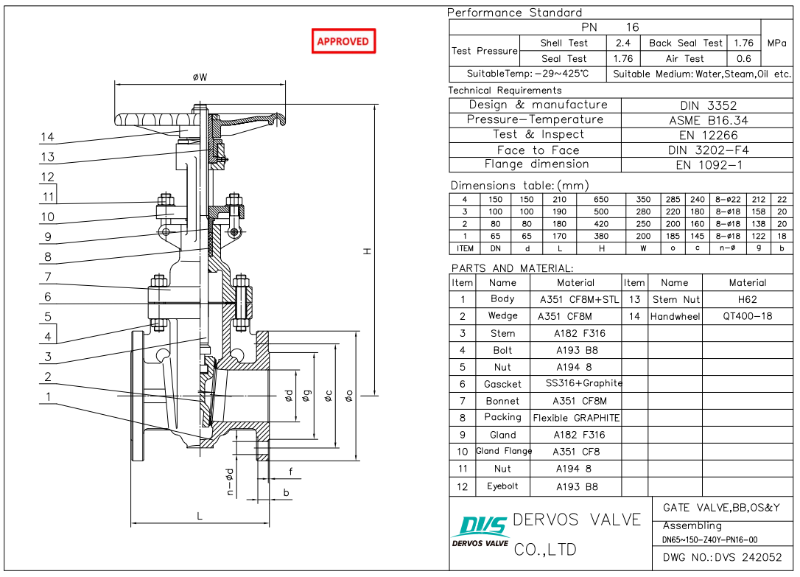

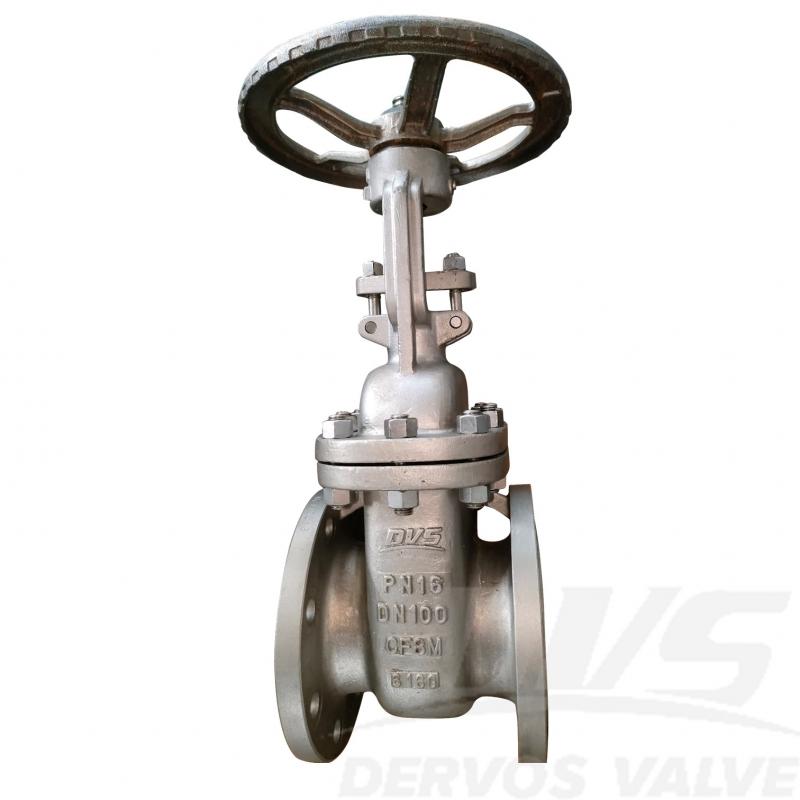

noЗадвижка DN100 PN16 из нержавеющей стали изготовлена в соответствии со стандартом DIN 3352. Корпус задвижки выполнен из стали A351 CF8M+STL. Характеристики конструкции: болтовое крепление крышки, выдвижной шток, гибкий клин, межосевые расстояния соответствуют стандарту DIN 3202-F4. Способ соединения – RF. Имеется рукоятка. режим работы.
|
Тип |
Задвижка из нержавеющей стали |
|
Размер |
ДН100 |
|
Давление |
PN16 |
|
Связь |
РЧ |
|
Операция |
Ручка |
|
Материал тела |
A351 CF8M+STL |
|
Стандарт проектирования |
DIN 3350 |
|
Лицом к лицу |
DIN 3202-F4 |
|
Размеры фланца |
EN 1092-1 |
|
Кодекс испытаний и контроля |
EN 12266 |
|
Температура |
- 29 ~ 425 °С |
|
Применимый носитель |
Вода, нефть и газ |
1. Конструкция задвижки из нержавеющей стали с выдвижным штоком обеспечивает точное регулирование потока и герметичное перекрытие потока.
2. Номинальный ток PN16, радиочастотный фланец, соответствие стандарту DIN 3352, управление осуществляется с помощью рукоятки для удобного ручного контроля.
