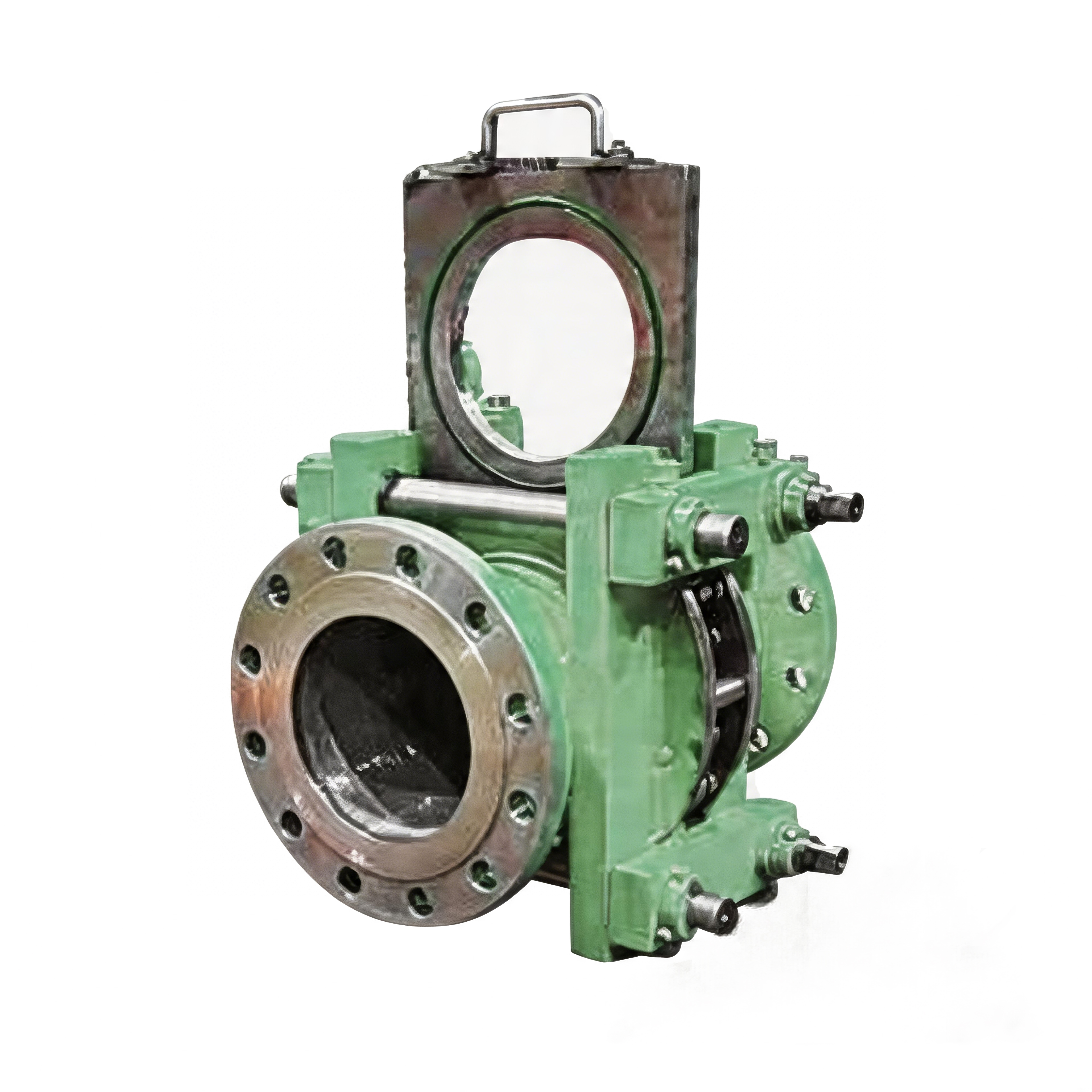

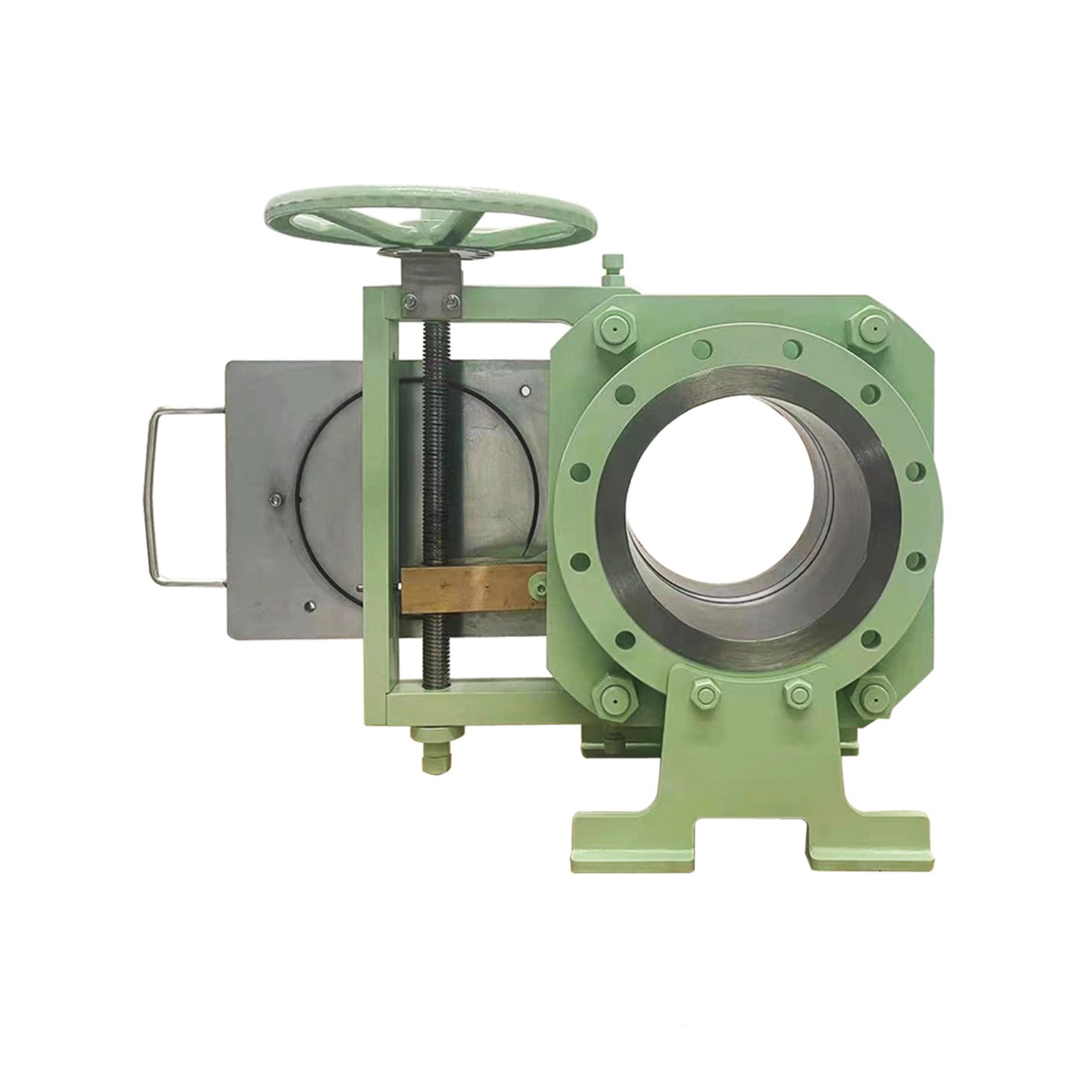

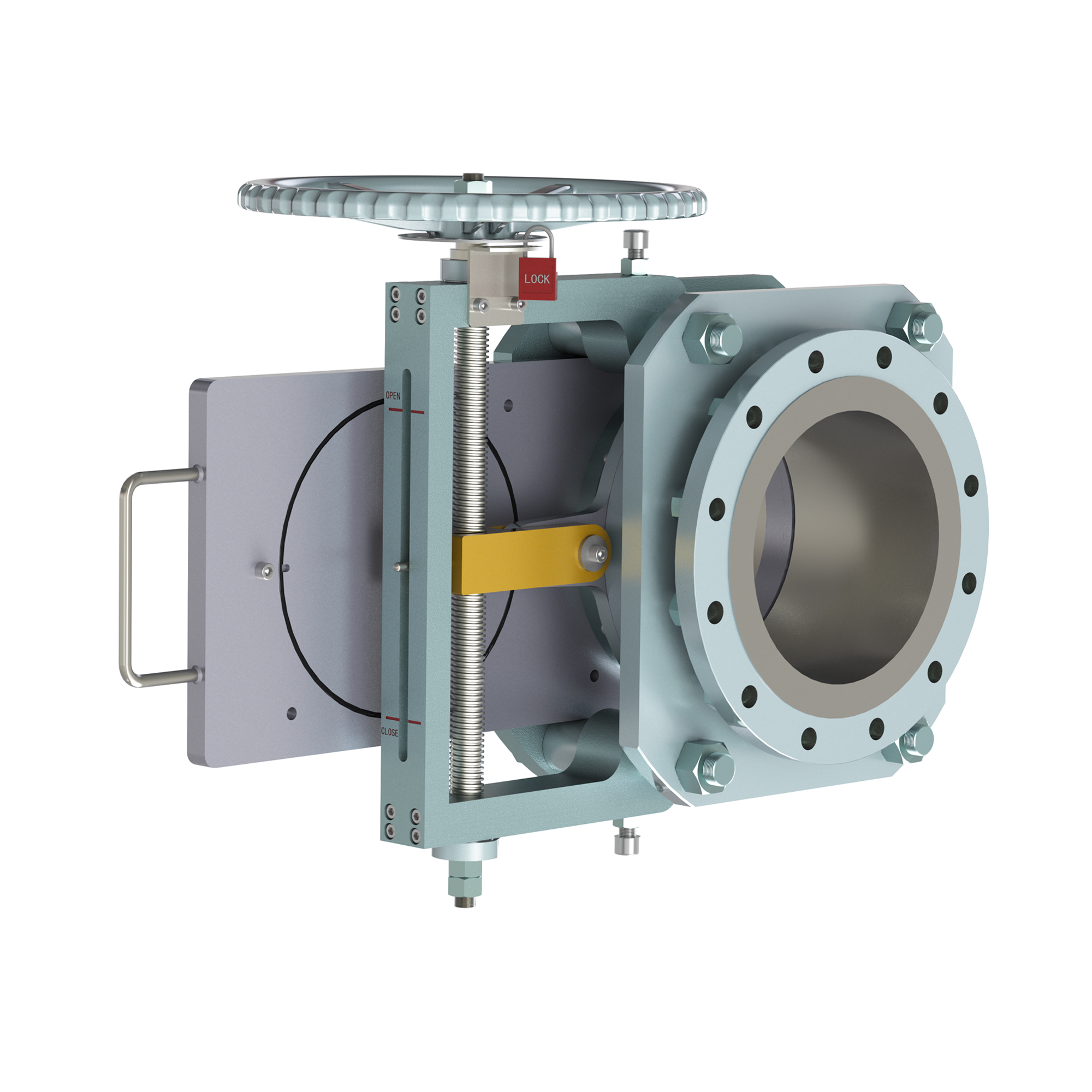

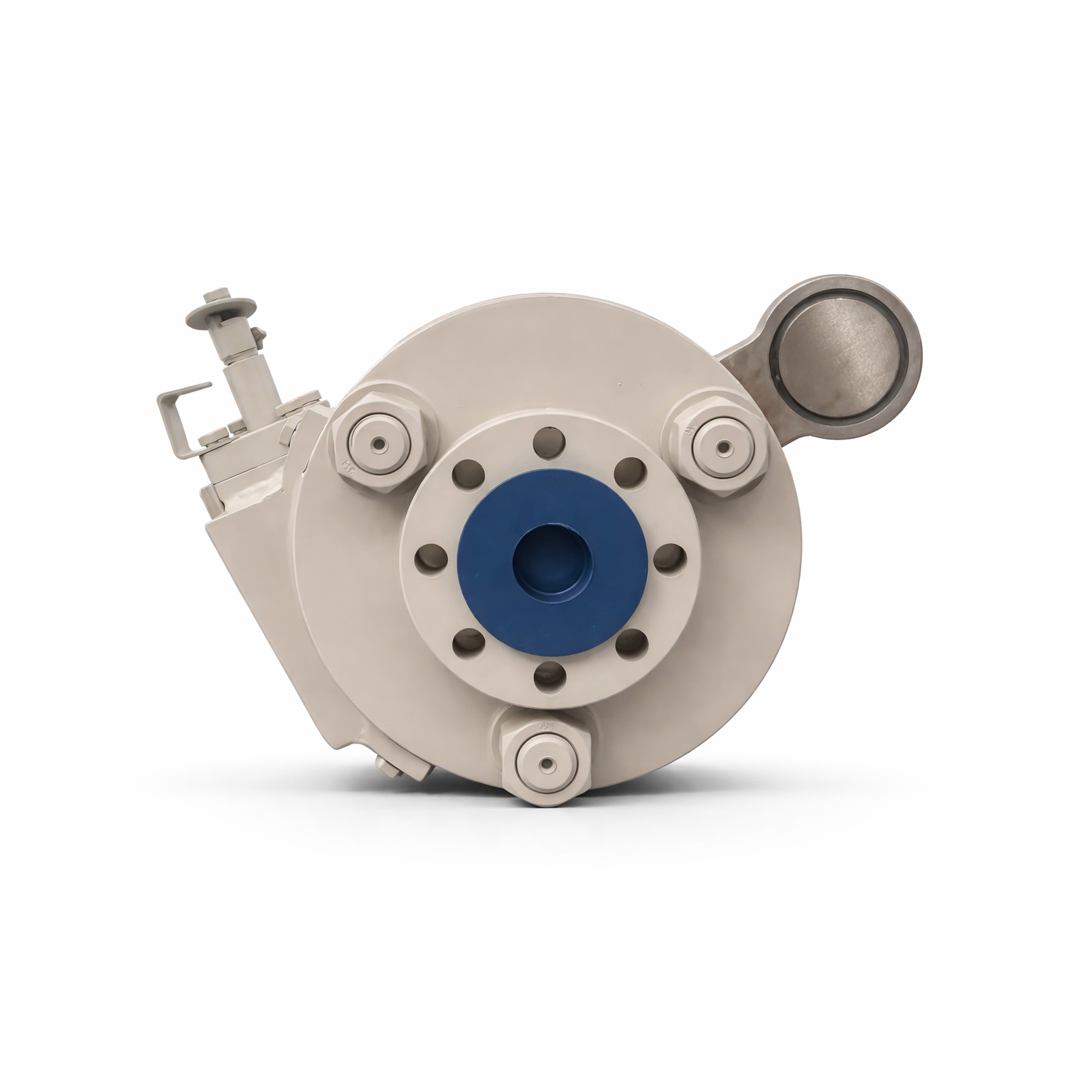

Swing-Type Blind Valve

Глухой клапан (также известный как линзовый клапан, секторный клапан или шиберный клапан) — это специализированный клапан, обеспечивающий абсолютную изоляцию и физическое разделение среды в трубопроводе. Его основной механизм — переключение между сплошной глухой пластиной и пластиной со сквозным отверстием — обеспечивает безопасную изоляцию без утечек за счёт физического барьера, что отличает его от обычных клапанов. С точки зрения работы и конструкции его запорная пластина перемещается как у задвижки (поднимается или поворачивается) для перекрытия среды, поэтому он также считается разновидностью задвижки. Он широко применяется в нефтехимической, химической, энергетической, экологической и металлургической отраслях — особенно в газопроводах, где токсичные или взрывоопасные среды требуют безопасного отключения, отсюда и название «металлургический клапан». Типичные области применения включают техническое обслуживание трубопроводов, изоляцию энергии перед обслуживанием оборудования, быстрое отключение линий, сокращение времени простоя и упрощение расширения или модернизации трубопроводных систем.




Категория глухих клапанов для трубопроводов




Диапазоны размеров, давления и материалов глухих клапанов для трубопроводов



Размер:от 2'' до 60'' (от DN 50 до DN 1500)

Давление:от 0,1 МПа до 0,6 МПа (низкое давление), до Class 1500 по запросу

Материал:Углеродистая сталь, нержавеющая сталь, легированная сталь, высокотемпературный сплав


Особенности глухих клапанов для трубопроводов



Надёжная изоляция, отсутствие утечек
Сплошная металлическая глухая пластина обеспечивает физическое разделение линии, полностью соответствуя стандартам безопасности Double Block and Bleed.

Надёжные герметизирующие характеристики
Доступны металлические уплотнения металл-металл, резиновые или композитные уплотнительные системы из FKM. Уровни утечек соответствуют требованиям ANSI Class VI.

Компактная конструкция, малый вес
Меньшие габариты и меньший вес по сравнению с обычными задвижками, что обеспечивает более лёгкий монтаж и снижение нагрузки на трубопровод.

Подходит для тяжёлых условий эксплуатации
Устойчив к пыли, загрязнению частицами, коксованию и высоким температурам (доступен вариант с металлическим седлом для применения при повышенных температурах).

Встроенная возможность расширения (модели увеличенной длины)
Компенсирует тепловое расширение и сжатие трубопровода, минимизируя монтажные напряжения и защищая подключённое оборудование.

Гибкие варианты управления
Доступны ручной, электрический, пневматический или гидравлический приводы. Поддерживается удалённая блокировка с системами управления PLC или DCS.




Применение глухого клапана для трубопровода



1. Нефтегазовая промышленность

Шаровые клапаны для нефтегазовой промышленности, подходящие для транспортировки нефти и газа, изоляции резервуаров и операций с очистными поршнями.

2. Химическая и фармацевтическая промышленность

Подходит для работы с агрессивными средами и интеграции в реакционные системы.

3. Энергетическая промышленность

Подходит для транспортировки пара, систем охлаждающей воды и вспомогательных систем энергетического оборудования.

4. Проекты водоочистки и защиты окружающей среды

Подходит для муниципального водоснабжения, очистки сточных вод, проектов опреснения и систем контроля загрязнения.

5. Строительные и HVAC-системы

Подходит для систем водоснабжения, отопления и кондиционирования воздуха.




Случаи применения линзовых глухих клапанов

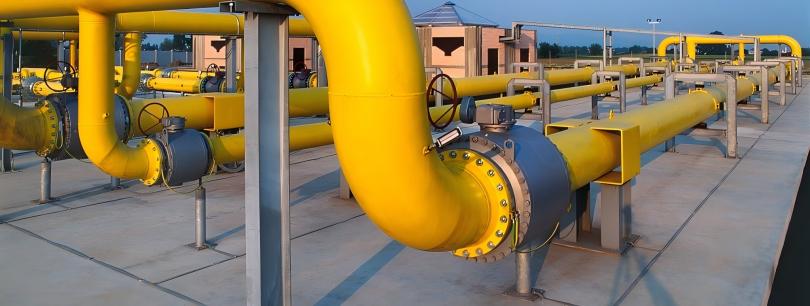

DERVOS поставила поворотный линзовый глухой клапан 10" 150LB для нефтяного терминала хранения NOIC в Зимбабве, обеспечив полную изоляцию без сброса давления и гарантировав безопасность с нулевой утечкой для работы с легковоспламеняющимися средами.ЧИТАТЬ ДАЛЕЕ


Часто задаваемые вопросы о линзовых глухих клапанах



В: Что такое линзовый глухой клапан и как он работает?

О: Линзовый глухой клапан (глухой фланец типа очков / линзовый глухой клапан) обеспечивает 100% полную изоляцию за счёт установки сплошной металлической пластины в трубопровод. Он переключается между открытым положением (проставка) и закрытым положением (заглушка) вручную или автоматически, обеспечивая отсутствие утечек в газовых, токсичных или критически важных трубопроводах.



В: Глухой фланец типа очков и линзовый глухой клапан — в чём разница?
О: глухой фланец типа очков — это пассивный компонент, требующий откручивания болтов и ручного поворота (несколько работников, несколько часов). линзовый глухой клапан — это постоянно установленное устройство с приводным механизмом, позволяющее одному оператору переключать его за секунды/минуты без инструментов — более высокая рентабельность для частых операций установки заглушек.



В: Линзовый глухой клапан или задвижка — что выбрать для изоляции?
О: Задвижки зависят от уплотнений и могут протекать (изоляция без подтверждённой надёжности). Линзовые глухие клапаны обеспечивают физический барьер из сплошной металлической пластины — гарантированное отсутствие утечек для токсичных/легковоспламеняющихся сред, технического обслуживания и применений, критичных с точки зрения охраны труда и безопасности. Задвижки предназначены для обычного управления потоком; линзовые глухие клапаны — для абсолютной безопасности.



В: Клапан с двойной блокировкой и сбросом давления или линзовый глухой клапан — какой метод изоляции безопаснее для долгосрочного обслуживания критически важных технологических линий?

О: Клапаны DBB используют два уплотнения с дренажным портом — это удобно для обычной временной изоляции при нормальной эксплуатации, но уплотнения могут со временем изнашиваться или выходить из строя. Линзовые глухие клапаны обеспечивают полную изоляцию с помощью сплошной металлической пластины, которая физически разделяет трубопровод, полностью устраняя риск отказа уплотнений. Выбирайте линзовый глухой клапан для длительного обслуживания, остановочных ремонтов и любых применений, требующих гарантированной работы без утечек для безопасности персонала или защиты окружающей среды.



В: Как обслуживать линзовый глухой клапан?

О: Линзовые глухие клапаны требуют минимального регулярного обслуживания. Для ручных моделей и моделей с редукторным приводом проверяйте уплотнительные поверхности и смазывайте приводной механизм каждые 6–12 месяцев. Для закрытых моделей без пролива периодически проверяйте продувочный порт и целостность уплотнений. Для обеспечения длительной герметичности выполняйте циклическое переключение клапана ежеквартально, если он остаётся в одном положении в течение длительного времени — это предотвращает заедание пластины из-за накопления рабочей среды. Поскольку полная изоляция обеспечивается сплошной металлической пластиной, а не мягкими седлами, отсутствует необходимость контролировать деградацию уплотнений, что делает линзовые глухие клапаны изначально менее требовательными к обслуживанию по сравнению с другими типами запорной арматуры.




Теги

Линзовый глухой клапан типа очков | скользящий линзовый глухой клапан | поворотный линзовый глухой клапан | линзовый глухой клапан API 6D | линзовый глухой клапан ANSI B16.34 | клапан-заглушка без утечек | пневматический линзовый глухой клапан | клапан-заглушка с электрическим приводом | линзовый глухой клапан высокого давления | клапан-заглушка для высоких температур | линзовый глухой клапан из нержавеющей стали | линзовый глухой клапан из углеродистой стали | линзовый глухой клапан для паропровода | клапан-заглушка классов от 150 до 2500 | клапан-заглушка для доменного газа | клапан изоляции токсичного газа | заглушка для полной изоляции
