10-дюймовый задвижной клапан RF A105 для турбин, грузоподъемностью 150 фунтов, стандарт ASME B16.34

  • Оплата:

    30% when order confirmed, 70% before shipment
  • происхождение продукта:

    china
  • Цвет:

    Customization
  • порт доставки:

    Shanghai, China
  • Время упреждения:

    30~60 days Ex Works after order confirmation
  • Material:

    A105
  • Method of Operation:

    Turbine
запрос сейчас Скачать
Деталь продукта

Запорный клапан-слайдер 10 дюймов, 150 фунтов, изготовлен в соответствии со стандартом ASME B16.34. Корпус клапана изготовлен из стали A105. Он имеет конструкцию, предотвращающую каплеобразование. Способ соединения – RF. Имеет турбинную конструкцию. режим работы.

Параметры продукта

Тип

Задвижка

Размер

10 дюймов

Давление

150 фунтов

Связь

РЧ

Операция

Турбина

Материал тела

А105

Стандарт проектирования

ASME B16.34

Лицом к лицу

Стандарт производителя

Размеры фланца

ASME B16.5

Кодекс испытаний и контроля

API 598

Температура

-29 ~ 150 °С

Применимый носитель

Вода, нефть и газ

Функции

1. Турбинный скользящий механизм обеспечивает плавную и эффективную работу при изоляции трубопроводов большого диаметра.

2. Корпус из кованой углеродистой стали A105 с фланцем RF обеспечивает прочность, долговечность и надежную герметизацию.

Технический чертеж

Slide Blind Valve

Проверка размеров

Slide Blind Valve

Испытание под давлением

Slide Blind Valve

Рисование

Slide Blind Valve

Табличка и упаковка

Slide Blind Valve

Отчет об инспекции

Slide Blind Valve Slide Blind Valve Slide Blind Valve Slide Blind Valve

Оставить Сообщение

Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.

сопутствующие товары
линейный запорный клапан
8-дюймовый линейный запорный клапан класса 150# из углеродистой стали ASME DIN ISO

Линейный глухой клапан (очковый клапан) представляет собой разновидность задвижки, перекрывающей газовую среду вручную, электрически, пневматически или гидравлически. Обычно он делится на электрический глухой клапан, гидравлический глухой клапан, закрытый пробковый клапан и электрический открытый глухой клапан.

Линейный слепой клапан
Линейный слепой клапан класса 150–2500 1–60 дюймов ASME B16.34

Линейные заглушки применяются в трубопроводных системах, когда необходимо либо полное перекрытие, либо беспрепятственный переход потока без значительного падения давления. THD (конструкция сквозного отверстия) обеспечивает быструю и плавную регулировку положения. Вариант THD-slide имеет конфигурацию с несколькими болтами, что упрощает эксплуатацию и уменьшает габаритную длину. Наличие дополнительных болтов корпуса делает этот тип особенно подходящим для применений с высоким давлением.

ASME B16.34 10-дюймовый линейный слепой клапан 150 фунтов, радиочастотное соединение, корпус A105, турбина
ASME B16.34 10-дюймовый линейный запорный клапан 150 фунтов, радиочастотное соединение, корпус A105, работа в режиме турбины

10-дюймовый линейный глухой клапан 150 фунтов изготовлен в соответствии со стандартом ASME B16.34. Корпус клапана изготовлен из A105. Он имеет противокапельные структурные характеристики. Его режим подключения - RF. И он имеет режим работы турбины.

Пять тысяч двести один
Запорный клапан DN400 PN40 из кованой заготовки EN12516-1/2 RF

Задвижка DN400 PN40 изготовлена в соответствии со стандартом EN12516-1/2. Корпус клапана изготовлен из стали LF2. Клапан предназначен для работы с паром при рабочей температуре 250°C, рабочем давлении 1,3 МПа, расчетном давлении 2 МПа, диапазоне расчетных температур от -39°C до +350°C и диапазоне температур окружающей среды от -39°C до +34,7°C. Тип соединения – RF. Имеет редуктор. режим работы. Параметры продукта Тип Задвижка Размер ДН400 Давление ПН40 Связь РЧ Операция МЕХАНИЗМ Материал тела A182 LF2 Стандарт проектирования EN12516-1/2 Лицом к лицу Стандарты поставщиков Размеры фланца ГОСТ 33259-Тип B Кодекс испытаний и контроля EN12266-1/2 Температура -29 ~ 120 °С Применимый носитель Вода, нефть и газ Функции 1. Цельнокованая конструкция обеспечивает высокую структурную целостность и герметичность при давлении PN40. 2. Механизм скользящей заглушки с фланцем RF обеспечивает безопасную и эффективную изоляцию участков трубопровода. Технический чертеж Проверка размеров Испытание под давлением Рисование Табличка и упаковка Отчет об инспекции

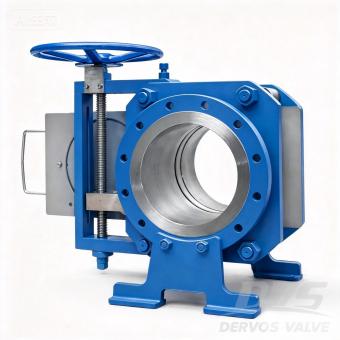

Скользящий линейный запорный клапан
