Как скользящий, так и поворотный линейный глухой клапаны используются для одной и той же основной цели: надежной изоляции. В закрытом положении сплошная глухая пластина

перекрывает проход трубопровода, обеспечивая операторам видимый и механический способ изоляции перед техническим обслуживанием, проверкой, остановочными работами или переключением среды.

Разница заключается не в том, может ли один обеспечить изоляцию, а другой нет. Настоящий вопрос — как перемещается клапан, сколько места есть на объекте, какчасто необходимо переключать линию и насколько сложной будет эксплуатация при ограничениях по давлению, температуре и доступу к месту установки.

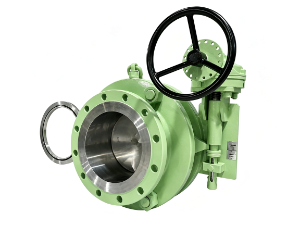

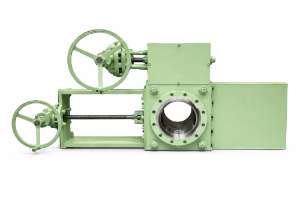

A линейный глухой клапан скользящего типаперемещает глухую пластину в боковом направлении. Такая конструкция часто подходит там, где есть боковой зазор, но ограничено пространство для поворота. Линейный глухой клапан поворотного типа вращает глухую пластину в поток или из него. Его часто выбирают там, где требуется быстрое и понятное переключение, а зона установки позволяет пластине поворачиваться.

Для компактных установок, трубных эстакад или зон с близко расположенным оборудованием конструкции скользящего типа могут быть проще для размещения. Их боковое перемещение позволяет избежать большой дуги, необходимой для поворотной пластины. Это одна из причин, почему скользящие линейные заглушки часто рассматриваются при серьезных ограничениях пространства для установки.

Конструкции поворотного типа часто предпочитают, когда на объекте достаточно свободного места и операторы хотят простое визуальное изменение между открытым и глухимположениями. Для больших размеров или более высоких классов давления важен способ управления. Редукторное, гидравлическое, пневматическое или электрическое управление может снизить ручное усилие и повысить безопасность.

При выборе между двумя вариантами начните с компоновки объекта. Если клапан физически не может пройти весь ход перемещения, конструкция неверна независимо от того, насколько хороши характеристики в спецификации. Затем проверьте класс давления, среду, температуру, материал, тип уплотнения, частоту переключений и требуемый стандарт испытаний.

Для высокотемпературного пара, горячего масла, газа, токсичных сред или легковоспламеняющихся сред не выбирайте только по типу клапана. Подтвердите материал корпуса, материал глухой пластины, материал уплотнения, крутящий момент привода, способ фиксации и возможность четкой проверки положения клапана.

Кратко: выбирайте линейный глухой клапан скользящего типа, когда компоновка установки ограничивает поворотное движение или применение требует контролируемого частого переключения. Выбирайте линейный глухой клапан поворотного типа, когда есть достаточно рабочего пространства и предпочтительно прямое, визуально понятное вращательное переключение.

Часто задаваемые вопросы

Используются ли оба типа линейных глухих клапанов — скользящий и поворотный — для надежной изоляции?

Да. В обеих конструкциях используется цельная глухая заглушка для физического перекрытия трубопровода в закрытом положении.

Какой тип лучше подходит для ограниченного пространства?

Линзовые задвижки с выдвижной заглушкой часто лучше подходят, когда пространство для поворота ограничено, но область бокового перемещения всё равно необходимо проверить.

Какой тип проще в эксплуатации?

Это зависит от размера, класса давления и типа привода. Для больших клапанов или клапанов высокого давления могут потребоваться редукторный, гидравлический, пневматический или электрический привод.

Нужна помощь в выборе линзовой задвижки?

Перед отправкой запроса подготовьте информацию о рабочей среде, классе давления, температуре, размере трубопровода, требованиях к материалу, доступном монтажном пространстве, частоте переключений, типе управления и стандарте испытаний.
