2-дюймовая задвижка 150 фунтов изготовлена в соответствии с API. 600 стандарт. Корпус клапана изготовлен из A351 CF3. Он имеет структурную характеристики крышки затвора, кронштейна поднимающегося штока. Его режим подключения — RF. И у него есть режим работы с маховиком.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
ChinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
A351 CF3Method of Operation:
HandwheelОписание продукта
|
Тип |
Ворота Клапан |
|
Размер |
2" |
|
Давление |
150 фунтов |
|
Связь |
РФ |
|
Операция |
Маховик |
|
Тело Материал |
А351 CF3 |
|
Дизайн Норма |
API 600 |
|
Лицо к размеру грани |
АСМЭ Б16.10 |
|
Конец Связь |
АСМЭ В16.5 РФ |
|
Тест и код проверки |
API 598 |
|
Температура |
-29 ~ 425°С |
|
Применимый Середина |
Вода, Нефть и газ |
Особенности
1. Компактная конструкция, простая конструкция, компактность. внешний вид, простота сборки и надежность в работе;
2. Гибкий переключатель, простой для открытия и закрытия операции.
Технический чертеж
Проверка размеров
Испытание давлением
Паспортная табличка и упаковка
Отчет о проверке
Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.
Задвижка CF8M из нержавеющей стали спроектирована с фланцевым соединением и управлением с помощью маховика в соответствии с DIN 3352. Полнопроходная задвижка PN16 DN200 имеет конструкцию OS&Y, упругий клин и сменное седло. Характеристики конструкции Проектирование и производство: DIN 3352 Сквозной размер: DIN3202 Конец фланца: EN1092-1 Испытание и проверка: EN12266-1/2 Особенность конструкции -Полнопроходная конструкция -Превосходная скорость потока и небольшие потери на трение -Низкое значение крутящего момента для закрытия и открытия клапана -Гибкий клин для лучшей посадки и простоты эксплуатации -Гладкая поверхность и превосходное уплотнение лицевой поверхности седла -Каждый клапан имеет определенный номер на корпусе для отслеживания. Краткая информация Тип Ворота Клапан Размер DN 200 Давление ПН 16 Строительство Болтовой Крышка, выдвижной шток, внешний винт и вилка Связь Фланец Связь Операция Маховик Материал корпуса Нержавеющая сталь Сталь СФ8М Материал отделки Нержавеющая сталь Температурный диапазон -268°~+648° Середина Вода, нефть и газ Источник Китай Упаковка Дервос Упаковка — важная часть, которой мы никогда не могли пренебречь. У Dervos есть процесс упаковки каждого заказа, чтобы обеспечить безопасную и четкую доставку заказа.
Задвижка 4 дюйма, 150 фунтов, изготовлена в соответствии с API. 603 стандарт. Корпус клапана изготовлен из ASTM A351 CF8M+STL. Он имеет конструктивные особенности крышки затвора, упругого клина и выдвижного стебля. Его испытания и проверки соответствуют API 598, и его режим работы — управление маховиком.
Задвижка DN200 PN40 изготовлена в соответствии с EN1984. стандарт. Корпус клапана изготовлен из стали 1.4571+STL. Он имеет структурную характеристики крышки затвора, упругого затвора, поднимающегося штока и кронштейна. Его связь режим EN1092-1/B. И он имеет режим работы маховика.
Задвижка DN125 PN16 изготовлена по DIN. стандарт 3352. Корпус клапана изготовлен из стали 1.4408. Он имеет структурную характеристики крышки затвора, выдвижной шток, эластичный клин, из нержавеющей стали 316 изоляционная оболочка и конструктивная длина 325 мм. Его режим подключения RF EN1092-1 B1. И он имеет режим работы маховика.

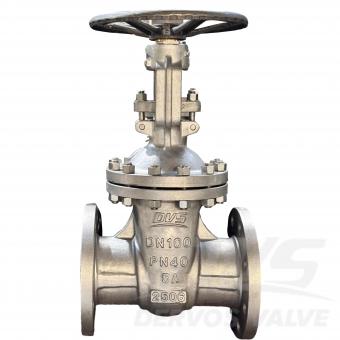

Дуплексный задвижной клапан из нержавеющей стали DN100 PN40 5A изготовлен в соответствии со стандартом EN 1984. Корпус клапана изготовлен из стали ASTM A995 5A+STL. Он имеет следующие конструктивные характеристики: полнопроходной, с крышкой на болтах, выдвижным штоком с бугелем и гибким клином. Тип соединения – EN1092-1 B1. Управление – маховик.
