Ранее компания DERVOS поставила партию плавающий шаровой клапан шаровые краны с цапфовым креплением и поворотные обратные клапаны для проекта модернизации нефтеперерабатывающего завода MOL в Венгрии. Подробные технические характеристики и данные по данному проекту представлены в предыдущем тематическом исследовании.

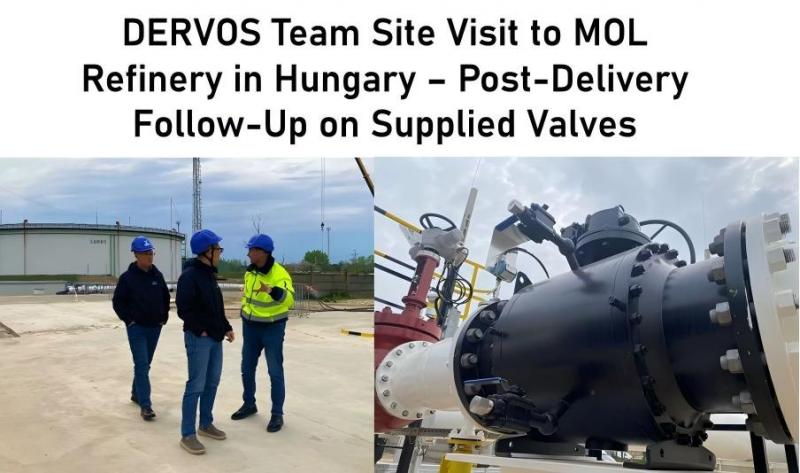

Недавно команда DERVOS посетила Венгрию для проведения повторной инспекции на том же объекте. Целью визита была оценка фактического состояния поставляемых клапанов, прямое общение с инженерной командой заказчика на объекте и сбор отзывов после нескольких месяцев эксплуатации.
В ходе визита было подтверждено, что нефтеперерабатывающий завод MOL в настоящее время находится на этапе восстановления после инцидента. В октябре 2025 года в установке первичной переработки нефти AV3 произошел пожар, и ремонтные работы продолжаются. Ожидается, что полная производственная мощность будет восстановлена в третьем квартале 2026 года.
Несмотря на это, в действующих или находящихся на этапе технического обслуживания установках все клапаны, поставленные компанией DERVOS, функционируют нормально. Заказчик подтвердил, что никаких проблем с работой клапанов DERVOS не зафиксировано.
Команда DERVOS получила доступ к местам установки клапанов для осмотра на месте. Особое внимание было уделено четырем шаровым клапанам с цапфовым креплением и штоками длиной 2 метра. индивидуальный дизайн для соответствия определенным требованиям к рабочей дистанции.
Было отмечено, что удлиненная конструкция штока позволяет операторам управлять клапанами с безопасного и доступного расстояния. Червячные редукторы с классом защиты IP68 также продемонстрировали надежную герметичность в местных условиях окружающей среды.
Команда также осмотрела шаровые клапаны с плавающим шаром и поворотный обратный клапан Установлены в зонах среднего давления и высокой температуры. Утечек или неисправностей выявлено не было.
В ходе технических обсуждений инженерная команда клиента дала положительные отзывы. Один из руководителей проекта прокомментировал:
«Компания DERVOS прекрасно понимает наши условия эксплуатации. Решение с удлиненным штоком — именно то, что нам было нужно. До сих пор клапаны работали надежно, без незапланированных простоев».
Клиент также выразил признательность компании DERVOS за оперативную реакцию на этапе поставки и за ясность предоставленной технической документации.
Этот визит был частью стандартного послепродажного обслуживания компании DERVOS. На каждый проект DERVOS предоставляет 18-месячную гарантию с даты отгрузки. Любые проблемы, связанные с качеством, решаются оперативно.
В ходе визита группа совместно с персоналом заказчика, занимающимся техническим обслуживанием на объекте, изучила записи об установке и техническом обслуживании. Никаких нерешенных проблем выявлено не было.
Дунайский нефтеперерабатывающий завод MOL, расположенный в Сажаломбатте к югу от Будапешта, является одним из крупнейших нефтеперерабатывающих заводов в Центральной и Восточной Европе, его перерабатывающая мощность составляет 165 000 баррелей в сутки.
Группа MOL также продвигает геотермальные исследования вокруг нефтеперерабатывающего завода и создала солнечную электростанцию и установку по производству экологически чистого водорода. Хотя клапаны DERVOS используются в обычных проектах модернизации нефтеперерабатывающих заводов, этот визит позволил получить более широкое представление о переходе клиента к низкоуглеродной деятельности.
Этот визит на объект в Венгрии был не просто плановым контролем. Он отражает приверженность компании DERVOS полному жизненному циклу продукции — от проектирования и поставки до послепусковой поддержки.
В дальнейшем, ДЕРВОС Компания продолжит предоставлять надежные решения в области клапанов и оказывать упреждающую техническую поддержку на местах для MOL и других клиентов нефтеперерабатывающих заводов по всей Европе.
