Недавно, Клапан Дервос Помог клиенту в Венгрии преодолеть распространенную проблему в промышленных паровых системах: как безопасно изолировать высокотемпературные трубопроводы без утечек и простоев. Система заказчика, работающая с насыщенным паром при температуре около 250 °C и подверженная воздействию температур до -39 °C, требовала решения, которое было бы одновременно надежным и долговечным. Традиционные клапаны часто не обеспечивали герметичность в таких условиях, а обычные методы перекрытия требовали сброса давления в трубопроводе, что увеличивало время простоя и эксплуатационные риски. Для решения этих задач компания Dervos поставила модель DN400 PN40. скользящий линейный заглушечный клапан Разработанный специально для суровых условий проекта, этот клапан оснащен скользящим заглушечным механизмом, позволяющим операторам переключаться между режимами потока и изоляции без сброса давления в системе, что повышает безопасность и эффективность во время технического обслуживания. Изготовленный из кованой стали 20GML и имеющий герметичную конструкцию из нержавеющей стали с металлическим соединением, клапан Обеспечивает надежную работу как при работе с высокотемпературным паром, так и в экстремальных условиях окружающей среды. Полнопроходная конструкция минимизирует сопротивление потоку, а ручной червячный привод гарантирует плавную и контролируемую работу даже при больших размерах и высоком давлении. Функции безопасности, такие как устройства защиты от неправильного использования и защитные глухие пластины, дополнительно снижают риск ошибок при обращении с устройством. С момента установки клапан обесп
В проекте промышленной паровой системы в Венгрии использовался парораспределительный насос DN400 PN40. скользящий глухой клапан Этот метод применялся для обеспечения надежной изоляции и герметичного отключения при высоких температурах.
В промышленных паровых системах техническое обслуживание часто сопряжено с рядом практических проблем.
В рамках данного проекта основные вопросы включали:
● В качестве рабочей среды использовался пар, рабочая температура которого составляла приблизительно 250 °C, а расчетный диапазон температур — от -39 °C до 350 °C, что требовало от оборудования работы как в высокотемпературных, так и в низкотемпературных условиях.
● Для паровой системы требовались высокие показатели герметизации; обычные клапаны склонны к нарушению герметичности в условиях работы с высокотемпературным паром.
● В процессе технического обслуживания трубопровода требовалось безопасное отключение; традиционные методы отключения не позволяли осуществить переключение вслепую без сброса давления.
● Клапан подвергался воздействию внешних условий, при температуре окружающей среды до -39°C, что требовало высокой конструктивной надежности и безопасной эксплуатации.

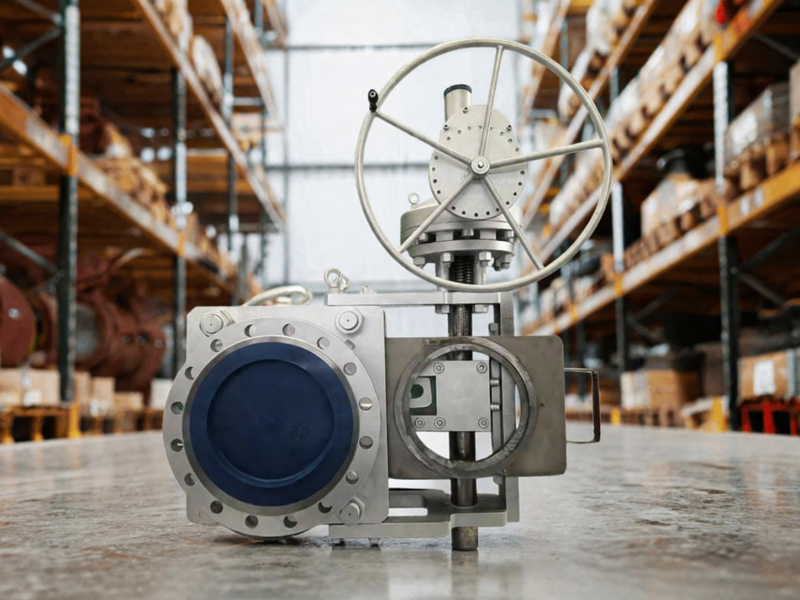

Исходя из фактических условий эксплуатации и технических требований, компания Dervos Valve предложила индивидуальное решение — кованый скользящий заглушечный клапан DN400 PN40:
Корпус клапана, разработанный в соответствии со стандартом EN 12516, изготовлен из кованой стали ASTM A350 LF2, обеспечивающей как низкотемпературную ударную вязкость до -40°C, так и стабильную прочность при температурах до 350°C, что делает его пригодным для работы в условиях значительных перепадов температур.
Уплотнительная пара выполнена с использованием твердого покрытия Stellite с прецизионно обработанными металлическими уплотнительными поверхностями, соответствующими требованиям стандарта EN 12266-1 по классу герметичности A.
Надежная работа без утечек обеспечивается при температуре насыщенного пара 250 °C и в условиях термических циклов.
Конструкция с полным проходным сечением снижает сопротивление потоку, а зубчатый механизм обеспечивает плавную работу клапанов большого диаметра с резьбой PN40.
Конструкция скользящих жалюзи позволяет осуществлять переключение режимов изоляции в потоке без сброса давления или разборки трубопровода, в сочетании со следующими преимуществами:
● Механическая блокировка для предотвращения неправильной работы
● Визуальная индикация положения
Это значительно повышает безопасность технического обслуживания.
С момента ввода в эксплуатацию клапан выполнил более 20 операций перекрытия под давлением, при этом герметичность неизменно соответствовала требованиям класса А, и не было обнаружено внутренних или внешних утечек. Время переключения для каждой операции перекрытия составляет не более 10 минут, что значительно сокращает время технического обслуживания по сравнению с традиционными методами, включающими сброс давления и ручное закрытие клапана. Разработанный в соответствии со стандартом EN 12516, клапан имеет ожидаемый срок службы 30 лет, что существенно снижает общие затраты на техническое обслуживание в течение всего жизненного цикла.
