Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
A105Method of Operation:

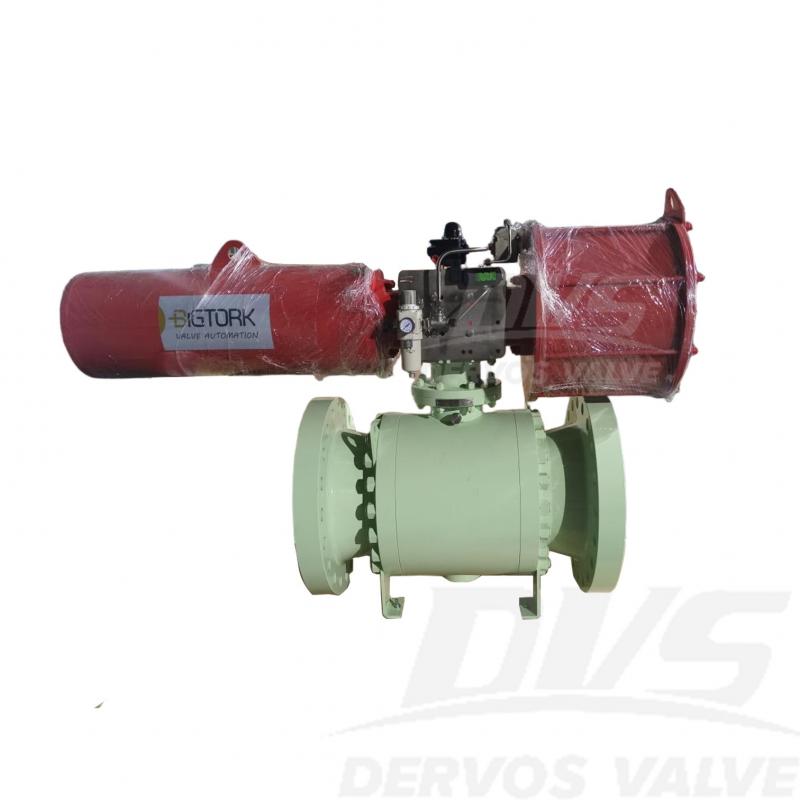

Pneumatic ActuatorШаровой клапан с цапфой размером 16"x12" и грузоподъемностью 600 фунтов изготовлен в соответствии со стандартом API 6D. Корпус клапана изготовлен из стали A105. Он имеет разъемный корпус, боковой вход, шаровое крепление на цапфе, уменьшенный диаметр и длину 63 мм. Тип соединения – RF. Режим работы – пневматический привод.
|
Тип |
Шаровой клапан с цапфой |
|
Размер |
16"x12" |
|
Давление |
600 фунтов |
|
Связь |
РЧ |
|
Операция |
Пневматический привод |
|
Материал тела |
А105 |
|
Норма проектирования |
API 6D |
|
Лицом к лицу |
API 6D |
|
Фланец |
ASME B16.5 |
|
Кодекс испытаний и контроля |
API 6D |
|
Температура |
-29 ~ 120 °С |
|
Применимый носитель |
Вода, нефть и газ |
1. Шаровой клапан с цапфой 16"x12" 600LB A105 обеспечивает высокую структурную стабильность и низкий крутящий момент при работе, что делает его идеальным для применения в трубопроводах большого диаметра и высокого давления (шаровой клапан с цапфой 600LB).
2. Шаровой клапан с пневматическим приводом и цапфой обеспечивает надежное и быстрое дистанционное управление с неизменно высокой герметичностью в условиях колебаний давления (пневматический шаровой клапан с цапфой A105).
