Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
LF2 Alloy625Method of Operation:

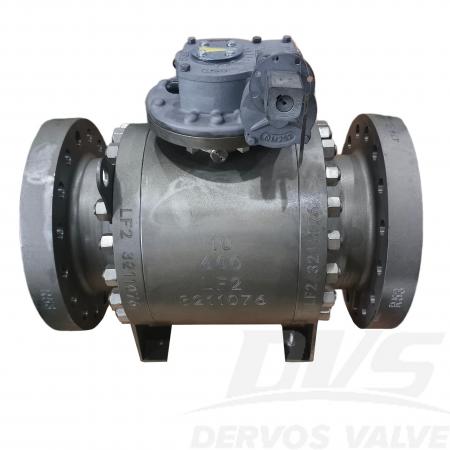

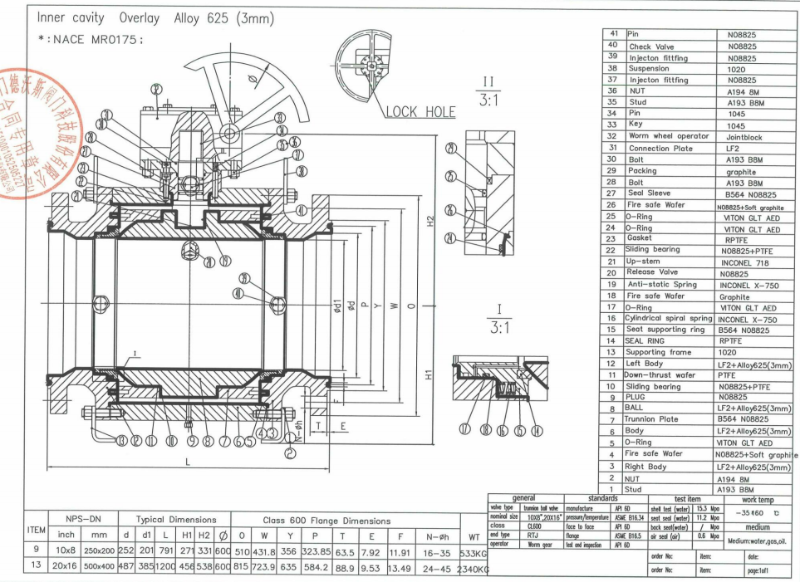

Gear OperatorШаровой клапан 10 x 8 дюймов, 600 фунтов, изготовлен в соответствии со стандартом API 6D. Корпус клапана изготовлен из сплава LF2 Alloy625. Он имеет следующие конструктивные особенности: шаровой клапан с цапфовым креплением (DBB) со штоком и седлом, смазываемым консистентной смазкой, огнестойкая конструкция по стандарту API 6FA, антистатический и противовыбросовый шток, материалы соответствуют стандарту NACE MR0175. Тип соединения – RTJ. Имеет режим работы редуктора (с блокирующим устройством).
|
Тип |
Шаровой клапан с цапфовым креплением |
|
Размер |
10 x 8 дюймов |
|
Давление |
600 фунтов |
|
Связь |
РТЖ |
|
Операция |
Оператор редуктора |
|
Материал тела |
LF2 Alloy625 |
|
Стандарт проектирования |
API 6D |
|
Лицом к лицу |
API 6D |
|
Фланец |
ASME B16.5 |
|

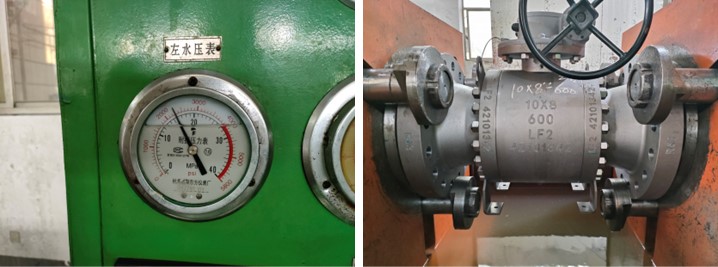

Испытания и проверка Код |
API 6D |
|
Температура |
- 35 ~ 1 6 0 °С |
|
Применимый носитель |
Вода, нефть и газ |
1. Конструкция с цапфовым креплением минимизирует крутящий момент, обеспечивая плавную работу в системах большого диаметра и высокого давления.
2. Изготовлен из сплава LF2 625, рассчитан на нагрузку 600 фунтов и имеет фланцы RTJ для превосходной коррозионной стойкости и удержания давления.
