Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
ASTM-A105Method of Operation:
handle
|

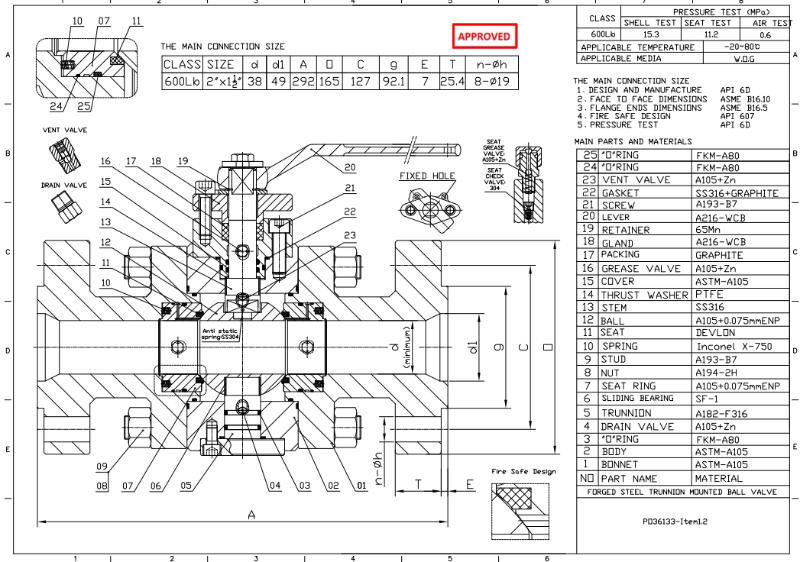

Тип |

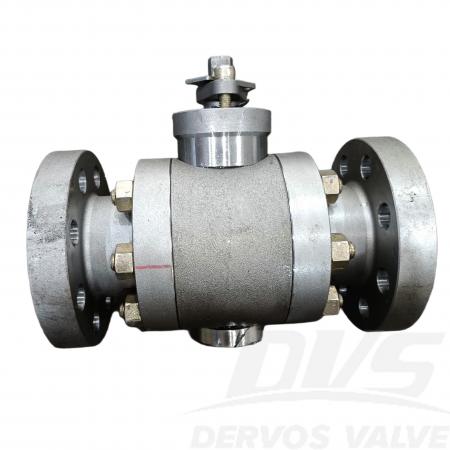

Шаровой клапан с цапфой |
|
Размер |
2"×1-1/2" |
|
Давление |
600 фунтов |
|
Связь |
РЧ |
|
Операция |
Ручка с навесным замком |
|
Материал тела |
ASTM-A105 |
|
Стандарт проектирования |
API 6D |
|
Лицом к лицу |
ASME B16. 10 |
|
Концы фланцев |
ASME B16.5 |
|

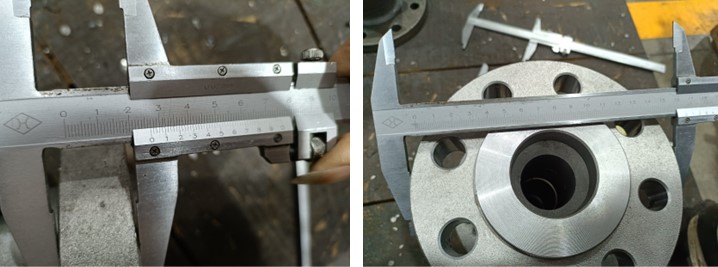

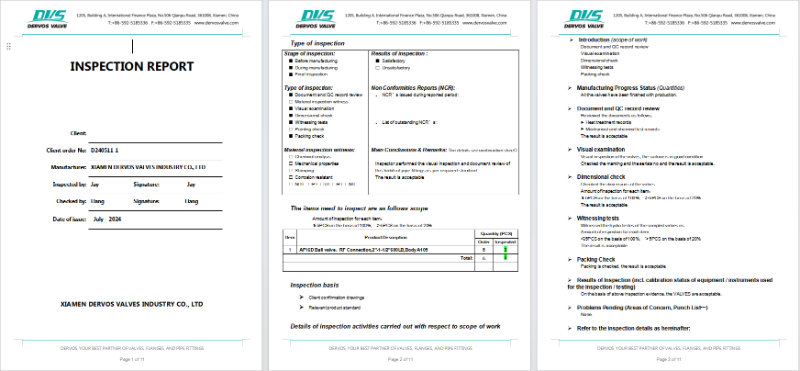

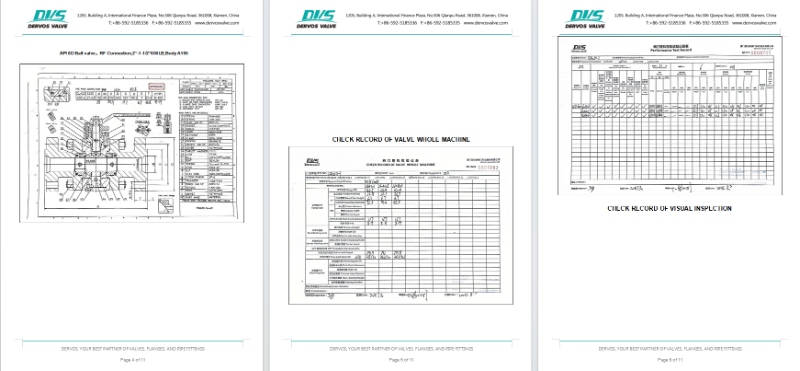

Испытания и проверка Код |
API 6D |
|
Температура |
- 2 0 ~ 80 °С |
|
Применимый носитель |
Вода, нефть и газ |
1. Конструкция с цапфовым креплением обеспечивает стабильную работу и минимальный крутящий момент для плавного привода клапана.
2. Рассчитан на нагрузку до 600 фунтов и изготовлен в соответствии со стандартами API 6D из углеродистой стали A105F, что обеспечивает надежное удержание давления.
