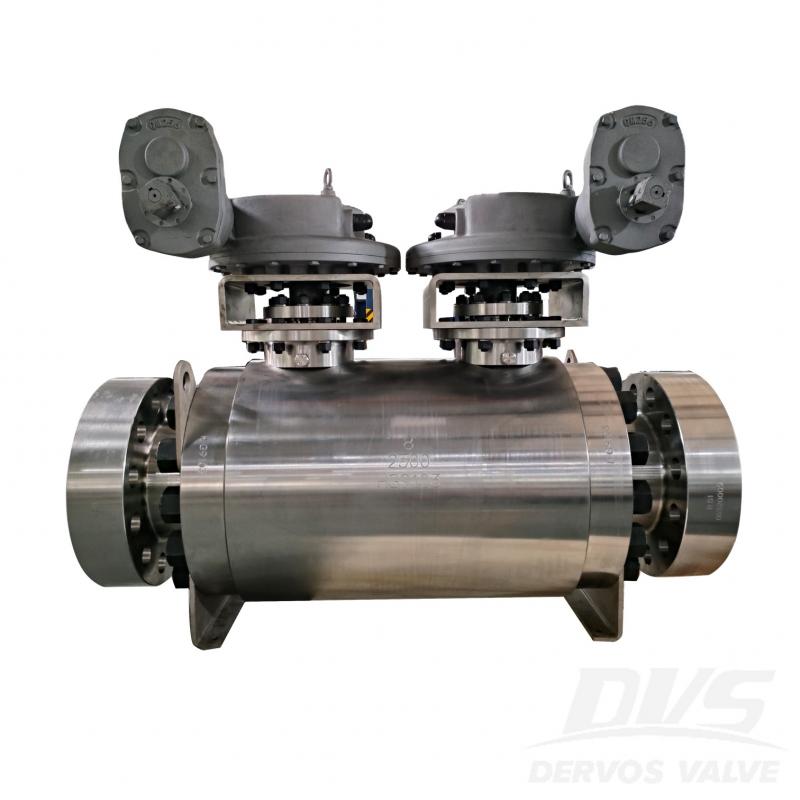

8-дюймовый шаровой кран DBB с цапфой, 2500 фунтов, изготовлен в соответствии со стандартом API 6D. Корпус клапана изготовлен из A182 F51. Он имеет структурные характеристики фиксированного шарового крана DBB, полнопроходной, огнестойкий/электростатический/антиэкспозиционный дизайн штока, соответствующий требованиям. с NACE MR0175. Его режим подключения — RTJ. Он имеет режим работы турбины с запирающим устройством.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
ChinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
A182 F51Method of Operation:
Turbine (with locking device)|
Тип |
Шаровой клапан DBB с цапфой |
|
Размер |
8" |
|
Давление |
2500 фунтов |
|
Соединение |
РТЖ |
|
Эксплуатация |
Турбина (со стопорным устройством) |
|
Материал корпуса |
А182 Ф51 |
|
Проектная норма |
API 6D |
|
Давление и температура |
АСМЕ Б16.34 |
|
Лицом к лицу |
Стандарт производителя |
|
Фланец |
АСМЕ Б16.5 |
|
Кодекс испытаний и проверок |
API 6D |
|
Температура |
-29 ~ 121°C |
|
Применимый носитель |
Вода, нефть и газ |
1. Шаровой кран DBB с цапфой имеет конструкцию с низким уровнем утечек и уплотнением с низким уровнем утечек.;
2. Оснащен функцией двойной блокировки и стравливания (DBB), повышающей безопасность системы и эффективность уплотнения.
Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.
