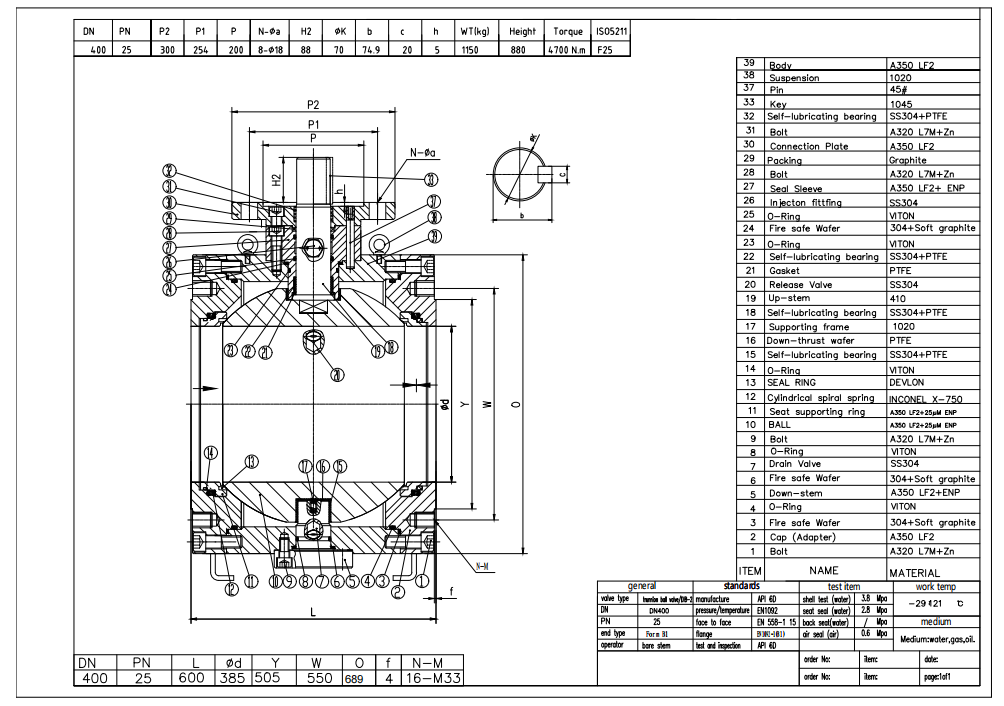

Шаровой кран DN400 PN25 на цапфе изготовлен в соответствии со стандартом API 6D. Корпус клапана изготовлен из A350 LF2. Он имеет структурные характеристики: фиксированный шар, полнопоточный, двухрядный двойной затвор DBB, уплотнение PMSS (первичное металлическое уплотнение + вторичное мягкое уплотнение), с функцией нагнетания в положении включения/выключения, шток клапана, предотвращающий полет, двойное уплотнительное кольцо. в верхней части стержня клапана, седло клапана: эффект двойного поршня. Режим подключения соответствует стандарту EN 1092-1 B1. И он имеет режим работы водонепроницаемой турбины IP68.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
ChinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
A350 LF2|
Тип |
Шаровой клапан на цапфе |
|
Размер |
Ду400 |
|
Давление |
Ру25 |
|
Соединение |
ЕН 1092-1 B1 |
|
Эксплуатация |
Водонепроницаемая турбина IP68 |
|
Материал корпуса |
А350 LF2 |
|
Проектная норма |
API 6D |
|
Давление/температура |
ЕН 1092 |
|
Лицом к лицу |
ЕН 558-1 15 |
|
Фланец |
ЕН 1092-1 (В1) |
|
Кодекс испытаний и проверок |
API 6D |
|
Температура |
-29 ~ 121°C |
|
Применимый носитель |
Вода, нефть и газ |
1. Удлиненный шток клапана длиной 2 метра позволяет операторам держаться подальше от зон с высокой температурой, высоким давлением или опасных зон, что делает его пригодным для ситуаций, требующих дистанционного управления и повышающих эксплуатационную безопасность;
2. Фиксированные шаровые краны обеспечивают перекрытие или переключение жидкости путем вращения шара, отличаются простотой эксплуатации и быстрым реагированием и подходят для ситуаций, требующих частого открытия и закрытия.
