В промышленных клапанных системах высококачественный глухой клапан Обеспечивает безопасную и эффективную работу оборудования. Подходит для газопроводов в металлургической, химической, нефтеперерабатывающей и коммунальной отраслях, являясь эффективным устройством для надежной изоляции газа. Принцип работы и особенности Клапан с глухой заслонкой состоит из левого, центрального и правого корпусов клапана, самой заслонки, валов, компенсатора и двух приводных устройств (для зажима и перемещения соответственно). В зажимном механизме используется приводной узел для управления системой рычагов, позволяющей трем ходовым винтам работать синхронно и прижимать корпуса клапанов к пластине клапана для обеспечения герметизации. Такая конструкция обеспечивает хорошую синхронизацию и равномерное распределение усилия герметизации. Вдоль внешнего нижнего края клапанной пластины установлены позиционирующие ролики для повышения надежности уплотнения и обеспечения общей стабильности и точности герметизации во время работы, что продлевает срок службы клапана. клапан . Последовательность работы клапана Приводной механизм зажима приводит в действие кривошипно-рычажный механизм, заставляя ходовые винты синхронно вращаться и отводить центральный корпус от уплотнительных поверхностей (состояние разъединения). Направляющие колеса, установленные на центральном корпусе, перемещаются в поперечном направлении и одновременно приводят в движение клапанную пластину. Когда корпуса клапанов полностью открыты, клапанная пластина располагается между уплотнительными поверхностями левого и правого корпусов, и уплотнител
Ширококорпусные шаровые краны и цельнолитые шаровые краны — это два типа шаровых кранов, используемых для регулирования потока среды в трубопроводах. Как шаровые краны с широким корпусом, так и цельнокорпусные шаровые краны имеют цельную (интегральную) конструкцию корпуса, в отличие от конструкций с разъемным корпусом. Это отличает их от двух- и трехсекционных шаровых кранов, корпуса которых состоят из сегментов. Для шаровых кранов с широким корпусом и внутренней резьбой корпус изготавливается из круглого или шестигранного прутка, либо из кованого материала. Шаровой сердечник имеет уменьшенный диаметр и вставляется с одной стороны. клапан Корпус. Шток имеет внутреннюю противовыбросовую конструкцию. На входной и выходной сторонах корпуса обработаны плоские поверхности для облегчения сборки шарового клапана и возможности использования гаечных ключей при монтаже трубопровода. В широкофюзеляжном варианте шаровой клапан В таких клапанах сальниковое уплотнение штока относительно неглубокое, а внутренний объем наполнителя ограничен, что приводит к умеренной герметичности штока. Поэтому эти клапаны больше подходят для работы со средами низкого давления. В отличие от них, двух- и трехсекционные шаровые клапаны имеют сальниковую конструкцию штока, обеспечивающую надежное уплотнение в условиях работы со средами высокого давления. Конструкция фланцевых шаровых кранов с широким корпусом в основном такая же, как и у шаровых кранов с широким корпусом и внутренней резьбой. Как правило, фланец соединяется с промежуточным корпусом клапана с помощью резьбовых крепежных элементов, хотя в некоторых конструкциях используется цельнокованая конструкция. Ширококорпусные шаровые краны с наружной резьбой могут использовать конструкцию типа "муфта", где муфта приваривается непосредственно к трубопроводу и соединяется с наружной резьбой на корпусе крана. Такая конструкция обеспечивает легкую разборку и сборку во время технического обслуживания или замены крана без необходимости использования отдельных муфт на трубопроводе. Корпуса цельнолитых шаровых клапанов с внутренней резьбой и цельнолитых фланцевых шаровых клапанов изготавливаются методом литья, при этом шаровой сердечник имеет уменьшенный диаметр. Шток имеет внутреннюю противовыбросовую конструкцию. Входной и выходной концы цельнолитых шаровых клапанов с внутренней резьбой имеют шестигранную форму, аналогичную форме обычных клапанов с внутренней резьбой, что облегчает работу с гаечным ключом и обеспечивает надежную установку. В шаровых клапанах с цельным фланцем фланец и корпус клапана отливаются как единое целое, что исключает необходимость механической обработки и сборки фланца отдельно, как в шаровых клапанах с широким корпусом. Такой подход снижает затраты и упрощает производственный процесс. Цельнолитые шаровые краны пластинчатого типа имеют меньшую длину корпуса, что делает их более подходящими для трубопроводов с ограниченным пространством. Как в шаровых кранах с широким корпусом, так и в цельнолитых шаровых кра...
В клиновом задвижном клапане уплотнительные поверхности затвора имеют клиновидную форму, образуя определенный угол относительно центральной оси затвора. Затвор приводится в действие штоком клапана для закрытия. По мере увеличения усилия штока возрастает и нормальная сила, действующая на клиновидные уплотнительные поверхности, создавая эффект принудительного уплотнения. Такая конструкция значительно улучшает герметичность в условиях низкого давления. При открытии уплотнительные поверхности затвора мгновенно отсоединяются от седла, что помогает уменьшить износ уплотнительных поверхностей и продлить срок службы клапана. Применимые стандарты для Клиновые задвижки Клиновые задвижки обычно изготавливаются в соответствии со следующими стандартами: ● GB/T 12234-2019 – Стальные задвижки с болтовым креплением крышки для нефтегазовой промышленности ● GB/T 12232-2005 – Задвижки общего назначения из чугуна с фланцами ● Стандарт API 600 (2015) – Сталь задвижка для нефтяной и газовой промышленности Типы клиновых задвижек Задвижки клинового типа обычно выпускаются в трех вариантах исполнения: сплошная клиновая задвижка, гибкая клиновая задвижка и двойная клиновая задвижка. Гибкий клиновой затвор и двойной клиновой затвор основаны на контролируемой деформации уплотнительных поверхностей для достижения улучшенного контакта с седлом клапана. Такая конструкция повышает надежность уплотнения и эффективно предотвращает заедание или заклинивание затвора, вызванное колебаниями температуры, обеспечивая бесперебойную работу даже в условиях колеблющихся температур. Конструкция и принцип герметизации параллельного задвижного клапана В задвижке с параллельными заслонками уплотнительные поверхности на входном и выходном концах заслонки параллельны центральной оси заслонки. В однозадвижных конфигурациях герметизация в основном достигается за счет перемещения плавающей заслонки или плавающего седла в нужное положение рабочей средой. В двухзадвижных конфигурациях герметизация может осуществляться с помощью пружин или компенсационного механизма между заслонками. На протяжении всего процесса открытия и закрытия уплотнительные поверхности заслонки и седла остаются в постоянном контакте, обеспечивая надежную герметизацию. Применимые стандарты для параллельных задвижек К общим стандартам для параллельных задвижек относятся: ● GB/T 23300-2009 – Параллельные задвижки ● JB/T 5298-2016 – Стальные параллельные задвижки для трубопроводов ● API 6D – Трубопроводные клапаны для нефтегазовой промышленности Типы и характеристики параллельных задвижек Параллельные задвижки выпускаются в однозатворном и двухзатворном исполнении. ● Задвижки могут иметь сквозные отверстия или быть сплошными. Задвижки со сквозными отверстиями соответствуют внутреннему диаметру седла, что облегчает очистку и дренаж трубопровода. ● В зависимости от требований применения, уплотнение может быть выполнено на входном, выходном или на обоих концах. Данная конструкция обеспечивает гибкость в выборе способов герметизации, со...
10-дюймовая задвижка 1500 фунтов изготовлена в соответствии со стандартом ASME B16.34. Корпус клапана изготовлен из WCC. Он имеет такие структурные характеристики, как самоуплотняющийся под давлением, поднимающийся шток, эластичный клин и структурную длину 864 мм. Оба конца штока клапана имеют резьбу. Имеет тип подключения BW.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
ChinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
ASTM A216 WCCMethod of Operation:
Bare StemОписание продукта
|
Тип |
Задвижка |
|
Размер |
10 дюймов |
|
Давление |
1500 фунтов |
|
Материал корпуса |
ASTM A216 WCC |
|
Норма дизайна |
АСМЭ Б16.34 |
|
Тип клапана |
ПСБ |
|
Клапан рабочий |
Голый ствол |
|
Тип торцевого соединения |
ЧБ |
|
Измерение от конца до конца |
АНСИ Б16.10 |
|
Размер ЧБ |
АНСИ Б16.25 |
|
Тест |
API 598 |
|
Применимая среда |
Вода, нефть и газ |
Функции
1. Используется эластичный клин, который имеет определенную упругую компенсацию в условиях высокого давления, а уплотнение более надежно;
2. Уплотнительная конструкция и уплотнительный материал могут быть выбраны в соответствии с различными условиями работы и требованиями к предварительной нагрузке.
Технический рисунок
Проверка размеров
Свидетельские испытания
Паспортная табличка и упаковка
Отчет о проверке
Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.
8-дюймовый задвижка класса 2500 разработана с герметичной крышкой, сваркой стыковым сварным швом и работой коробки передач. 8-дюймовый задвижка имеет корпус из углеродистой стали и отделку 5. быстрая деталь тип Ворота клапан размер 8 '' Расчетное давление ANSI 2500 строительство давление уплотнительный капот, гибкий клин, седло от металла к металлу тип соединения приклад сварка (sw) operationtype коробка передач операция материал корпуса A217 WC6 trimmaterial отделка 5 код проекта API 600 измерение лицом к лицу как я B16.10 конец соединения как я B16.25 давление & amp; температура как я B16.34 средний вода, нефти и газа происхождения Китай размер & amp; материал нпс дн учебный класс 2 2 1/2 3 4 6 8 10 12 14 16 18 20 24 50 65 80 100 150 200 250 300 350 400 450 500 600 л (РЧ) 900lb 368 419 381 457 610 737 +838 965 1029 1130 & ЕПРС; & ЕПРС; & ЕПРС; 1500lb 368 419 470 546 705 +832 +991 1130 1257 1384 & ЕПРС; & ЕПРС; & ЕПРС; 2500LB 451 508 578 +673 917 1022 1270 & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; l1 (мт) 900lb 216 254 305 355 508 660 787 914 +991 1092 1346 1473 1600 1500lb 216 254 305 406 559 711 +864 +991 1067 +1194 1697 & ЕПРС; & ЕПРС; 2500LB 279 330 368 457 610 762 914 1041 1118 1245 & ЕПРС; & ЕПРС; & ЕПРС; l2 (RTJ) 900lb 371 422 384 460 613 740 +841 +968 1038 1140 & ЕПРС; & ЕПРС; & ЕПРС; 1500lb 371 422 473 549 711 +841 1000 1146 1276 1407 & ЕПРС; & ЕПРС; & ЕПРС; 2500LB 454 514 584 683 +927 1038 1292 & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; ч (opne) 900lb 554 637 680 +796 1084 1372 1494 1550 1960 2210 & ЕПРС; & ЕПРС; & ЕПРС; 1500lb 554 637 767 875 1094 1372 1655 1834 2150 2260 2460 2721 2940 2500LB 610 654 +753 850 1254 1374 1685 1894 2226 2382 2585 & ЕПРС; & ЕПРС; вес 900lb 300 350 350 400 560 460 * 610 * 610 * 610 * 760 * & ЕПРС; & ЕПРС; & ЕПРС; 1500lb 300 450 450 560 305 * 460 * 610 * 610 * 760 * 760 * & ЕПРС; & ЕПРС; & ЕПРС; 2500LB 500 500 600 600 460 * 460 * 610 * & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; вес (рф) 900lb 50 84 92 154 341 622 950 1295 1720 2380 & ЕПРС; & ЕПРС; & ЕПРС; 1500lb 60 91 128 182 394 795 1370 2120 2800 3870 & ЕПРС; & ЕПРС; & ЕПРС; 2500LB 121 175 195 229 720 1295 2250 & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; & ЕПРС; вес 900lb 39 64 82 120 266 524 760 1090 1450 2018 & ЕПРС; & ЕПРС; & ЕПРС; 1500lb 46 71 85 130 292 578 974 1615 2010 2815 3315 4150 5219 2500LB 88 135 144 158 500 892 1550 1978 2580 3780 5988 & ЕПРС; & ЕПРС; * рекомендуется ручной привод нет. часть WCB WC6 wc9 c5 CF8 CF8M 1 тело A216 WCB A217 WC6 A217 WC9 а217 с5 a351 cf8 a351 cf8m 2 сиденье а182 ф6а A182 F22 A182 F22 а182 ф5 A182 F304 a182 f316 3 клин A216 WCB A217 WC6 A217 WC9 а217 с5 a351 cf8 a351 cf8m 4 стебель а182 ф6а saehnv3 A182 F304 a182 f316 5 сальник A216 WCB A217 WC6 A217 WC9 а217 с5 a351 cf8 a351 cf8m 6 уплотнительное кольцо ANSI 316L гибкий графит + 316 7 разрезное кольцо стали f6 f6 f6 A182 F304 F316 8 заднее кольцо стали стали стали стали сс сс 9 болт а193 б7 а193 б7 а193 б7 а193 б7 а193 б8 а193 б8 10 орех а194 2ч а194 2ч а194 2ч а194 2ч а194 гр.8 а194 гр.8 11 иго A216 WCB A217 WC6 A217 WC9 а217 с5 a351 cf8 a351 cf8m 12 болт а193 б7 а193 б7 а193 б7 а193 б7 а193 б8 а193 б8 13 орех а194 2ч а194 2ч а194 2ч а194 2ч а194 гр.8 а194 гр.8 14 упаковочная плита ANSI 410 ANSI 410 ANSI 410 ANSI 410 ANSI 304 ANSI 316 15 упаковка гибкий графит (плетеный и кольцо) или ptfe 16 шплинт стали стали стали стали стали стали 17 рым-болт а193 б7 а193 б7 а193 б7 а193 б7 а193 б8 а193 б8 18 железа а182 ф6 а182 ф6 а182 ф6 а182 ф6 A182 F304 a182 f316 19 фланец сальника A105 A105 A105 A105
8" Задвижка 1500LB изготовлена в соответствии со стандартом ASME B16.34. корпус клапана изготовлен из WCC. имеет конструктивные характеристики самоуплотняющейся под давлением, эластичный затвор и конструктивная длина 711 мм . принцип работы самоуплотняющегося клапана в основном заключается в использовании клиновой уплотняющей поверхности для герметизации под давлением.
задвижка высокого давления класса 4500 разработана с концевыми соединениями PSB и SW. из CS A105, 2-дюймовая задвижка соответствует стандарту контроля API 598 и стандарту проектирования API 602. dervos может предложить услуги по настройке, предоставив клиентам клапаны разных размеров,, материалов,, стандартов,, расчетного давления,, конструкции,, типа работы и типа соединения..

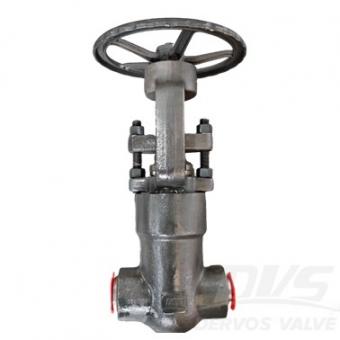

Задвижка 2”900LB с герметичной крышкой изготовлена в соответствии со стандартом ASME B16.34. Корпус задвижки изготовлен из материала A182-F91. Имеет конструктивные характеристики PSB, OS&Y, цельноклиновая. Тип соединения – BW sch 80 ASME B16.25. Управление – маховик.
Обратный клапан с наклонным диском 3 дюйма, 150 фунтов изготовлен в соответствии со стандартами API 6D и BS1868. Корпус клапана изготовлен из ASTM A351 CF8M. Он имеет структурные характеристики типа наклонного диска, крышка болта. Режим соединения - RF.
Обратный клапан с двумя пластинами дискового типа изготовлен в соответствии со стандартом API 594. Корпус клапана изготовлен из стали A217 WC6+STL. Он обладает конструктивными характеристиками клапана с двумя пластинами дискового типа. Способ соединения – дисковый.
10-дюймовый обратный клапан 150 фунтов изготовлен в соответствии со стандартом BS1868. Корпус клапана изготовлен из ASTM UNS N08031. Он имеет конструктивные характеристики болтовой крышки и поворотного типа. Его тип соединения - FF.
Клапан обратный двухстворчатый межфланцевый 4-дюймовый (300 фунтов) изготовлен в соответствии со стандартом API 594. Корпус клапана изготовлен из стали марки A352 LCB+STL. Он обладает конструктивными характеристиками двухстворчатого межфланцевого типа.
12-дюймовый шаровой кран с верхним входом на 1500 фунтов изготовлен в соответствии со стандартом API 6D. Корпус клапана изготовлен из ASTM A216 WCB. Он имеет структурные характеристики установленного сверху фиксированного шара, полнопроходного, пожаробезопасного дизайна и антистатического, противовыбросового типа. -стойкий шток, внутренний диаметр: 295 мм. Режим подключения — RTJ. Имеет режим работы турбины.
Шаровой клапан с сильфонным уплотнением dervos сконструирован в соответствии с en13709, при этом размер изгиба лицом к лицу - согласно en558. сильфонная конструкция специальной конструкции гарантирует отсутствие утечек из штока. быстрая деталь тип земной шар клапан нормальный размер дп 65 norminalpressure пн 40 строительство болтовой капот, поднимающийся шток, сильфонный тип соединения ВЧ фланец операция маховик код проекта en13709 лицом к лицу ан 558 соединение EN1092 тест & amp; осмотр en12266 материал корпуса углерод сталь 1.0619 сильфонный материал ss304, ss316, ss316l и т. д. applicabletemp -29 ℃ ~ 420 ℃ применение вода, нефтяной газ особенность структуры 1. стандартная конструкция сильфона с двойными стенками 2. конструкция рассеивающего тепло капота; 3. с устройство для хранения смазки; 4, с конструированию стопорного кольца, чтобы исправить гайки штока; 5. разумная структура продукта, надежное уплотнение и хороший внешний вид; 6. уплотняемая поверхность сварена с твердосплавной основой на основе, которая имеет хороший износ устойчивость, коррозионная стойкость, антифрикционные характеристики и длительный срок службы жизнь; 7. ствол имеет азотирующую обработку с хорошей коррозионной стойкостью и антифрикционным представление; 8. с указатель положения для движения штока;
2-1/2-дюймовый дроссельный клапан 150 фунтов изготовлен в соответствии со стандартом API 609. Корпус клапана изготовлен из ASTM A216 WCB. Он имеет структурные характеристики двойного эксцентрика. Режим соединения - проушина. И он имеет режим работы рычага.
Обратный подъемный клапан DN40 PN40 изготовлен в соответствии со стандартом BS EN 13709. Корпус клапана изготовлен из EN 10213 1.0619. Имеет структурные характеристики подъемного типа с пружиной. Режим его соединения - EN1092-1 B1.
