Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
F346LMethod of Operation:

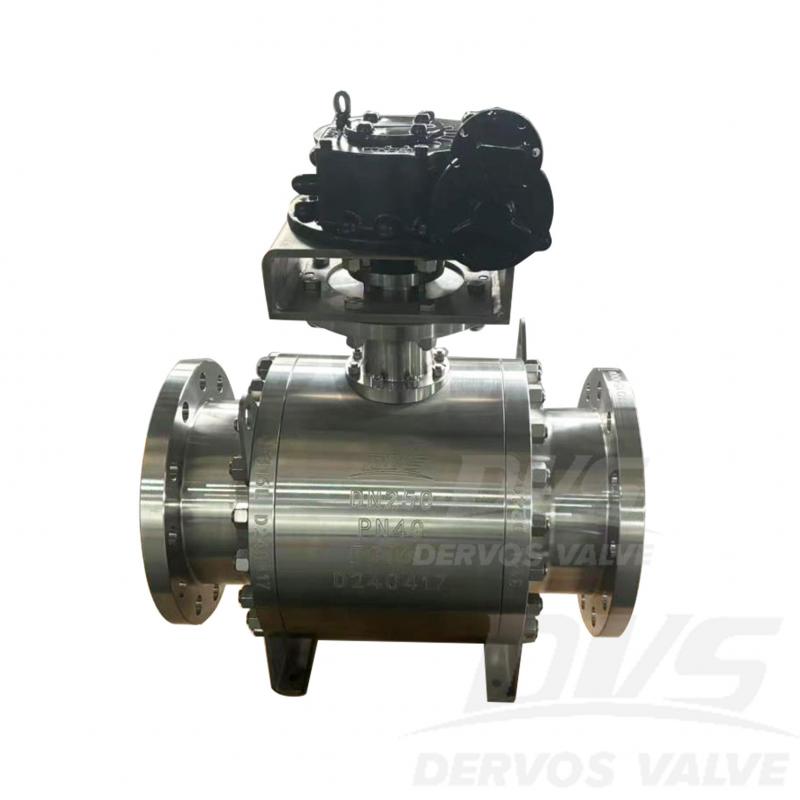

GearКованый шаровой кран с цапфовым креплением DN250 PN40 изготовлен в соответствии со стандартом API 6D. Корпус клапана изготовлен из F346L. Он имеет конструктивные особенности: полнопроходное исполнение, шар с опорой на цапфах, удлинённый шток 100 мм, пожаробезопасное исполнение, антистатическое исполнение, шток с защитой от вылета. Тип соединения — EN1092 -1 B1. Привод — с редукторным управлением.режим работы.
|
Тип |
Кованый шаровой кран с цапфовым креплением |
|
Размер |
DN250 |
|
Давление |
PN40 |
|
Соединение |
EN1092 -1 B1 |
|
Управление |
Редукторное управление |
|
Материал корпуса |
A182 F316L |
|
Норма проектирования |
API 6D |
|
Строительная длина |
EN 558 Gr.1 |
|
Концевое соединение |
RF |
|
Код испытаний и контроля |
ISO 5208 A |
|
Температура |
-50 ~ 230°C |
1. Кованая конструкция шарового крана с опорой на цапфах обеспечивает низкий рабочий момент и надёжную герметизацию для трубопроводных систем PN40.
2. Материал корпуса F346L с редукторным механизмом обеспечивает высокую прочность, долговечность и плавную работу для эксплуатации на трубопроводах большого диаметра.
