Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
F22Method of Operation:

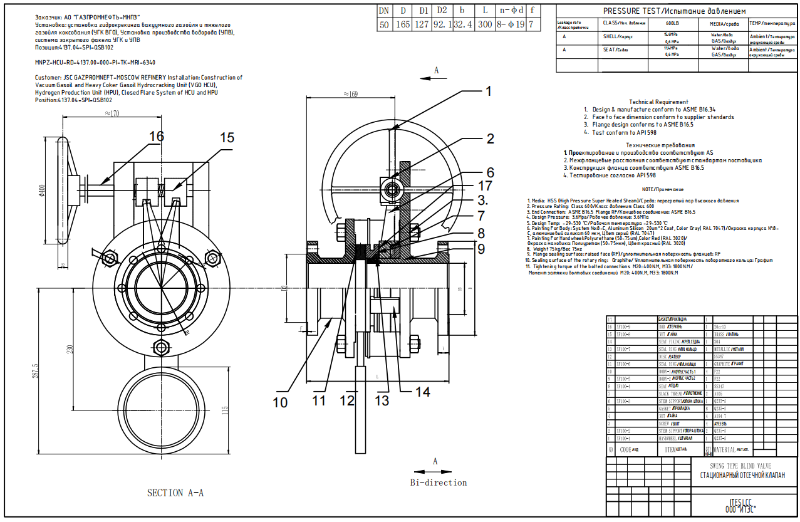

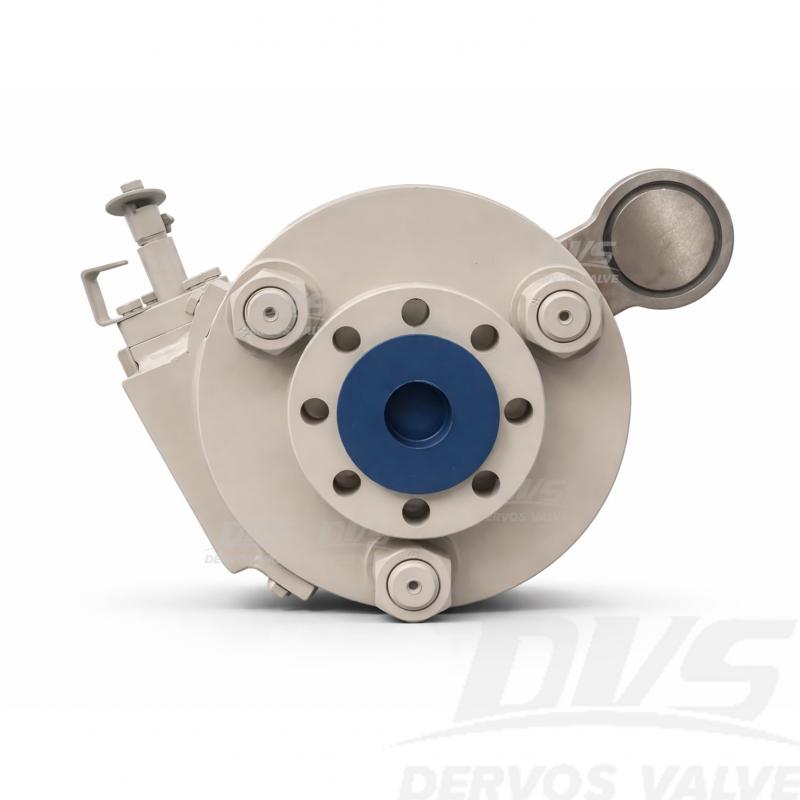

Hand wheelГлухой клапан поворотного типа 2 дюйма, 600 фунтов, изготовлен в соответствии со стандартом ASME B16.34. Корпус клапана изготовлен из стали F22. Он имеет конструктивные характеристики поворотного типа. Способ соединения – RF. Имеется маховик. режим работы.
|
Тип |
Поворотный запорный клапан |
|
Размер |
2 дюйма |
|
Давление |
600 фунтов |
|
Связь |
РЧ |
|
Операция |
Маховое колесо |
|
Материал тела |
Ф22 |
|
Стандарт проектирования |
ASME B16.34 |
|
Лицом к лицу |
стандарты поставщиков |
|
Окончательное соединение |
Фланец ASME B16.5 RF |
|
Кодекс испытаний и контроля |
API 598 |
|
Температура |
-29 ~ 530 °С |
|
Применимый носитель |
Вода, газ |
1. Механизм поворотной заглушки обеспечивает быструю изоляцию и безопасное техническое обслуживание трубопроводных систем.
2. Корпус из легированной стали F22 с фланцем RF обеспечивает высокую прочность при высоких температурах и надежную герметизацию.
Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.
