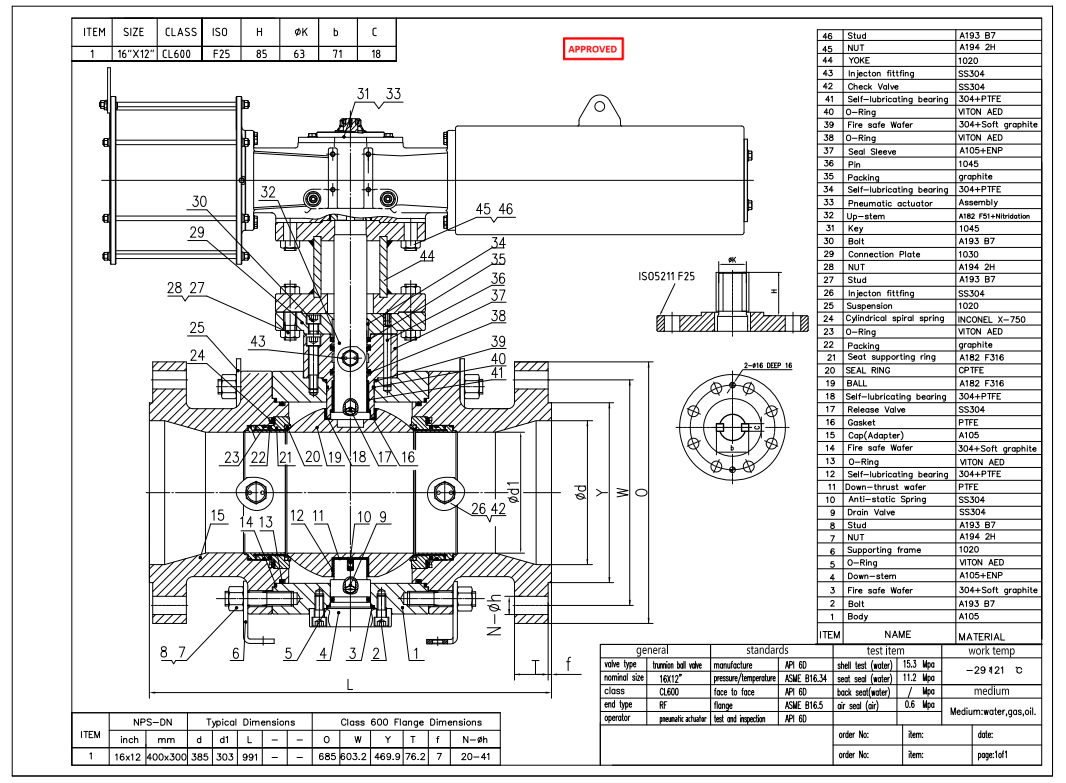

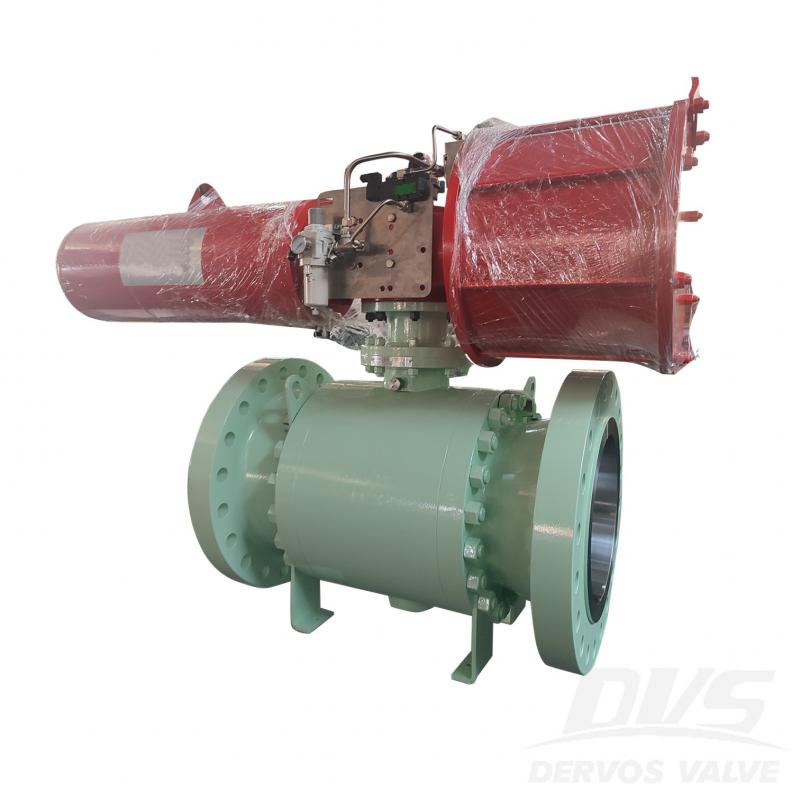

Шаровой кран 16 x 12 дюймов, 600 фунтов, установленный на цапфе изготовлен по стандарту API6D. Корпус клапана изготовлен из A105. Он имеет конструктивные характеристики разъемного типа, бокового монтажа, фиксированного шара, уменьшенного диаметр. Его режим подключения — RF. И он имеет пневматический режим работы.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
ChinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
A105Method of Operation:
Pneumatic Actuator|
Тип |
цапфа Установленный шаровой клапан |
|
Размер |
16 дюймов х 12 дюймов |
|
Давление |
600 фунтов |
|
Связь |
РФ |
|
Операция |
Пневматический Привод |
|
Тело Материал |
А105 |
|
Дизайн Норма |
API 6Д |
|
Давление / температура |
АСМЭ Б16.34 |
|
Лицо к лицу |
API 6Д |
|
Фланец |
АСМЭ Б16.5 |
|
Тест и код проверки |
API 6Д |
|
Температура |
-29 ~ 121°С |
|
Применимый Середина |
Вода, Нефть и Газ |
1. Клапан оснащен пневматическим приводом. работает за счет подачи воздуха, что обеспечивает дистанционную автоматизацию и значительно повышение эффективности при сокращении ручного вмешательства;
2. конструкция на цапфе фиксирует шар с верхними и нижними подшипниками, позволяя он выдерживает высокое давление и крутящий момент, что делает его идеальным для изделий большого диаметра. и сценарии высокого давления.
Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.
