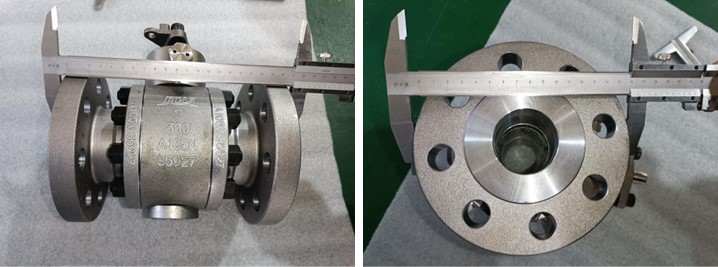

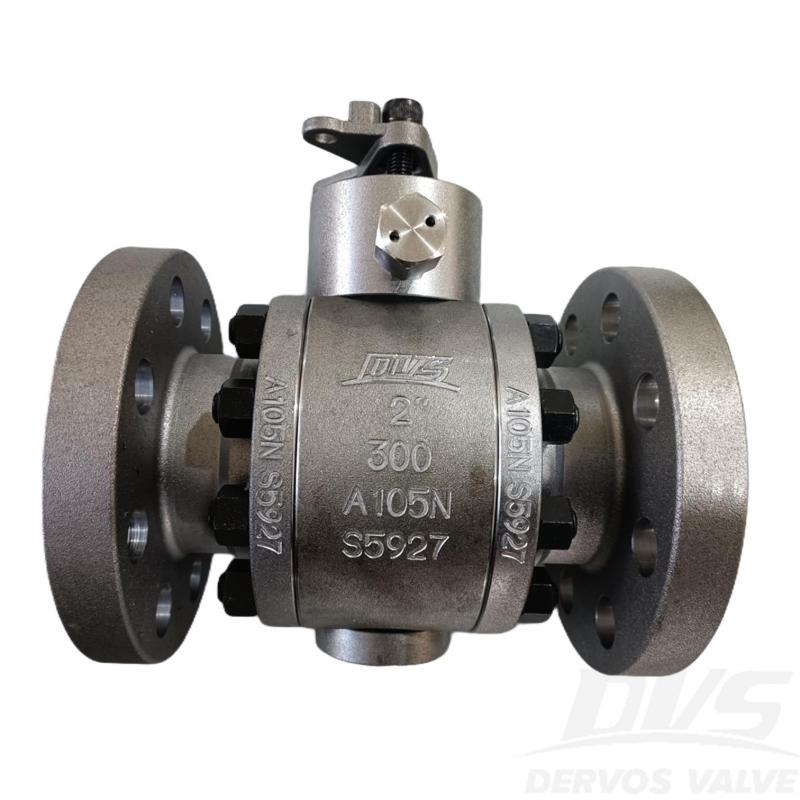

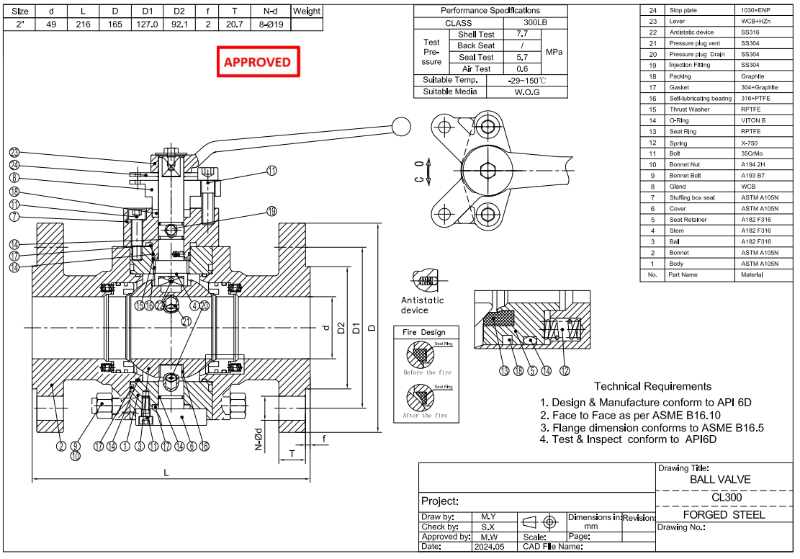

Hand wheelШаровой клапан с цапфовым креплением, диаметром 2 дюйма и грузоподъемностью 300 фунтов, изготовлен в соответствии со стандартом API6D. Корпус клапана выполнен из стали A105N. Он имеет трехсекционную конструкцию, боковой вход, шаровое крепление на цапфовом креплении, полный проход, огнестойкую конструкцию. Способ соединения – RF. Предусмотрен режим управления с помощью ручного колеса.
|
Тип |
Шаровой клапан с цапфовым креплением |
|
Размер |
2" |
|
Давление |
300 фунтов |
|
Связь |
РЧ |
|
Операция |
Маховое колесо |
|
Материал тела |
ASTM A105N |
|
Стандарт проектирования |
API 6D |
|
Лицом к лицу |
ASME B16.10 |
|
Размеры фланца |
ASME B16.5 |
|
Кодекс испытаний и контроля |
API 6D |
|
Температура |
-29 ~ 150°C |
|
Применимый носитель |
Вода, нефть и газ |
1. Конструкция API 6D с цапфовым креплением: обеспечивает надежную изоляцию трубопровода с уменьшенным крутящим моментом и стабильной опорой шара в условиях повышенного давления.
Конструкция из кованой углеродистой стали 2.A105N: обеспечивает высокую механическую прочность и долговечность для применения в нефтегазо- и промышленных трубопроводах.
