Стандартный шаровой кран вкл-выкл не должен быть выбором по умолчанию для непрерывного дросселирования. Он может ограничивать поток, но это не делает его регулирующим клапаном. Удержание его в частично открытом положении может подвергнуть седло воздействию концентрированной струи высокой скорости, вызвать нестабильное регулирование и, при работе с жидкостями, создать кавитацию. Кратковременное ограничение во время пуска или останова может быть допустимым, если это разрешено производителем. Регулярная модуляция требует клапана, спроектированного и рассчитанного для этой задачи. Частично открытый шар помещает седло в путь потока Когда стандартный шаровой кран полностью открыт, проходное отверстие обеспечивает относительно прямой путь потока. По мере поворота шара в сторону закрытия отверстие принимает узкую меняющуюся форму. Скорость в этом сужении возрастает, и выходящая струя может проходить близко к краю седла и полости корпуса вниз по потоку. Это имеет значение, потому что седло выполняет функцию перекрытия. Мягкое седло может деформироваться, резаться или подвергаться эрозии под воздействием высокой скорости, тепла и взвешенных твердых частиц. Металлическое седло может выдерживать более суровые условия, но одна лишь твердость не обеспечивает подходящую регулировочную характеристику и не предотвращает локальную эрозию. Повреждение часто проявляется позже в виде повышенной утечки в закрытом состоянии, даже если клапан по-прежнему движется нормально. Качество регулирования — это еще одно ограничение. Обычный полнопроходной шар может пропускать значительное увеличение расхода при небольшом изменении хода после начала открытия. Поэтому привод может совершать колебания в узком диапазоне углов вместо плавной установки в нужном диапазоне. Позиционер не может исправить неподходящую характеристику клапана. Кавитация зависит от локального давления, а не только от давления в линии Кавитация возможна, когда жидкость ускоряется при прохождении через сужение, и ее локальное давление падает ниже давления паров жидкости. В этот момент образуются пузырьки пара. Если ниже по потоку давление восстанавливается выше давления паров, пузырьки схлопываются и выделяют разрушительную энергию вблизи клапана или трубы ниже по потоку. Шаровые краны, как правило, являются арматурой с высоким восстановлением давления: большая часть давления, потерянного в самой узкой зоне потока, восстанавливается ниже по потоку. Это означает, что минимальное внутреннее давление может быть значительно ниже измеренного выходного давления. Таким образом, умеренный на вид перепад давления между входом и выходом может скрывать более сильное падение давления внутри клапана. Шум, напоминающий хруст гравия, вибрация и грубая питтинговая коррозия являются предупреждающими признаками, но один лишь звук не является методом проектирования. Для оценки необходимы минимальный, нормальный и максимальный расход; давление вверх и вниз по потоку для каждого случая; температура жидкости и давле...
Задвижка клиновая задвижка, которая не открывается после отключения, может быть заблокирована из-за давления или термически заклинена, и история отключения обычно позволяет разграничить эти два явления. Блокировка давлением означает, что давление заперто в полости крышки; термическое заклинивание означает, что в горячем закрытом состоянии клин приобрел механические помехи в процессе остывания. Ни то, ни другое не является автоматическим основанием для увеличения настройки крутящего момента привода. Блокировка давлением начинается в полости крышки Блокировка давлением может возникать на задвижках с гибким клином и двухдисковых задвижках, когда жидкость попадает в полость крышки во время работы либо через небольшое смещение или утечку в затворе. После закрытия задвижки эта жидкость может оказаться запертой между двумя уплотнительными поверхностями. Проблема возникает, когда давление в полости превышает давление с обеих сторон закрытого затвора. Линия могла быть сброшена по давлению после заполнения полости при рабочем давлении, либо запертая жидкость могла нагреться и расшириться. Результирующая нагрузка прижимает запирающий элемент к обеим седлам, из-за чего нормального усилия привода оказывается недостаточно для начала открытия. Неудачное открытие после сброса давления в линии или после нагрева закрытой задвижки указывает на блокировку давлением. Там, где одобренное соединение позволяет проводить измерения, давление в крышке является более весомым доказательством, чем высокий ток электродвигателя или срабатывание защиты по крутящему моменту. Термическое заклинивание следует за горячим закрытием и остыванием Термическое заклинивание развивается по другой схеме. клиновая задвижка закрывается в горячем состоянии, и система остывает до следующей команды на открытие. Неравномерное сжатие корпуса и клина может увеличить механические помехи в затворах. Особенно подвержены этому цельные клинья, хотя большие перепады температур могут влиять и на гибкие клинья. Этот механизм не требует избыточного давления в полости. Его самый главный признак — время: задвижка закрывается нормально при рабочей температуре, но отказывается открываться после остывания. Поведение, которое меняется по мере возвращения температуры к условиям закрытия, подтверждает диагноз, но преднамеренный повторный нагрев требует утвержденной процедуры. Неконтролируемый внешний нагрев небезопасен. Реконструируйте сценарий отключения, прежде чем прикасаться к муфте ограничения крутящего момента Начните с хронологии давления и температуры. Зафиксируйте, когда задвижка закрылась, были ли впоследствии дренированы или сброшены по давлению обе стороны, оставался ли корпус подвержен воздействию тепла, а также какова была температура при попытке неудачного открытия. Подтвердите конструкцию затвора по чертежам или записям производителя; цельноклиновые, гибкоклиновые и двухдисковые конструкции имеют разную степень подверженности. Исключите обычные неисправности, такие как пропадание...
1. Suzhou Neway Valve Co., Ltd. — NEWAY NEWAY — один из наиболее признанных на международном уровне китайских производителей промышленной арматуры. Ассортимент продукции включает шаровые краны, задвижки, клапаны, обратные клапаны, дисковые затворы, криогенную арматуру, подводную арматуру и другие специализированные решения. Компания обладает богатым опытом работы в нефтегазовой, СПГ, нефтехимической, офшорной и энергетической отраслях. Лучше всего подходит для: крупномасштабных энергетических проектов и работы в тяжелых условиях эксплуатации. 2. CNNC Sufa Technology Industry Co., Ltd. CNNC SUFA хорошо известна своим опытом в сфере атомной энергетики и других высокоответственных промышленных применений. Компания обладает высокими компетенциями в области прослеживаемости материалов, инженерного контроля, испытаний и производства специализированной арматуры. Ее продукция также используется в нефтяной, нефтехимической, энергетической и химической промышленности. Лучше всего подходит для: атомной энергетики, высокоответственных систем и технически сложных проектов. 3. DERVOS VALVE DERVOS VALVE поставляет промышленную арматуру заказчикам в нефтегазовой, нефтехимической, энергетической, водоочистной, морской и общепромышленной отраслях. Основная продукция включает шаровые краны, задвижки, клапаны, обратные клапаны, дисковые затворы, пробковые краны, шиберные задвижки, поворотные заглушки и сетчатые фильтры. DERVOS поддерживает международные стандарты, такие как API, ASME, EN и DIN, и может поставлять продукцию из углеродистой, нержавеющей, легированной, дуплексной нержавеющей, хладостойкой стали и других материалов. Одно из ее ключевых преимуществ — гибкость. DERVOS может обеспечивать поставки смешанных комплектов арматуры, небольших и средних партий, изделий по индивидуальным спецификациям и проектной документации. Лучше всего подходит для: зарубежных дистрибьюторов, EPC-проектов, арматуры по спецзаказу, сборных заказов и гибких требований к закупкам. 4. Yuanda Valve Group Yuanda Valve Group — один из крупных китайских производителей трубопроводной арматуры с широкими производственными мощностями. Ассортимент продукции включает задвижки, клапаны, обратные клапаны, дисковые затворы, шаровые краны и другую арматуру общепромышленного назначения. Компания широко задействована в проектах водоснабжения, HVAC, муниципальной инфраструктуры, энергетики и промышленных трубопроводов. Лучше всего подходит для: крупнообъемных закупок стандартизированной арматуры и общепромышленного применения. 5. Jiangsu Shentong Valve Co., Ltd. Jiangsu Shentong уделяет особое внимание специализированной арматуре для металлургии, энергетики, атомной и химической промышленности. Ее сильная сторона заключается в проектировании продукции для сложных условий эксплуатации, а не только в производстве стандартной арматуры. Лучше всего подходит для: металлургии, энергетики, химической переработки и специализированных промышленных применений. 6. Chaoda Valves Group Co., Ltd. Cha...
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
A351 CF8MMethod of Operation:

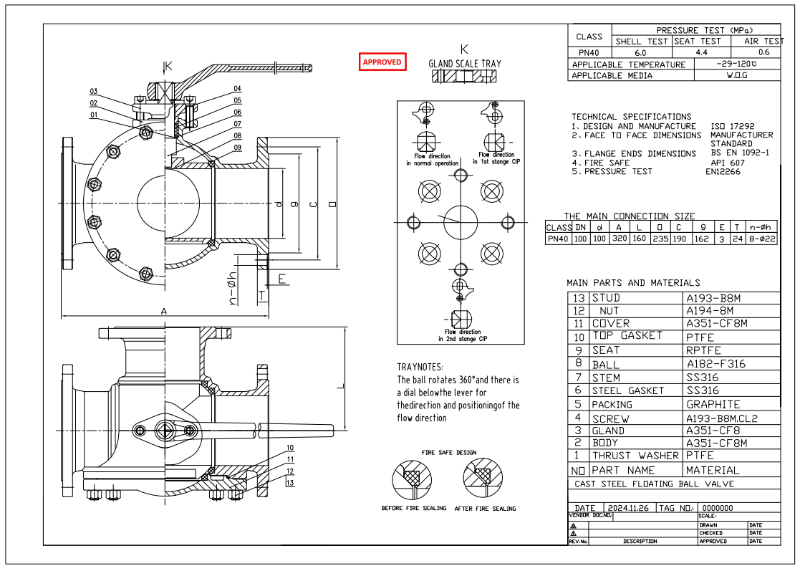

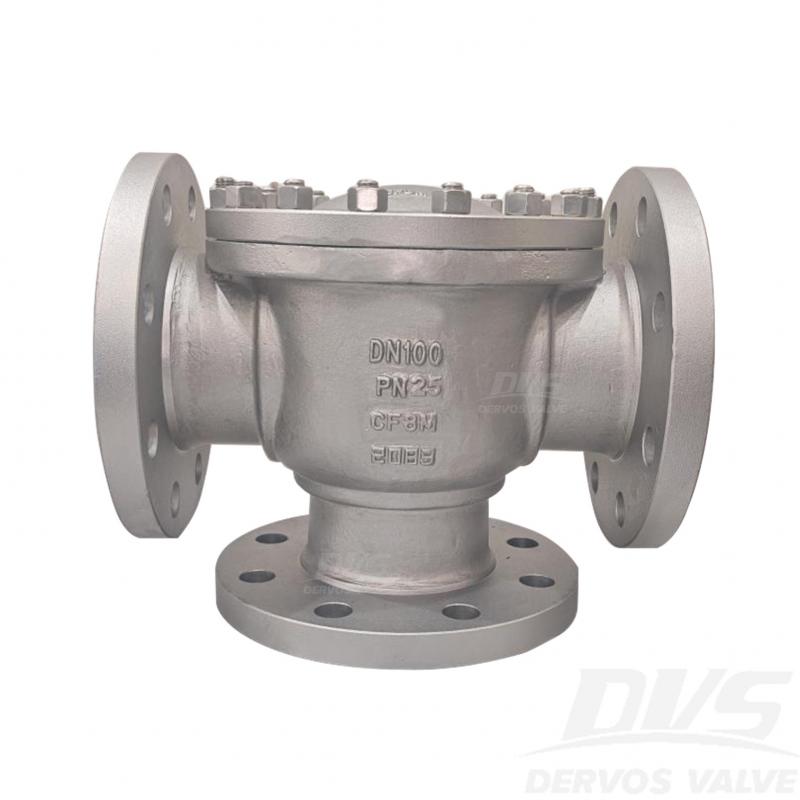

leverТрехходовой шаровой крана DN100 PN25 изготовлен в соответствии со стандартом ISO 17292. Корпус клапана выполнен из A351-CF8M. Он обладает конструктивными особенностями Т-образного порта, плавающего шара, пожаробезопасности, антистатического исполнения, защиты штока от выброса, двунаправленности. Тип присоединения — RF. Оснащен рычажным управлением с пластиной индикатора положениярежим работы.
|
Тип |
Трехходовой шаровой кран |
|
Размер |
DN100 |
|
Давление |
PN25 |
|
Присоединение |
RF |
|
Управление |
Рычажное управление с пластиной-указателем положения |
|
Материал корпуса |
A351 CF8M |
|
Стандарт проектирования |
ISO 17292 |
|
Строительная длина |
Стандарт производителя |
|
Присоединение к трубопроводу |
BS EN 1092-1 |
|
Нормы испытаний и контроля |
EN12266 |
|
Температура |
-29 ~ 120°C |
|
Рабочая среда |
Вода, нефть и газ |
1. Трехходовая конструкция шара обеспечивает эффективное распределение или смешивание потоков в системе трубопроводов.
2. Конструкция из нержавеющей стали CF8M обеспечивает превосходную коррозионную стойкость для сложных условий промышленной эксплуатации.
Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.
12-дюймовый шаровой кран, установленный на цапфе 600 фунтов, имеет редуктор, фланец RTJ, пожаробезопасный дизайн согласно API 607. Шаровой кран из 3 частей спроектирован согласно API 6d. конструктивная особенность & amp; выгода 1. небольшое сопротивление потока означает меньшее падение давления 2. простая конструкция клапана и легкий вес 3.Диверсифицированный уплотнительный материал, от металлического материала TCC, сателлита, нержавеющей стали до мягкого материала PTFE, тефлона, нейлона, Peek и т. Д. 4. хорошая производительность металлического и мягкого уплотнения 5. удобная и быстрая работа клапана 6. легко поддерживать из-за возобновляемого кольца сиденья 7.После полного открытия или закрытия уплотнительная поверхность клапана изолируется от средней коррозии. 8. широкий спектр применения с точки зрения размера и номинального давления быстрая деталь тип шаровой кран размер 12" давление класс 600 строительство цапфа навесной шар, тройной тип, боковой вход соединение рф фланец операция шестерня управляемый тело материал Astm A105 дизайн & amp; производство API 6D давление & Amp; температура Asme B16.34 лицом к лицу Asme B16.10 конец соединение ASM B16,5 тест & amp; код проверки API 598 пожаробезопасный API 607 температура спектр -29 ℃ ~ 200 ℃ средний вода, масло и газ происхождения Китай спецификация материала нет Наименование углерод стали астме нержавеющий стали астме WCB LCB CF8 CF8M cf3 CF3M 1 underplate WCB LCB CF8 CF8M cf3 CF3M 2 болт нижней пластины а193 б7 а320 л7 а193 б8 3 цапфа а182 ф6 а182 ф6 A182 F304 a182 f316 а182 ф304л a182 f316l 4 тело A216 WCB a352 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 5 гайка капота а194 2ч а4 4 а194 8 6 болт капота а193 б7 а320 л7 а193 б8 7 шапка A216 WCB a352 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 8 прокладка ss спиральная рана / графит или ss спиральная рана / ptfe 9 втулка вала сс / графит 10 кольцо сиденья rptfe или pom 11 мяч a105 / ep.cr или f6 а182 ф6 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 12 сиденье a105 / ep.cr или f6 а182 ф6 A182 F304 a182 f316 а182 ф304л a182 f316l 13 весна 17-17ph (инконель для NACE) NI-CR сплав 14 О-образное кольцо витон 15 стебель а182 ф6 а182 ф6 A182 F304 a182 f316 а182 ф304л a182 f316l 16 уплотнительная крышка а182 ф6 а182 ф6 A182 F304 a182 f316 а182 ф304л a182 f316l 17 О-образное кольцо витон 18 зубчатый привод & ЕПРС; материал в соответствии со стандартом astm связанные знания В чем разница между плавающим и цапфовым шаровым краном? Шаровая часть плавающего шарового крана подвижная. под давлением среды шар имеет определенное смещение и давит на уплотняющую поверхность выпускного конца, чтобы обеспечить его герметичное уплотнение. Плавающая конструкция подходит для шаровых кранов небольшого размера и низкого размера. рейтинг среднего давления. Шаровая часть шарового крана, установленного на цапфе, зафиксирована. под средним давлением плавающее седло будет двигаться к шару, чтобы обеспечить герметичность. шаровой кран, установленный на цапфе, часто имеет больший размер и боле
фланцевый шаровой кран класса 300 имеет литой стальной корпус, шар из нержавеющей стали, шток, седло и вкладыш из девлона. конструктивная особенность 1. пожаробезопасный дизайн согласно API 607 2. с впрыском герметика для самосмазывания 3. с антистатическим дизайном 4. с противовыбросовым стержнем 5. с вентиляционным и сливным отверстием 6. полный дизайн скважины 7. тройной тип и цапфа 8. привод работает для простоты эксплуатации быстрая деталь тип шаровой кран размер 24" давление ANSI 300 строительство тип цапфы шар, корпус из 3-х частей, боковой вход, полнопроходной соединение фланец соединение операция коробка передач операция тело материал astm a216 WCB код проекта API 6D давление & Amp; временный код Asme B16.34 лицом к лицу Asme B16.10 конец соединение ASM B16,5 тест & amp; код проверки API 598, API 6D пожаробезопасный API 607 температура спектр -29 ℃ ~ 200 ℃ средний воговского происхождения Китай измерение класс 300 дп мм 50 65 80 100 150 200 250 300 350 400 450 500 600 700 аэс в 2 2.5 3 4 6 8 10 12 14 16 18 20 24 28 L (РЧ) мм 216 241 283 305 403 502 568 648 762 +838 914 +991 1143 1346 в 8,5 9,5 11,13 12 15,88 19,75 22,38 +25,5 30 33 36 39 45 53 l1 (Мт) мм 216 241 283 305 457 521 559 635 762 +838 914 +991 1143 1346 в 8,5 9,5 11,13 12 18 +20,5 22 25 30 33 36 39 45 53 l2 (RTJ) мм 232 257 298 321 419 518 584 664 +778 +854 930 1010 1165 1372 в 9,13 10,13 11,75 12,63 16,5 20,38 23 26,13 30,63 33,63 36,63 39,75 45,89 54 час мм 153 165 195 213 272 342 495 580 625 720 790 840 1050 1150 в 6,02 6,5 7,68 8,39 10,7 13,5 +19,5 22,85 24,6 28,35 31 33,1 41,34 45,3 делать (ж) мм 400 400 600 850 1100 1500 * 350 * 350 * 600 * 600 * 800 * 800 * 800 * 800 в 15,74 15,74 23,62 33,46 43,3 59 13,8 13,8 23,6 23,6 +31,5 +31,5 +31,5 +31,5 РЧ (кг) & ЕПРС; 18 27 47 80 118 200 365 530 740 1030 1320 1540 2600 3900 м.т. (кг) & ЕПРС; 14 2 38 65 105 185 342 503 713 1000 1285 1498 2540 3825 * работает червячная передача или электрический привод система контроля качества dervos в дерво мы контролируем качество на протяжении всего производственного процесса. осмотр отливки: хотя при проверке отливки мы можем выяснить проблему сырья, такого как некачественное литье, неквалифицированная толщина стенок, химический состав и т. д., которые гарантируют, что вас не обманут. механическая проверка: С одной стороны, мы могли бы обеспечить точность обработки посредством этого процесса. с другой стороны, мы можем обнаружить ошибку обработки как можно раньше, чтобы выиграть больше времени на ремонт и переделку Окончательная проверка: заключительные инспекционные мероприятия включают в себя проверку документов и документации, визуальный осмотр, проверку размеров, испытание под давлением, проверку окраски и упаковки. Вам не нужно приходить и проверять лично, и все документы могут быть предоставлены в качестве доказательства.
Шаровой кран, установленный на цапфе dn300, pn63, полнопроходной, двойной блок и выпускное уплотнение pmss (металлическое уплотнение + мягкое уплотнение), устойчивое к выбросам, работает с редуктором штока с корпусом lf2, шаром / седлом lf2 + enp и штоком 410. быстрая деталь тип шаровой кран размер DN300 Расчетное давление PN63 строительство dbb, шаровой кран на цапфе тип соединения фланец operationtype коробка передач работает материал корпуса LF2 материал шара LF2 + епр материал ствола 410 материал сиденья lf2 + enp код проекта API 6D измерение лицом к лицу API 6D конец соединения ASM B16,5 давление & amp; температура Asme B16.34 средний вода, нефть и газ происхождения Китай
Шаровой кран API 6D разработан с шарнирная опора и полнопроходная конструкция. фланцевый шаровой кран имеет 300 фунтов расчетное давление и номинальный размер 8 дюймов с режимом работы коробки передач, соответствующие к NACE MR0175 требование. быстрая деталь тип шаровой кран размер 8” давление 300lb строительство корпус из двух частей, полнопроходной, цапфа соединение рф фланец режим работы коробка передач материал корпуса A216 WCB отделочный материал шар / шток f6a, сиденье rptfe дизайн & amp; производство API 6D давление & amp; временный код Asme B16.34 концы с концами Asme B16.10 конец соединения ASM B16,5 осмотр API 6D, API 598 диапазон температур -29 ℃ ~ 200 ℃ средний масло, вода, газ упаковка дервосов тест по окраске & amp; доклад опрессовка и усиление проверка размеров
В API 6Д шариковый клапан конструирован с цапфы установлен шаровой полнопроходной и структура. Клапан шаровой фланцевый имеет расчетное давление 600 фунтов и 10 дюймов номинальный размер С режим работы коробки передач, в соответствии с NACE MR0175 требование.
В 4 дюйма 150 фунтов шаровой кран представляет собой 3-х частей один с уменьшенный порт, A105 корпус, F6A шток, шар и седло. В В клапан выполнен по API6D и протестирован под API 598.
В 150LB шаровой кран, изготовленный из дуплексной нержавеющей стали 4А, имеет специальный v-образный канал шар. В клапан особенно подходит для сред, содержащих волокна, мелкие твердые частицы, суспензию и т. д.
Китай Поставщик шарового клапана углеродистой стали предлагает 3 шт. Шаровой клапан типа положения, ASTM A105N, класс 800, 1 дюйма, бесплатный плавающий шар, API 608, BS 5351.
Шаровой кран DN150 PN16 изготовлен в соответствии со стандартом ISO 17292. Испытание на огнестойкость соответствует требованиям стандарта API 607. Корпус клапана изготовлен из ASTM A105. Его режим работы - турбинный. Шаровой кран на цапфе со структурной длиной 400 мм имеет структурные характеристики полнопроходного клапана.
8-дюймовый шаровой кран 2500LB изготовлен в соответствии со стандартом API 6D. Корпус клапана изготовлен из F51. Он имеет структурные характеристики полнопроходного шара, установленного на цапфе. Он также имеет противопожарную, антистатическую и антистатическую конструкцию. шток плавающего клапана.Кроме того, он также соответствует требованиям NACE MR0175.
2-дюймовый шаровой кран 1500LB изготовлен в соответствии со стандартом API 6D. Он также соответствует стандарту проектирования NACE MR0175. Корпус клапана изготовлен из ASTM-A105. Он имеет структурные характеристики полнопроходного шара, установленного на цапфе. режим подключения и режим работы коробки передач.
