The main butterfly valve types include concentric, double offset, triple offset, wafer, lug, flanged, soft-seated, metal-seated, manual, pneumatic, and electric butterfly valves. The right choice depends on pressure, temperature, media, leakage requirement, installation space, and operation frequency. What Are the Main Butterfly Valve Types? Butterfly valves are usually classified by disc design, body connection, seat material, and actuation method. This classification is important because two valves may both be called butterfly valves, but their service limits can be very different. A butterfly valve uses a rotating disc to isolate or regulate flow. Because of its compact structure, light weight, and quarter-turn operation, it is widely used in water treatment, power plants, chemical processing, HVAC, marine systems, and general industrial pipelines. For buyers, the key question is not simply “which type is cheaper?” It is “which type can handle the actual pressure, temperature, media, and sealing requirement?” Concentric Butterfly Valve A concentric butterfly valve has the stem located on the centerline of the valve body and disc. It is also called a centerline butterfly valve. This type is commonly used for low-pressure and general-service applications, especially with water, air, and non-aggressive fluids. It is simple, economical, and easy to maintain. The limitation is seat wear. During opening and closing, the disc stays in contact with the soft seat for much of its movement. For higher pressure, higher temperature, or stricter shutoff requirements, double offset or triple offset designs are often more suitable. Double Offset Butterfly Valve A double offset butterfly valve uses two offsets to reduce friction between the disc and seat. This improves sealing performance and helps extend service life compared with a basic concentric design. Double offset butterfly valves are often selected for medium-pressure industrial service, including oil and gas, water supply, power generation, and chemical systems. They are useful when the application needs better durability but does not require a full metal-seated triple offset design. This type is also commonly called a high-performance butterfly valve. Before selection, buyers should confirm the pressure class, seat material, shaft sealing design, and expected operation frequency. Triple Offset Butterfly Valve A triple offset butterfly valve adds a third geometric offset to create a more advanced sealing structure. It is typically used for high-temperature, high-pressure, or severe-service applications. The design reduces rubbing between the sealing surfaces during operation. Many triple offset butterfly valves use metal seats, making them suitable for steam, oil and gas, chemical, and other demanding media. For these applications, standards and testing matter. Buyers often need t...
A трёхэксцентриковый поворотный затвор представляет собой высокоэффективный запорный клапан, предназначенный для применений, где обычные поворотные затворы с эластичным уплотнением или с двойным эксцентриситетом не могут обеспечить требования по давлению, температуре или герметичности. Благодаря использованию конструкции уплотнения с тремя эксцентриситетами клапан обеспечивает механизм металлического уплотнения с уменьшенным трением между диском и седлом во время работы, что делает его подходящим для сложных условий эксплуатации, таких как нефтегазовая промышленность, нефтехимия, энергетика, СПГ, паровые и промышленные технологические системы. Конструкция и принцип работы трёхэксцентрикового поворотного затвора В отличие от концентрического поворотного затвора, где вал расположен на центральной линии диска и седла, трёхэксцентриковый поворотный затвор имеет три независимых геометрических эксцентриситета. Первый эксцентриситет смещает вал относительно центральной линии корпуса клапана, второй эксцентриситет смещает вал относительно центральной линии трубопровода, а третий эксцентриситет вводит коническую поверхность уплотнения вместо круглого профиля уплотнения. Такая геометрия позволяет диску сразу отходить от седла после начала вращения, устраняя трение между уплотняющими поверхностями. Главное преимущество этой конструкции заключается в том, что усилие уплотнения создаётся крутящим моментом, а не постоянным сжатием мягких материалов. Если применение требует работы при высокой температуре, то металлический трёхэксцентриковый поворотный затвор часто является предпочтительным выбором, поскольку эластомерные седла могут разрушаться при повышенных температурах. Если среда содержит абразивные частицы или агрессивные химические вещества, то выбор материалов для диска, седла и корпуса становится критически важным для предотвращения эрозии, коррозии и утечек при длительной эксплуатации. Стандарты и материалы трёхэксцентрикового поворотного затвора Трёхэксцентриковый поворотный затвор обычно изготавливается в соответствии с такими стандартами, как API 609, EN 593 и ISO 5752, с номинальными классами давления от Class 150 до Class 600 и выше в зависимости от требований конструкции. Типичные материалы включают углеродистую сталь, нержавеющую сталь, дуплексную нержавеющую сталь, алюминиевую бронзу и сплавы на основе никеля. Для применения в агрессивной морской воде могут использоваться алюминиевые бронзы, такие как C95500 или C95800, тогда как для работы в условиях воздействия сернистых сред могут потребоваться материалы, соответствующие требованиям NACE MR0175/ISO 15156. Герметичность и контроль утечек трёхэксцентрикового поворотного затвора Герметичность трёхэксцентрикового поворотного затвора зависит от взаимодействия между уплотнительным кольцом, качеством обработки поверхности седла, рабочим крутящим моментом и совместимостью материалов. Поскольку уплотняющие поверхности соприкасаются только в конечном положении закрытия, механический изно...
Шаровые краны и пробковые краны — это поворотные клапаны с четвертьоборотным управлением, используемые для включения-выключения и изоляции в промышленных трубопроводных системах. Хотя они имеют схожие принципы работы, их внутренние конструкции приводят к различным эксплуатационным характеристикам, особенно с точки зрения герметичности, способности выдерживать давление, рабочего крутящего момента, требований к техническому обслуживанию и пригодности для различных сред. Выбор между шаровым краном и пробковым краном должен основываться на фактических условиях эксплуатации, а не на предпочтении определенного типа клапана. Если применение требует надежного перекрытия потока, частого срабатывания и низкого рабочего крутящего момента, часто предпочитают шаровой кран. Если система работает с загрязненными средами, абразивными частицами или большими проходными сечениями, пробковый кран может обеспечить более высокую надежность. Конструктивные различия и характеристики герметизации A шаровой краниспользует сферический запорный элемент с просверленным проходным отверстием. Когда клапан открыт, отверстие совмещается с трубопроводом, обеспечивая практически неограниченный путь потока. При повороте на 90 градусов сплошная часть шара перекрывает проход и обеспечивает запирание. Пробковый кран использует цилиндрическую или коническую пробку с проходным каналом через центр. Пробка вращается внутри корпуса для управления потоком. В зависимости от конструкции пробковые краны могут быть смазываемыми, с гильзой или несмазываемыми, причем каждая конструкция обеспечивает различные характеристики герметизации. Механизм герметизации является одним из основных различий между двумя типами клапанов. Шаровые краны обычно используют мягкие седла, металлические седла или комбинацию обоих вариантов для обеспечения надежного перекрытия. Если системе требуется герметичная изоляция без утечек, особенно при работе с газом или в критически важных технологических процессах, правильно подобранный шаровой кран может обеспечить отличные характеристики герметизации. Пробковые краны обеспечивают герметизацию за счет контакта между пробкой и корпусом клапана или гильзой. Смазываемые пробковые краны используют герметик, вводимый между пробкой и корпусом, чтобы уменьшить трение и улучшить герметизацию. Такая конструкция хорошо работает в условиях, где среда содержит загрязнения, поскольку герметик помогает защищать уплотнительные поверхности. Особенности применения Условия эксплуатации определяют, какой вариант более подходит: шаровой кран или пробковый кран. Шаровые краны широко используются в нефтегазовой отрасли, нефтехимии, СПГ, химической переработке и энергетике, где требуется надежное перекрытие потока. Плавающие шаровые краны обычно применяются в системах с более низким давлением, тогда как шаровые краны с опорой на цапфу предпочтительны для больших размеров и более высоких номинальных давлений, поскольку опора цапфы снижает рабочий крутящий момент. Если клапан ...
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
ASTM A105Method of Operation:

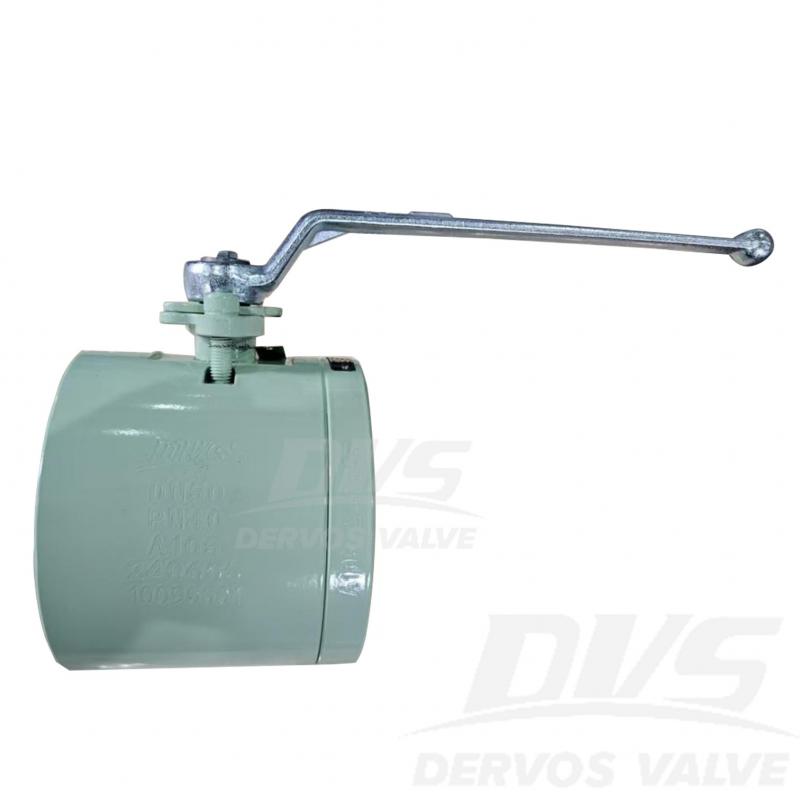

Lever OperatedШаровой клапан с плавающим шаром DN50 PN40 изготовлен согласно стандарту ISO17292. Корпус клапана изготовлен из A105. Он имеет конструктивные характеристики: полнопроходной, с плавающим шаром, огнебезопасный, антистатический, шток с защитой от выброса и строительную длину 145 мм. Его тип присоединения — EN1092-1 B1. И он имеет режим управления с рычажным приводом.
|
Тип |
Шаровой клапан с плавающим шаром |
|
Размер |
DN50 |
|
Давление |
PN40 |
|
Присоединение |
EN1092-1 B1 |
|
Управление |
Рычажное управление |
|
Материал корпуса |
ASTM A105 |
|
Норматив проектирования |
ISO17292 |
|
Строительная длина |
производителя |
|
Концевое соединение |
RF |
|
Код испытаний и контроля |
EN 12266 |
|
Температура |
-29 ~ 120°C |
|
Рабочая среда |
Вода, нефть и газ |
1. Конструкция плавающего шара из кованой стали A105 обеспечивает надежное герметичное перекрытие и соответствует ISO 17292 для промышленного применения.
2. Рычажный четвертьоборотный механизм обеспечивает быстрое управление и надежное регулирование потока в трубопроводных системах PN40.
Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.
1-дюймовый шаровой кран плавающего типа изготовлен из алюминиевой бронзы C95800. Шаровой кран с уменьшенным внутренним диаметром имеет рычажный привод, фланец ВЧ, корпус из двух частей. быстрая деталь тип шаровой кран размер 1" давление ANSI 150 строительство плавающий шар, корпус из 2 частей, боковой вход, уменьшенное отверстие соединение отбортованный конец операция рычаг операция тело материал алюминий бронзовый астм b148 c95800 СМИ w.o.g доступные модификации для шарового крана Номинальное давление размер клапана порт и усиление полный порт -материал корпуса, шара, штока, седла, уплотнения, болта и гайки работа клапана (рычаг, коробка передач, пневматический или гидравлический или электрический привод) -конечный тип подключения -доступный удлиненный ствол индивидуальное покрытие & amp; упаковка -модификации дренажного порта упаковка дервосов хорошая упаковка означает хорошее первое впечатление. только представьте, как вы себя чувствуете, когда видите две коробки ниже? и вы узнаете причину, почему в дерво мы так ценим упаковку. в дерво, мы уверены, 1. Каждый клапан чистый и сухой. что мы делаем? очистить клапан перед упаковкой антикоррозионное масло крышка фланца 2. нет повреждений клапанов при доставке. как нам этого добиться? закрепить клапан железной проволокой -разделить клапан мягким материалом клапан с фанерой Коробка 3.strong и ясный знак перевозкы груза
тип 2 части плавающий шаровой кран имеет полный порт, пожаробезопасную конструкцию, противовыбросовый шток, фланец ANSI 150 и рычаг. Шаровой кран из углеродистой стали оснащен корпусом w216 a2, штоком и шаром f316, мягким седлом ptfe. быстрая деталь тип шаровой кран размер 4" давление 150 фунтов строительство плавающий тип шар, корпус из двух частей, полнопроходной соединение поднятый конец лицевого фланца операция гаечный ключ операция тело материал литая сталь WCB отделка материал ss316 & ptfe стандарт дизайна API 6D давление & Amp; временный код Asme B16.34 лицом к лицу Asme B16.10 конец соединение ASM B16,5 осмотр код API 6D температура спектр -29 ℃ ~ + 125 ℃ СМИ вода, масло и газ материал & amp; измерение нет Наименование углерод стали астме нержавеющий стали астме WCB LCB CF8 CF8M cf3 CF3M 1 тело A216 WCB a352 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 2 гайка капота а194 2ч а4 4 а194 8 3 болт капота а193 б7 а320 л7 а193 б8 4 шапка A216 WCB a352 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 5 прокладка ss спиральная рана / графит или ss спиральная рана / ptfe 6 мяч a105 / ep.cr или f6 а182 ф6 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 7 кольцо сиденья rptfe или pom 8 маленькая весна нержавеющая сталь 9 небольшой мяч a182 f304 a182 f316l 10 стебель а182 ф6 а182 ф6 A182 F304 a182 f316 а182 ф304л a182 f316l 11 седло птфэ 12 набивка стволов ПТФЭ или графит 13 железа а182 ф6 A182 F304 a182 f316 а182 ф304л a182 f316l 14 сальник болт а193 б7 а193 б8 15 фланец A216 WCB a351 cf8 16 позиционная пластина стали 17 wrentch A216 WCB материал в соответствии со стандартом astm класс 150 дп мм 15 20 25 40 50 65 80 100 150 200 250 аэс в 0,5 0,75 1 1,5 2 2.5 3 4 6 8 10 L (РЧ) мм 108 117 127 165 178 191 203 229 394 457 533 в 4,25 4,6 5 6,5 7 7,5 8 9 15,5 18 21 l1 (Мт) мм 140 152 165 190 216 241 283 305 457 521 559 в 5,5 6 6,5 7,48 8,5 9,5 11,13 12 18 +20,5 22 l2 (RTJ) мм 119 129,7 139,7 178 191 203 216 241 406 470 546 в 4,69 5,11 5,5 6,9 7,5 8 8,5 9,5 16 18,5 +21,5 час мм 66 74 87 105 132 152 182 215 250 285 495 в 2,6 2,9 3,48 4,2 5,28 6,08 7,28 8,6 10 11,4 +19,5 делать (ж) мм 130 130 160 230 400 400 600 850 1100 1500 * 350 в 5,1 5,11 6,3 9 15,74 15,74 23,62 33,46 43,3 59 13,8 РЧ (кг) & ЕПРС; 2,3 3 4.5 7 15 20 25 40 97 160 240 м.т. (кг) & ЕПРС; 2,0 2.5 3,8 5,8 12 17 21 36 92,8 154 227 * работает червячная передача или электрический привод специальные тесты инспекции В дополнение к регулярным гидравлическим испытаниям и воздушным испытаниям dervos также может проводить специальные испытания в соответствии с требованиями клиентов, такие как pt-тест, rt-тест, ut-тест, криогенный тест, тест на низкую утечку, тест на огнестойкость, тест на твердость и т. д. ,
шаровой кран DIN с полными порами РЧ с плавающей точкой огнезащитный антистатический рычаг Корпус wcb a105 + шарик enp 17-4ph шток f304 + седло ni55 x750 пружинная сварка фланца нагревательная рубашка dn100 pn16 быстрая деталь тип шаровой кран размер DN100 Расчетное давление PN16 строительство плавающий шаровой кран тип соединения выступающий фланец operationtype рычаг материал корпуса WCB ballmaterial A105 + ni60 материал ствола 17-4PH seatmaterial F304 + ni55 код проекта en12516-1 измерение лицом к лицу en558-1 конец соединения en1092-1 b1 давление & amp; температура en12266 средний вода, нефть и газ происхождения Китай
Шаровой кран API 6D разработан с удлиненный шток для специального использования, например, подземный шаровой кран или низкая температура применение. длина расширенного стебля может быть настроена в соответствии с клиентом запрос. быстрая деталь тип шаровой кран размер 2 дюйма давление класс 600 строительство Трещина корпус, боковой вход, плавающий тип, пожаробезопасная конструкция, антистатическая система, противовыбросовый шток, удлиненный капот соединение рф фланец режим работы рычаг материал корпуса a105n отделочный материал шарик и шток ss304, сиденье rptfe дизайн & amp; производство API 6D давление & amp; временный код Asme B16.34 концы с концами Asme B16.10 конец соединения ASM B16,5 осмотр API 6D, API 598 диапазон температур -29 ℃ ~ 200 ℃ средний масло, вода, газ КК процесс в дерво осмотр отливки ： мы может выяснить проблему с сырьем, например, плохое литье, неквалифицированное толщина стен, химический состав и т. д., которые гарантируют, что вы не будете быть обманутым механическая проверка: -Обеспечение точность обработки -найти как можно раньше избавиться от ошибки обработки, чтобы выиграть больше времени на ремонт, переделка Окончательная проверка: -финал инспекционной деятельности включает документ и контрольную запись обзор, визуальный осмотр, проверка размеров, опрессовка, окраска и упаковка чек об оплате - сэкономьте время и деньги: вам не нужно приходить и проверять лично и все документы могут быть предоставлены в качестве доказательства. отчет о проверке будет предоставляется бесплатно, в том числе: -en 10204 3.1 сертификат испытаний мельницы -инспекционный отчет, показывающий весь процесс проверки
dn25 pn100 кованая сталь a105 npt соединительный путь 2 шт. конструкция полнопористый рычажный механизм плавающий шар корпус и крышка a105 шарик a182 f304 седло ptfe стержень a182 f304 уплотнительное кольцо стержень уплотнение из витона уплотнение из графитового сальника конструкция из нержавеющей стали и изготовление asme b16.34 лицом к дизайн лицевой стороны изготовление стандартное изготовление стандартные винты и размеры ansi b1.20.1 проверка и испытание api598 конструкция пожарной безопасности api 607 быстрая деталь тип шаровой кран размер DN25 давление PN100 строительство 2 куска соединение нтр режим работы рычаг материал корпуса A105 обложка A105 дизайн & amp; производство Asme B16.34 концы с концами Asme B16.10 конец соединения ansi b1.20.1 осмотр API 598 диапазон температур -29 ℃ ~ + 538 ℃ средний нефть, вода, газ
Двухсекционный плавающий шаровой кран, изготовленный в соответствии с API 6a, имеет конструкцию с уменьшенным отверстием, пожаробезопасную конструкцию, противовыбросовый шток. с седлом rptfe и уплотнительным кольцом ptfe, 4-дюймовый клапан wcb является сертификатом для вас.
Этот шариковый клапан, разработанный в соответствии с ASME в16.34, располагает двумя различными способами соединения--одна сторона для РФ и другой стороной договора. Клапан с плавающим шаром, PTFE сиденье, тело scs13 ПК и другие функции имеет превосходное проведение запечатывания.
Кованой стали шаровой клапан изготовлен из А105 тела и 17-4ph с отделкой взыскать конец фланца и работы рычага. Этот плавая шариковый клапан особенности надежное уплотнение производительность и простота в эксплуатации.
Изготовлен из F316, плавая шариковый клапан конструирован в соответствии кода на Асме Б16.34. Клапан состоит из двух частей Тело, плавая шарик, рычаг управления, с хорошим надежное проведение запечатывания и небольшой крутящий момент.
Кран с плавающим шаром из кованой стали DN25 PN16 изготовлен в соответствии со стандартом ISO17292. Корпус клапана изготовлен из стали ASTM-A105. Он имеет разъемный корпус, плавающий шар, полнопроходной, огнестойкий, антистатичный, с противовыбросовым штоком. Тип соединения – армированный (RF). Управление осуществляется маховиком.
изготовленный из CF8M, 2-х компонентный клапан разработан в соответствии с ASME B16.34. смешанный с 15 процентов стекловолокна, RPTFE седло клапана более пригодно для работы при высоких температурах и коррозионных условиях.
китай Фланцевые концевой шаровой кран Производитель, Dervos предлагает Фланцевые концевой шаровой кран, ASTM A350 LF6, класс 600, 1 / 2 Дюймовая, двухкомпонентная, ковка, API 608, bs 5351, ASME B16.34.
