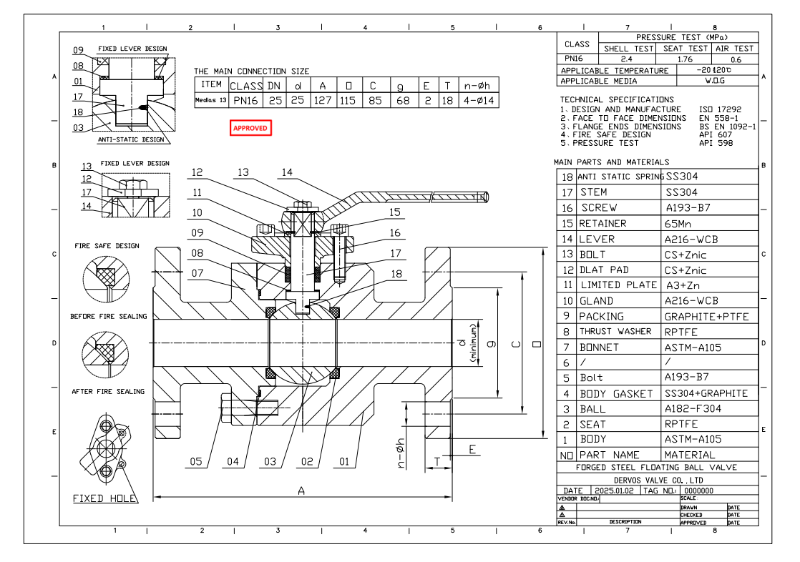

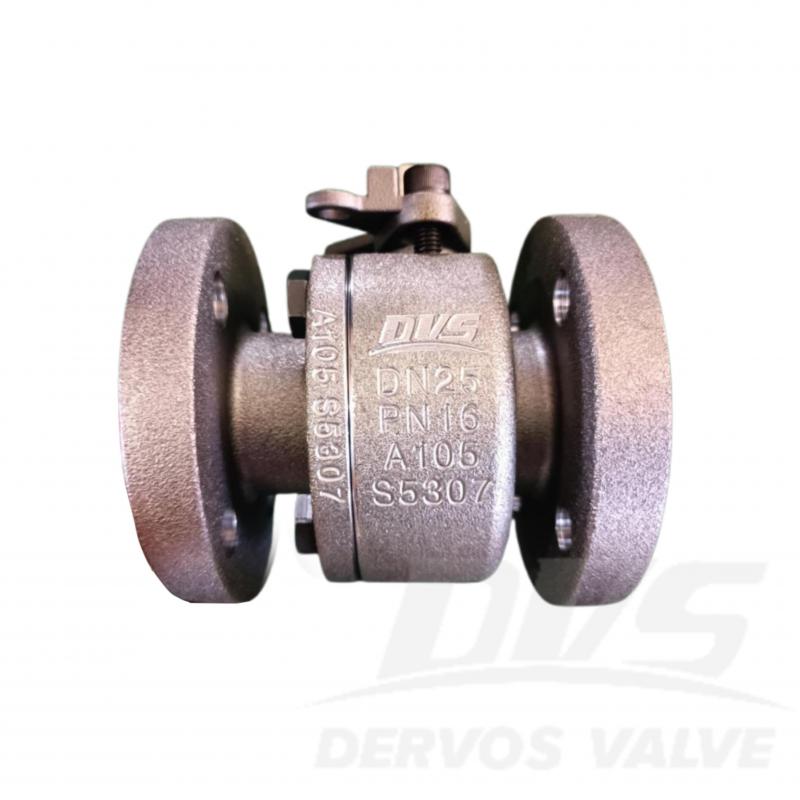

Кран с плавающим шаром из кованой стали DN25 PN16 изготовлен в соответствии со стандартом ISO17292. Корпус клапана изготовлен из стали ASTM-A105. Он имеет разъемный корпус, плавающий шар, полнопроходной, огнестойкий, антистатичный, с противовыбросовым штоком. Тип соединения – армированный (RF). Управление осуществляется маховиком.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
ASTM-A105Method of Operation:
H.W.
|
Тип |
Шаровой кран из кованой стали |
|
Размер |
Ду25 |
|
Давление |
ПН16 |
|
Связь |
РФ |
|
Операция |
ГВ |
|
Материал корпуса |
ASTM-A105 |
|
Норма дизайна |
ISO17292 |
|
Лицом к лицу |
EN 558-1 |
|
Размер фланца |
BS EN 1092-1 |
|
Код испытаний и проверок |
API 598 |
|
Температура |
-20 ~ 120 °С |
|
Применимая среда |
Вода, нефть и газ |
1. Корпус из кованой стали по стандарту ASTM обеспечивает высокую прочность и надежную работу при давлении PN16.
2. Разработан в соответствии со стандартом ISO 17292, что обеспечивает надежную герметизацию и соответствие международным стандартам шаровых кранов.
