Ball valves and plug valves differ significantly in several aspects, including structure, operating principle, mode of operation, flow control capability, sealing performance, and application scenarios. These differences enable the two types of valves to perform distinct roles in their respective fields.   Structural Differences   The ball valve, a design evolved from the plug valve, utilizes a spherical element as its core component. By rotating the ball 90° around the stem axis, the valve can be opened or closed. Its structure is straightforward, consisting primarily of a spherical closure element with a through-bore housed within the valve body.   In contrast, the structure of a plug valve is more complex. It comprises multiple components such as the valve body, bonnet, plug, seat, and stem. The closure element is a cylindrical or tapered plug that controls flow by rotating 90°, aligning or misaligning the port in the plug with the flow passage in the valve body to achieve opening or shutoff.   Operating Principle   The operating principle of a ball valve relies on the rotation of the ball to control the on-off flow of fluid. When the ball is in tight contact with the valve seat, the clearance between them is completely sealed, thereby preventing fluid leakage. When the ball rotates to a position disengaged from the seat, the fluid is allowed to flow freely through the passage inside the valve body.   The operating principle of a plug valve differs in that it primarily controls the flow passage by rotating the plug element to open or close the valve. In a plug valve, the plug is connected to the stem and rotates together with it to achieve flow control. The closure element is a tapered plug with a port, and the flow passage is designed to be perpendicular to the axis of the plug. This configuration enables the plug valve to operate more efficiently and reliably during opening and closing.   The operation of a ball valve is notably simple, requiring only a 90-degree rotation to achieve opening or closing. This design allows the flow passage to be opened or shut off quickly and smoothly when the ball is rotated by 90 degrees, providing both convenience and efficiency. In addition, ball valves offer relatively low flow resistance in the fully open or fully closed position, making them particularly suitable for applications that require rapid on-off operation.   By contrast, the operation of a plug valve is comparatively more complex, as several turns are typically required to complete the opening or closing action. The valve plug is designed in a cylindrical or tapered form and regulates fluid flow through rotation. Nevertheless, plug valves demonstrate excellent performance in flow regulation, enabling precise adjustment of the flow passage diameter and accurate control of flow rate. However, due to the relatively complicated operating process, plug valves are not well suited for frequent operation...

В промышленных клапанных системах высококачественный глухой клапан Обеспечивает безопасную и эффективную работу оборудования. Подходит для газопроводов в металлургической, химической, нефтеперерабатывающей и коммунальной отраслях, являясь эффективным устройством для надежной изоляции газа. Принцип работы и особенности Клапан с глухой заслонкой состоит из левого, центрального и правого корпусов клапана, самой заслонки, валов, компенсатора и двух приводных устройств (для зажима и перемещения соответственно). В зажимном механизме используется приводной узел для управления системой рычагов, позволяющей трем ходовым винтам работать синхронно и прижимать корпуса клапанов к пластине клапана для обеспечения герметизации. Такая конструкция обеспечивает хорошую синхронизацию и равномерное распределение усилия герметизации. Вдоль внешнего нижнего края клапанной пластины установлены позиционирующие ролики для повышения надежности уплотнения и обеспечения общей стабильности и точности герметизации во время работы, что продлевает срок службы клапана. клапан . Последовательность работы клапана Приводной механизм зажима приводит в действие кривошипно-рычажный механизм, заставляя ходовые винты синхронно вращаться и отводить центральный корпус от уплотнительных поверхностей (состояние разъединения). Направляющие колеса, установленные на центральном корпусе, перемещаются в поперечном направлении и одновременно приводят в движение клапанную пластину. Когда корпуса клапанов полностью открыты, клапанная пластина располагается между уплотнительными поверхностями левого и правого корпусов, и уплотнител�

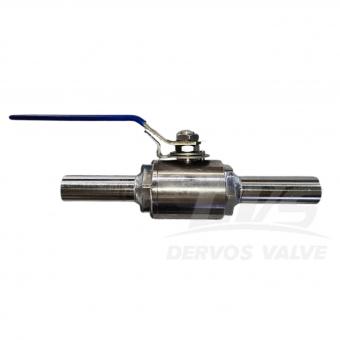

Ширококорпусные шаровые краны и цельнолитые шаровые краны — это два типа шаровых кранов, используемых для регулирования потока среды в трубопроводах. Как шаровые краны с широким корпусом, так и цельнокорпусные шаровые краны имеют цельную (интегральную) конструкцию корпуса, в отличие от конструкций с разъемным корпусом. Это отличает их от двух- и трехсекционных шаровых кранов, корпуса которых состоят из сегментов. Для шаровых кранов с широким корпусом и внутренней резьбой корпус изготавливается из круглого или шестигранного прутка, либо из кованого материала. Шаровой сердечник имеет уменьшенный диаметр и вставляется с одной стороны. клапан Корпус. Шток имеет внутреннюю противовыбросовую конструкцию. На входной и выходной сторонах корпуса обработаны плоские поверхности для облегчения сборки шарового клапана и возможности использования гаечных ключей при монтаже трубопровода. В широкофюзеляжном варианте шаровой клапан В таких клапанах сальниковое уплотнение штока относительно неглубокое, а внутренний объем наполнителя ограничен, что приводит к умеренной герметичности штока. Поэтому эти клапаны больше подходят для работы со средами низкого давления. В отличие от них, двух- и трехсекционные шаровые клапаны имеют сальниковую конструкцию штока, обеспечивающую надежное уплотнение в условиях работы со средами высокого давления. Конструкция фланцевых шаровых кранов с широким корпусом в основном такая же, как и у шаровых кранов с широким корпусом и внутренней резьбой. Как правило, фланец соединяется с промежуточным корпусом клапана с помощью резьбовых крепежных элементов, хотя в некоторых конструкциях используется цельнокованая конструкция. Ширококорпусные шаровые краны с наружной резьбой могут использовать конструкцию типа "муфта", где муфта приваривается непосредственно к трубопроводу и соединяется с наружной резьбой на корпусе крана. Такая конструкция обеспечивает легкую разборку и сборку во время технического обслуживания или замены крана без необходимости использования отдельных муфт на трубопроводе. Корпуса цельнолитых шаровых клапанов с внутренней резьбой и цельнолитых фланцевых шаровых клапанов изготавливаются методом литья, при этом шаровой сердечник имеет уменьшенный диаметр. Шток имеет внутреннюю противовыбросовую конструкцию. Входной и выходной концы цельнолитых шаровых клапанов с внутренней резьбой имеют шестигранную форму, аналогичную форме обычных клапанов с внутренней резьбой, что облегчает работу с гаечным ключом и обеспечивает надежную установку. В шаровых клапанах с цельным фланцем фланец и корпус клапана отливаются как единое целое, что исключает необходимость механической обработки и сборки фланца отдельно, как в шаровых клапанах с широким корпусом. Такой подход снижает затраты и упрощает производственный процесс. Цельнолитые шаровые краны пластинчатого типа имеют меньшую длину корпуса, что делает их более подходящими для трубопроводов с ограниченным пространством. Как в шаровых кранах с широким корпусом, так и в цельнолитых шаровых кра...
