API6D, 12-дюймовый шаровой кран с верхним входом, 1500 фунтов, соединение RTJ, корпус WCB
加载中...

API6D, 12-дюймовый шаровой кран с верхним входом, 1500 фунтов, соединение RTJ, корпус WCB, турбина

12-дюймовый шаровой кран с верхним входом на 1500 фунтов изготовлен в соответствии со стандартом API 6D. Корпус клапана изготовлен из ASTM A216 WCB. Он имеет структурные характеристики установленного сверху фиксированного шара, полнопроходного, пожаробезопасного дизайна и антистатического, противовыбросового типа. -стойкий шток, внутренний диаметр: 295 мм. Режим подключения — RTJ. Имеет режим работы турбины.

  • Оплата:

    30% when order confirmed, 70% before shipment
  • происхождение продукта:

    China
  • Цвет:

    Customization
  • порт доставки:

    Shanghai, China
  • Время упреждения:

    30~60 days Ex Works after order confirmation
  • Material:

    ASTM A216 WCB
  • Method of Operation:

    Turbine Operation
запрос сейчас
Деталь продукта

Описание продукта

Тип

Шаровой клапан с верхним входом

Размер

12"

Давление

1500 фунтов

Соединение

РТЖ

Эксплуатация

Работа турбины

Материал корпуса

ASTM A216 WCB

Проектная норма

API 6D

Пред. & Темп.

АСМЕ Б16.34

Лицом к лицу

АСМЕ Б16.10

Конец десятицентовой монеты.

АСМЕ Б16.5

Кодекс испытаний и проверок

API 6D

Температура

-20 ~ 120°C

Применимый носитель

Вода, нефть и газ

Особенности

1. Шаровой кран с верхним входом имеет конструкцию, монтируемую сверху, что позволяет проводить прямое техническое обслуживание или замену сердечника клапана и уплотнений без демонтажа трубопровода, что значительно снижает объем работ по техническому обслуживанию и время простоя;

2. Он имеет конструкцию с фиксированным седлом в сочетании с высококачественными уплотнительными материалами, что обеспечивает надежную двунаправленную герметизацию и эффективно предотвращает утечку среды.

Технический чертеж

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

Проверка размеров

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

Испытание давлением

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

Упаковка

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

Отчет о проверке

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

Оставить Сообщение

Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.

сопутствующие товары
верхний шаровой кран wcb коробка передач
верхний шаровой кран высокого давления 16 дюймов 900 фунтов

полнопроходной шаровой кран с верхним входом со сливом, вентиляцией и впрыском герметика разработан в соответствии с API 6D Шаровой кран высокого давления имеет выступающий фланец класса 900 и редуктор. быстрая деталь тип шаровой кран размер 16" давление ANSI 900 строительство 1 кусок   корпус, верхний вход, крышка на болтах соединение отбортованный   конец операция   Режим коробка передач тело   материал A216 WCB дизайн & amp;   производство API 6D давление   & Amp; временный код Asme B16.34 концы с концами Asme B16.10 конец   соединение ASM B16,5 осмотр API 6D,   API 598 температура   спектр -29 ℃ ~ 200 ℃ средний масло,   вода, газ связанные знания Что такое шаровой кран с верхним входом и его преимущество? верхний входной шаровой клапан - это клапан, который мы собираем с верхней стороны. у него одно целое тело. меньшее резьбовое соединение на корпусе клапана означает меньший вес и пути утечки. Кроме того, мы могли бы иметь доступ к шариковой части, не снимая ее с трубопровода. Шаровые краны с верхним входом часто используются в трубопроводе с меньшими затратами на техническое обслуживание внутренних деталей. отчеты об инспекциях Для каждого заказа dervos предоставит отчеты о проверке, чтобы показать вам весь процесс проверки и результаты. Кроме того, мы предоставим отчет о материалах, чтобы вы знали, что материал, который мы предоставляем, соответствует стандартам.

Пять тысяч двести один
8" 900LB входа верхней части шарикового клапана A105 ASTM по

8-дюймовый топ запись шаровой клапан с особенностями полости давления собственн-сброса и аварийного впрыска герметика разработан в соответствии с API 6D кино. Он способен справиться с рабочим давлением до 900LB.

Поворотный обратный клапан
Корпус WCB, поворотный обратный клапан 4 дюйма, 600 фунтов, радиочастотное соединение, API6D

4-дюймовый обратный поворотный клапан 600 фунтов изготовлен в соответствии со стандартом API 6D. Корпус клапана изготовлен из ASTM A216 WCB. Он имеет структурные характеристики: крышка болта, тип поворота и внешний штифт. Режим соединения - RF.

Шаровой вентиль
Проходной клапан из кованой стали, RF-соединение, 1/2 дюйма, 150 фунтов, корпус A105N, API602

Проходной клапан 1/2 дюйма, 150 фунтов изготовлен в соответствии со стандартом API 602. Корпус клапана изготовлен из ASTM A105N+STL. Он имеет структурные характеристики проходного типа. Режим подключения - RF. И он имеет режим работы с маховиком. .

задвижка api602
Задвижка api602, 1 дюйм, 0,75 дюйма, 900 фунтов, маховичок

api602 задвижка шиберная крышка наружный винт хомут цельный клин с уменьшенным отверстием соединение для стыковой сварки sch80s a182 f11 отделка кузова № 5 (13% cr + stl) 900 фунтов 1 дюйм 3/4 дюйма быстрая деталь тип задвижка размер 3/4 дюйма -1 дюйм Расчетное давление CL900 строительство bb, os & amp; y тип соединения м.т. operationtype маховик материал корпуса f11 wedgematerial F6A + СТЛ материал ствола F6A материал сиденья F6A + СТЛ код проекта API 602 измерение лицом к лицу Asme B16.10 проверить и проверить API 598 давление & amp; температура Asme B16.34 средний вода, нефть и газ происхождения Китай Задвижка api602, 1 дюйм, 0,75 дюйма, 900 фунтов, маховичок

Игольчатый вентиль
1/2" 6000PSI Игольчатый клапан FNPT Рычаг SS316 ASME

Игольчатый клапан 1/2" 6000 фунтов на квадратный дюйм изготовлен в соответствии со стандартом ASME B16.34. Корпус клапана изготовлен из нержавеющей стали SS316. Он имеет структурные характеристики прямого прохода. Его тип соединения - FNPT. Он имеет рычажный режим работы.

Вафельный обратный клапан
API594 CF8M DN100 PN64 Двойной пластинчатый вафельный обратный клапан

Межфланцевый обратный клапан DN100 PN64 изготовлен в соответствии со стандартом API 594. Корпус клапана изготовлен из A351 CF8M. Он имеет структурные характеристики вафельного типа и двойного диска. Его режим подключения - тип пластины.

Двустворчатый клапан
DN300 PN10 Концентрический дисковый затвор FF API609

Затвор дисковый DN300 PN10 изготовлен по стандарту API 609. Корпус клапана изготовлен из GGG40. Он имеет структурные характеристики центральной линии и структурной длины 78 мм. Его режим подключения — FF. И у него есть режим работы турбины.

Обратный клапан поворотного типа BS 1868
8-дюймовый поворотный обратный клапан 1500 фунтов wcb фланцевый BB BS 1868

Обратный обратный клапан 8 дюймов соответствует нормам конструкции BS 1868, с крышкой на болтах и ​​диском качающегося типа. фланцевый обратный клапан изготовлен из углеродистой стали a216 wcb. конструктивная особенность1.bb: крышка на болтахДиск типа 2.wing3. уменьшенная конструкция отверстия4. супер скорость потока5. минимизированные потери на трение6. стандартный материал отделки для выбора7. внешний или внутренний стержень петли доступны по запросу8. Цилиндр и противовес доступны по запросу 9. голый шток и приводы доступны по запросу быстрая деталь тип чек об оплате   клапан размер 8 '' Расчетное давление ANSI   1500 строительство болтовой   капот, качели соединение поднятый   лицевой фланец дизайн & amp; производство бс   1868 концы с концами как я   B16.10 соединение как я   B16.5 давление & amp;   температура как я   B16.34 тест & amp;   осмотр апи   598 материал корпуса углерод   стали применимый темп -29 ℃ ~ 400 ℃ СМИ w.o.g. измерение класс 1500 аэс в 2 2 1/2 3 4 6 8 10 12 дп мм 50 65 80 100 150 200 250 300 л-l1(ВЧ-м.т.) в 14-1 / 2 16-1 / 2 18-1 / 2 21-1 / 2 27-3 / 4 32-3 / 4 39 44-1 / 2 мм 368 419 470 546 705 +832 +991 1130 l2(RTJ) в 14-5 / 8 16-5 / 8 18-5 / 8 21-5 / 8 28 33-1 / 8 39-3 / 8 45-1 / 8 мм 371 422 473 549 700 +841 1000 1146 час(открытый) в 12-1 / 4 12-1 / 4 13 14 15-3 / 4 20-7 / 8 22-1 / 16 25-5 / 8 мм 310 310 330 355 400 530 560 650 вес(кг) ВЧ 69 93 140 232 490 990 1490 1970 м.т. 49 74 111 185 375 803 1250 1625

Клапан запорный сильфонный DN200 PN16, RF, корпус 1.4408
Запорный клапан с сильфонным уплотнением DN200 PN16, RF, корпус 1.4408, EN13709

Клапан DN200 PN16 с сильфонным уплотнением изготовлен в соответствии со стандартом BS EN 13709. Корпус клапана изготовлен из EN 10213 1.4408. Он имеет структурные характеристики болта крышки корпуса, кронштейна подъемной штанги, углового типа, гофрированного трубного уплотнения и структурную длину 255 мм. Его режим соединения - RF. И он имеет режим управления маховиком.

Шаровой кран
API6D 2" 1500LB Шаровой кран RTJ из кованой стали с цапфой

2-дюймовый шаровой кран 1500LB изготовлен в соответствии со стандартом API 6D. Он также соответствует стандарту проектирования NACE MR0175. Корпус клапана изготовлен из ASTM-A105. Он имеет структурные характеристики полнопроходного шара, установленного на цапфе. режим подключения и режим работы коробки передач.

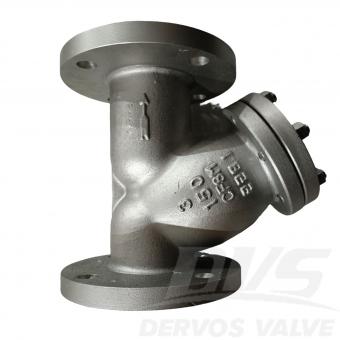

сетчатый фильтр
