Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
A182 F304Method of Operation:

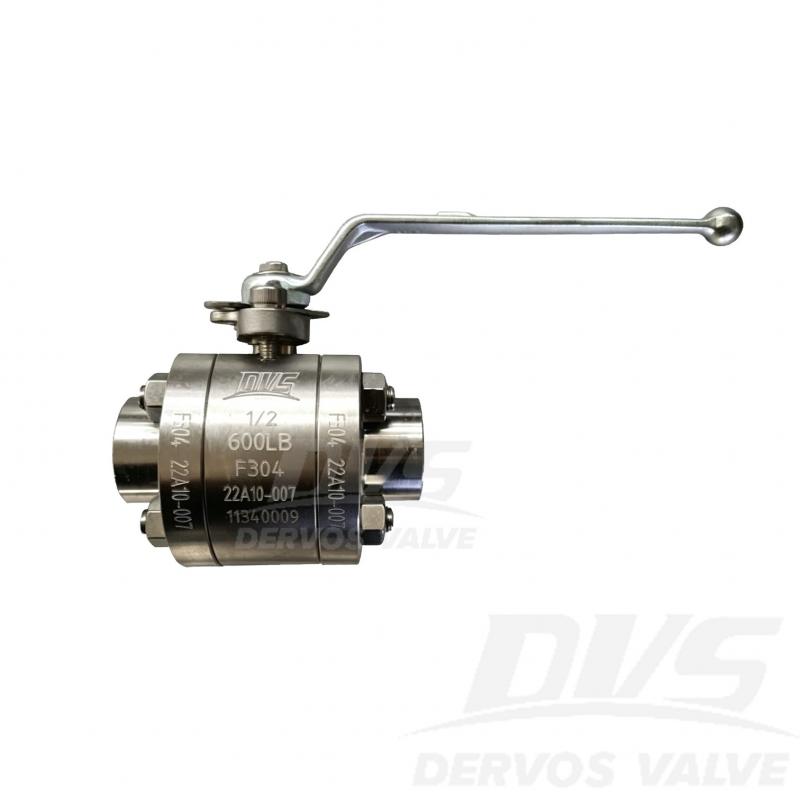

hand wheelПолнопроходной плавающий шаровой кран из кованой стали 1/2" 600LB изготовлен в соответствии со стандартом API6D. Корпус клапана выполнен из F304. Он имеет конструктивные особенности: полнопроходное исполнение, плавающий шар, антистатическое исполнение, шток с защитой от выдавливания. Тип соединения — FNPT. Управление осуществляется рычагомрежим работы.
|
Тип |
Плавающий шаровой кран из кованой стали |
|
Размер |
1/2" |
|
Давление |
600LB |
|
Соединение |
FNPT |
|
Управление |
С рычажным управлением |
|
Материал корпуса |
A182 F304 |
|
Норма проектирования |
ASME B16.34 |
|
Длина от торца до торца |
MFR |
|
Концевое соединение |
NPT |
|

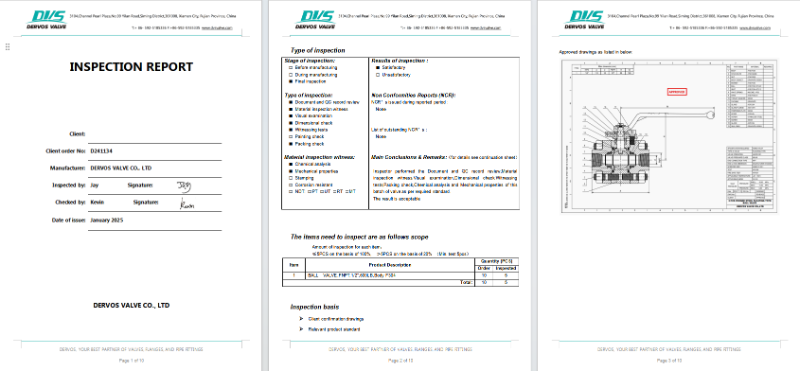

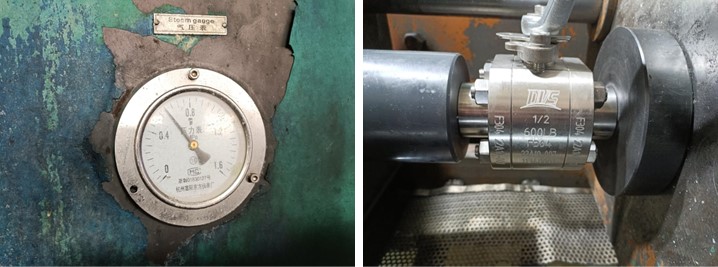

Код испытаний и инспекции |
API 598 |
|
Температура |
-20 ~ 350°C |
|
Применяемая среда |
Вода, масло и газ |

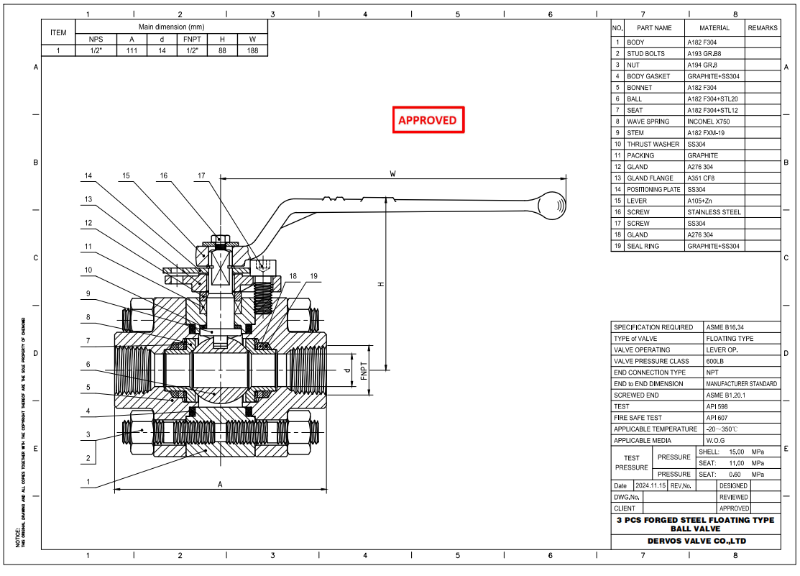

1. Трёхсекционный кованый корпус из нержавеющей стали A182 F304 обеспечивает превосходную коррозионную стойкость и высокую прочность для эксплуатации при давлении класса 600.
2. Конструкция с плавающим шаром обеспечивает надёжное герметичное перекрытие без утечек, простое обслуживание и эффективную работу в промышленных трубопроводных системах.
