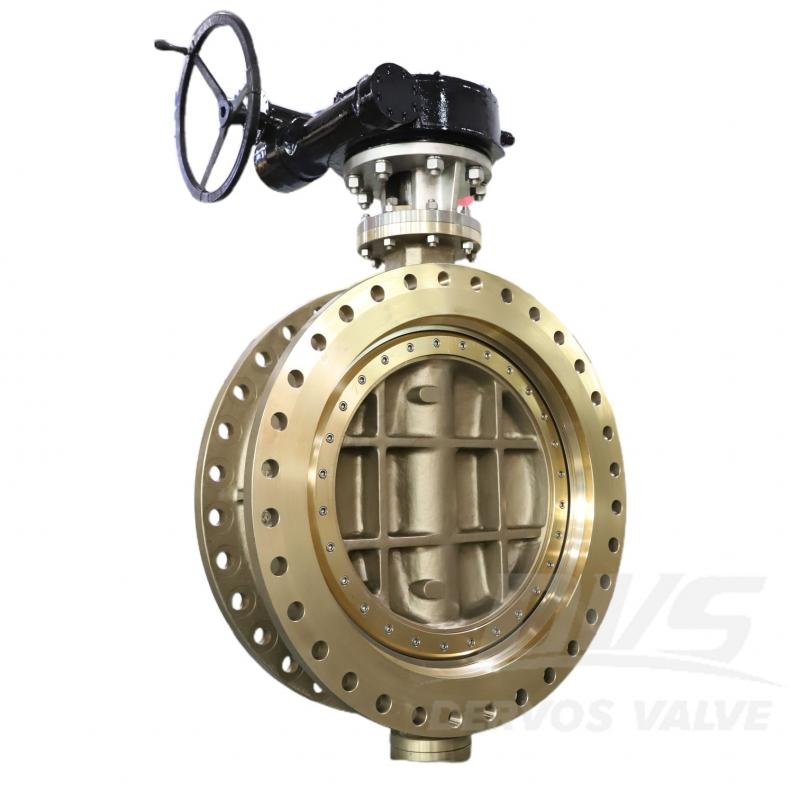

DN900 150LB C95500 Турбинный дисковый затвор с тройным эксцентриситетом и металлическим седлом

Дисковый затвор с металлическим седлом и тройным эксцентриситетом DN900 150LB изготовлен в соответствии со стандартом API 609. Корпус затвора изготовлен из материала C95500. Он имеет конструктивные характеристики: тройной эксцентриситет, двунаправленный, равное давление, нулевая утечка. Тип соединения – двухфланцевое соединение FF. Клапан работает в турбинном режиме.

  • Оплата:

    30% when order confirmed, 70% before shipment
  • происхождение продукта:

    China
  • Цвет:

    Customization
  • порт доставки:

    Shanghai, China
  • Время упреждения:

    30~60 days Ex Works after order confirmation
  • Material:

    C95500
  • Method of Operation:

    H,W,
запрос сейчас
Деталь продукта

Описание продукта

Тип

Дроссельный клапан

Размер

DN900

Давление

150 фунтов

Связь

FF двойной фланец

Операция

Турбина

Материал корпуса

Никель-алюминиевая бронза C95500

Норма дизайна

API 609

Лицом к лицу

MFR СТАНДАРТ

Размер фланца

AWWA C207 Класс D-2018

Код испытаний и проверок

API598

Температура

-29 ~ 150 °С

Применимая среда

Вода, нефть и газ

Функции

1. Поворотный затвор с металлическим седлом и тройным эксцентриситетом DN900 150LB C95500 обеспечивает высокоэффективное уплотнение благодаря своей конструкции с тройным эксцентриситетом, гарантируя минимальный износ и длительный срок службы.

2. Изготовленный из алюминиевой бронзы C95500, этот клапан обладает высокой устойчивостью к коррозии и износу, что делает его идеальным для сложных промышленных применений.

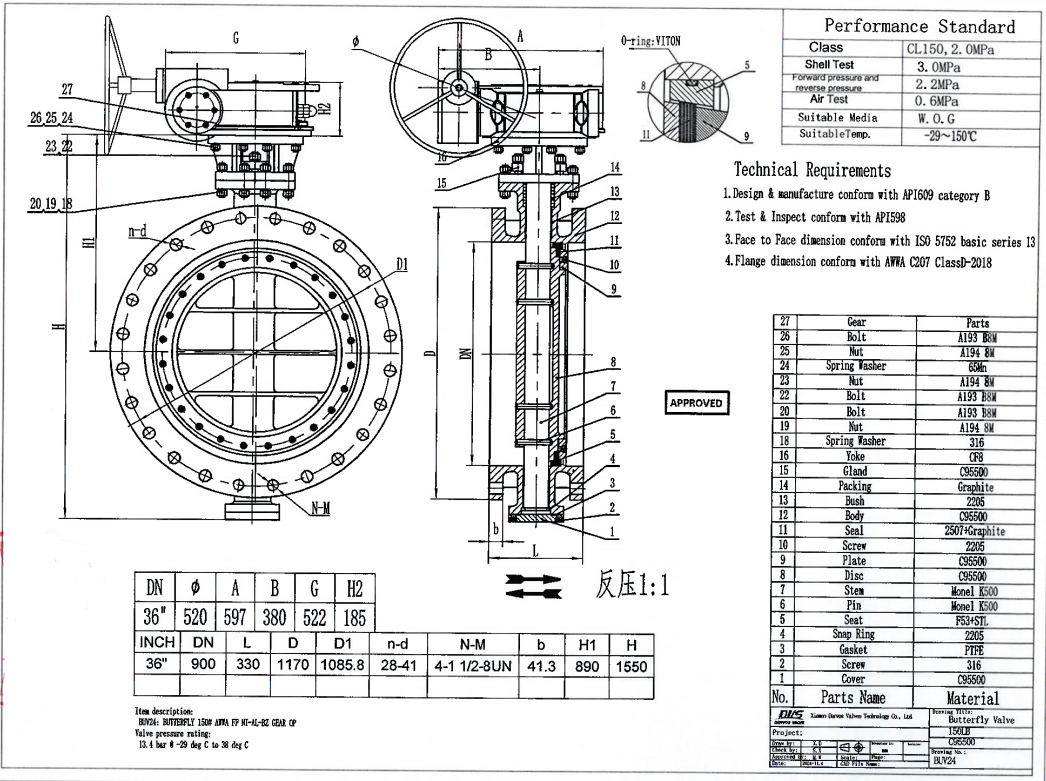

Технический чертеж поворотного затвора с металлическим седлом и тройным эксцентриситетом

Triple Offset Metal Seated Butterfly Valve

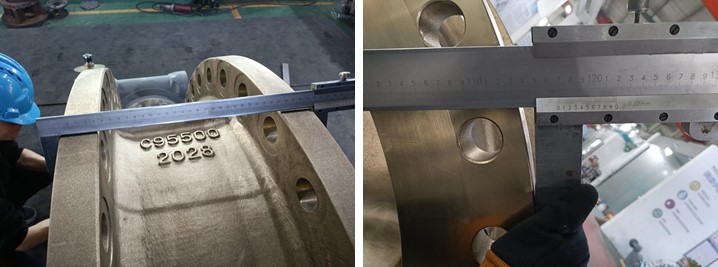

Проверка размеров

Triple Offset Metal Seated Butterfly Valve

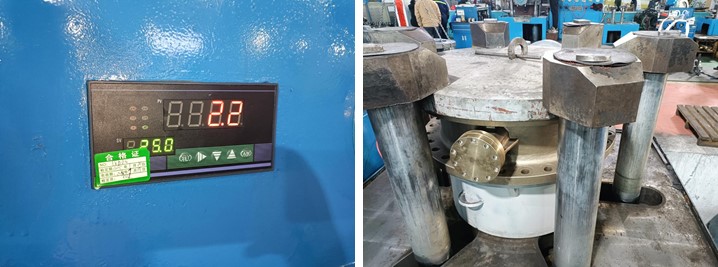

Испытание под давлением

Triple Offset Metal Seated Butterfly Valve

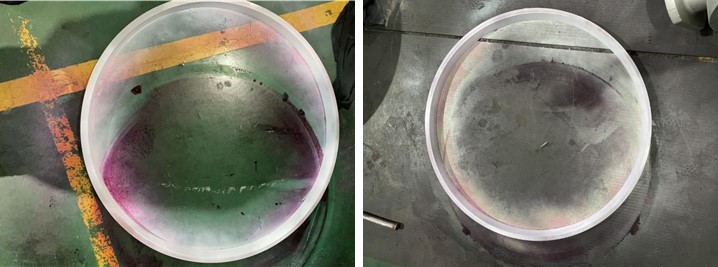

ПТ

Triple Offset Metal Seated Butterfly Valve

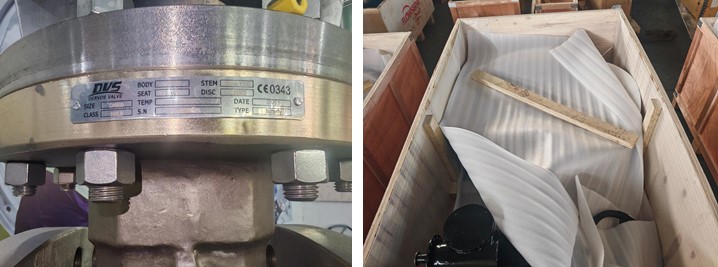

Паспортная табличка и упаковка

Triple Offset Metal Seated Butterfly Valve

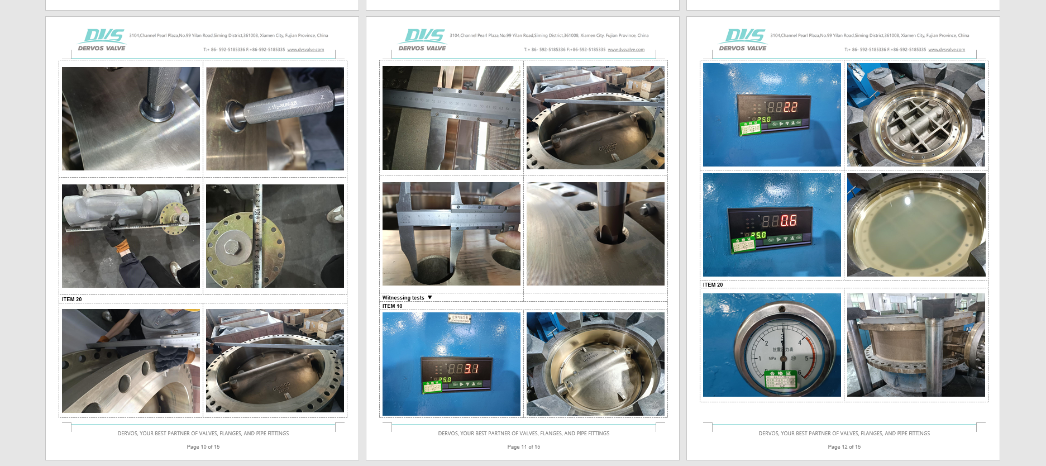

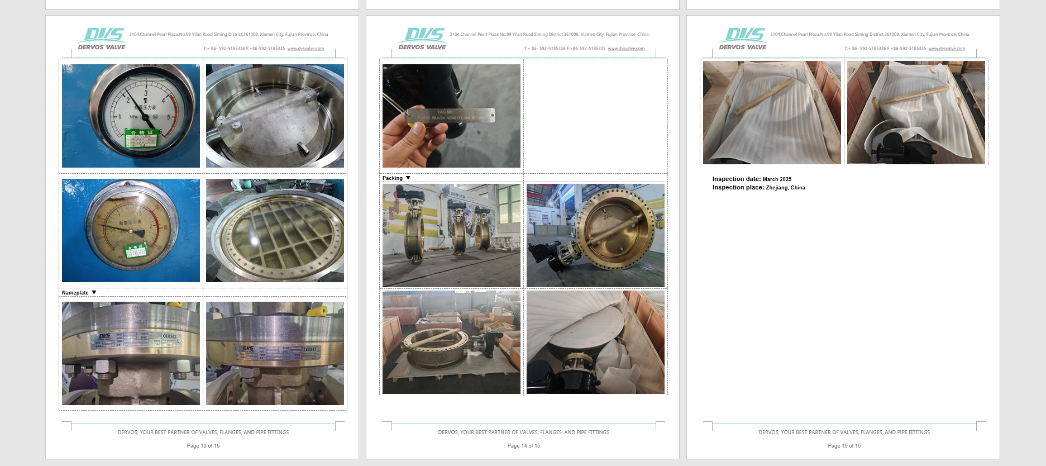

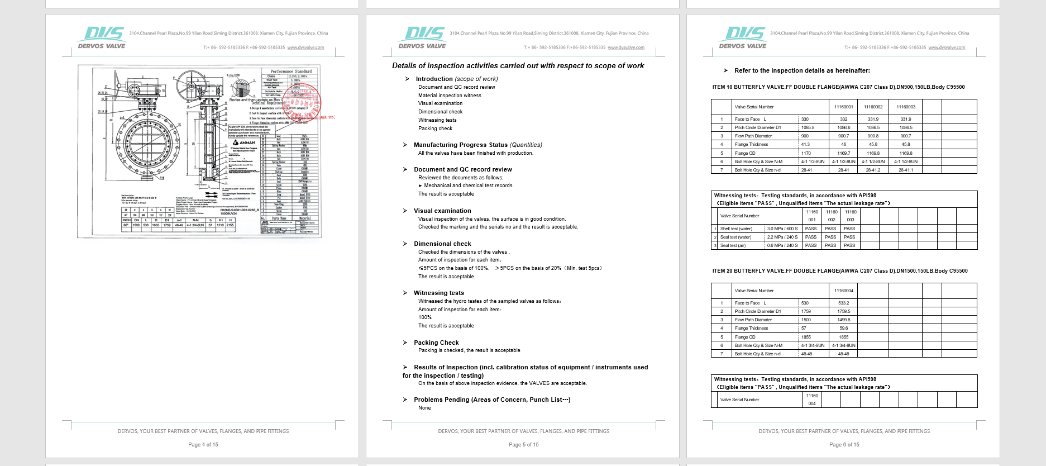

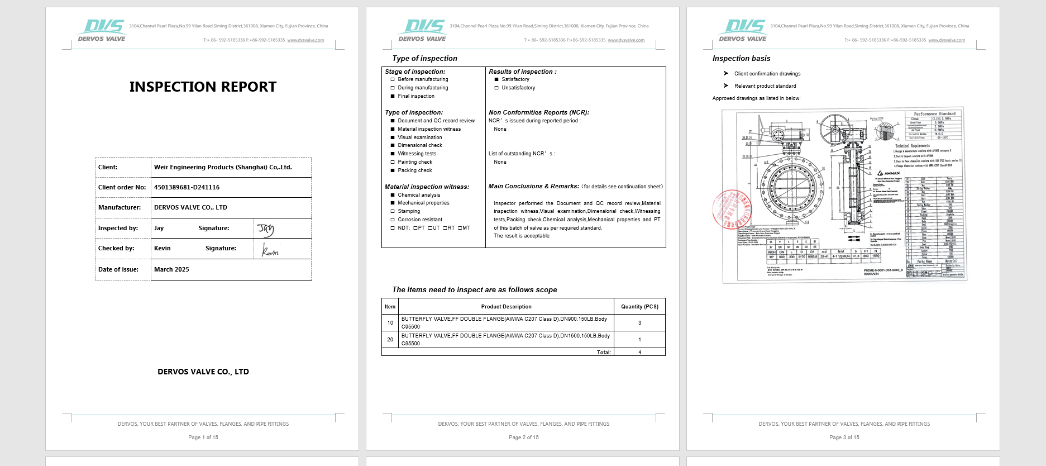

Отчет о проверке

Triple Offset Metal Seated Butterfly Valve

Triple Offset Metal Seated Butterfly Valve

Triple Offset Metal Seated Butterfly Valve

Triple Offset Metal Seated Butterfly Valve
