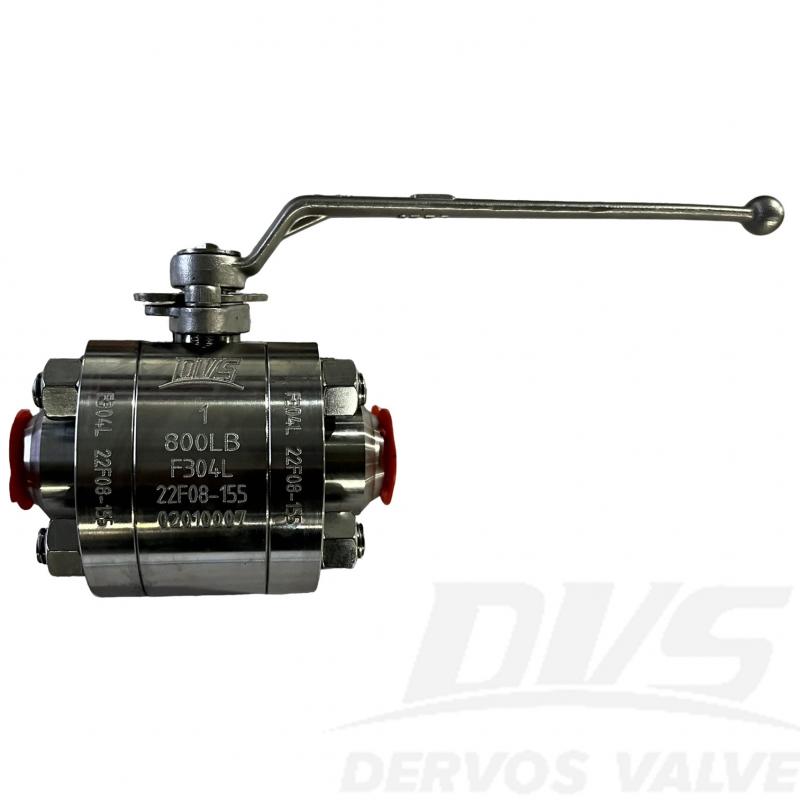

Кран шаровой плавающий из кованой стали DN25 800LB сделано в соответствии с ASME B16.34 Стандарт. Корпус клапана y изготовлен из стали марки F316L. Клапан оснащен болтами и гайками B8M/8M, не допускает использования витона, цинка, меди и их сплавов, имеет конструкцию без уплотнительных колец с сальником, а также прокладки и набивку из ПТФЭ для надежной герметизации. . Я т с с режим подключения является BW Sch 40 . Клапан управляется Ручка с запирающим устройством, материал SS .
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
F304L
|
Тип |
Кованый плавающий шаровой кран |
|
Размер |
Ду25 |
|
Давление |
800 фунтов |
|
Связь |
БВ |
|
Материал корпуса |
Ф304Л |
|
Норма дизайна |
ASME B16.34 |
|
От начала до конца |
Стандарт производителя |
|
Концевое соединение |
БВ |
|

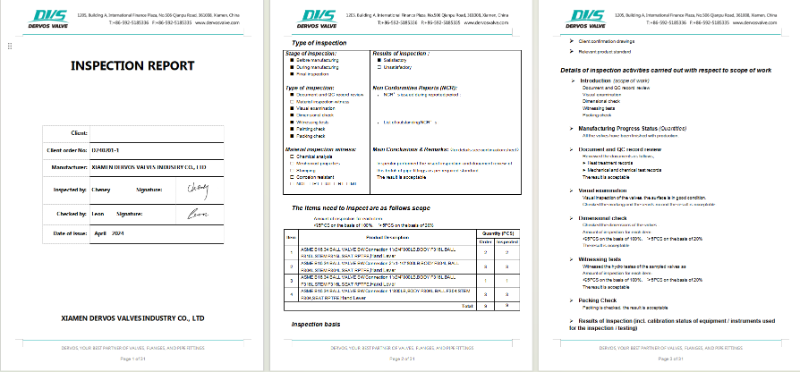

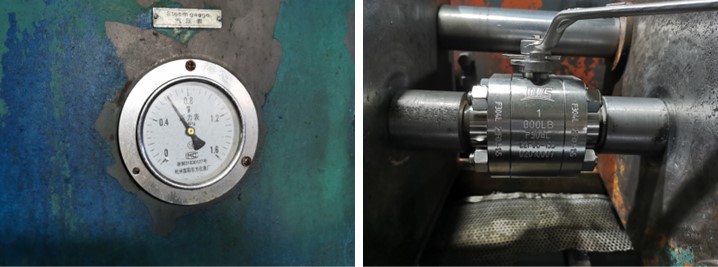

Код испытаний и проверок |
API 598 |
|
Температура |
- 29 ~ 190 °С |
|
Применимая среда |
Вода, нефть и газ |
1. Этот плавающий шаровой кран, изготовленный из кованой стали F316L, обеспечивает превосходную коррозионную стойкость и долговечность.
2. Разработанный в соответствии со стандартами ASME B16.34 с торцами под сварку встык (BW), он обеспечивает надежную работу при высоком давлении до 800 фунтов.
