Клапан запорный сильфонный DN200 PN16, RF, корпус 1.4408
加载中...

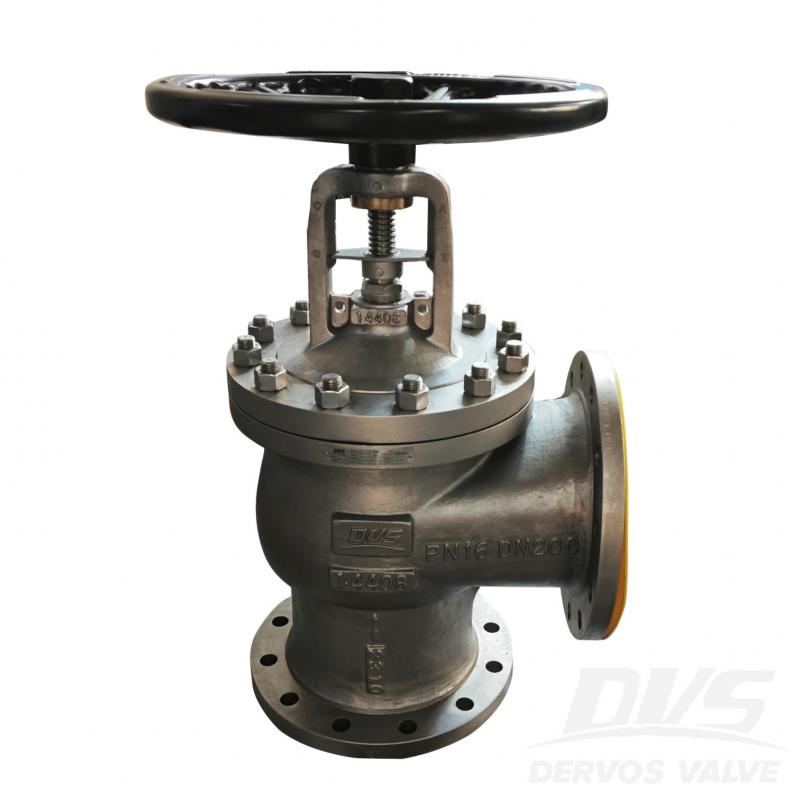

Запорный клапан с сильфонным уплотнением DN200 PN16, RF, корпус 1.4408, EN13709

Клапан DN200 PN16 с сильфонным уплотнением изготовлен в соответствии со стандартом BS EN 13709. Корпус клапана изготовлен из EN 10213 1.4408. Он имеет структурные характеристики болта крышки корпуса, кронштейна подъемной штанги, углового типа, гофрированного трубного уплотнения и структурную длину 255 мм. Его режим соединения - RF. И он имеет режим управления маховиком.

  • Оплата:

    30% when order confirmed, 70% before shipment
  • происхождение продукта:

    China
  • Цвет:

    Customization
  • порт доставки:

    Shanghai, China
  • Время упреждения:

    30~60 days Ex Works after order confirmation
  • Material:

    EN 10213 1.4408
  • Method of Operation:

    Hand Wheel
запрос сейчас
Деталь продукта

Описание продукта

Тип

Шаровой клапан с сильфонным уплотнением

Размер

Ду200

Давление

ПН16

Связь

РФ

Операция

Ручное колесо

Материал корпуса

EN 10213 1.4408

Норма проектирования

BS EN 13709

Размеры лицом к лицу

Стандарт клиента.

Размеры фланцевых концов

BS EN 1092-1 B1

Код испытаний и проверок

BS EN 12266

Применимая среда

Вода, нефть и газ

Функции

1. Использование двойного уплотнения гофрированной трубки и набивки для предотвращения утечки среды и обеспечения нулевой утечки;

2. Встроенная направляющая конструкция позволяет избежать чрезмерного расширения и сжатия гофрированной трубы, продлевая срок ее службы.

Технический чертеж

DN200 PN16 Bellow Seal Globe Valve, RF, Body 1.4408, EN13709

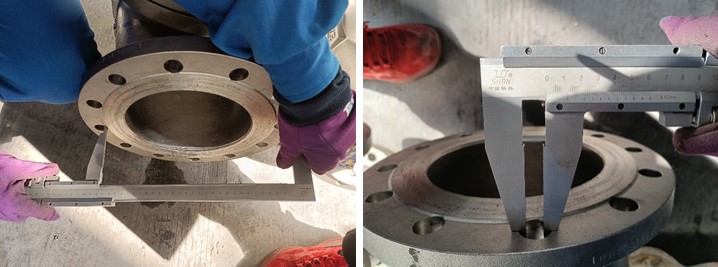

Проверка размеров

DN200 PN16 Bellow Seal Globe Valve, RF, Body 1.4408, EN13709

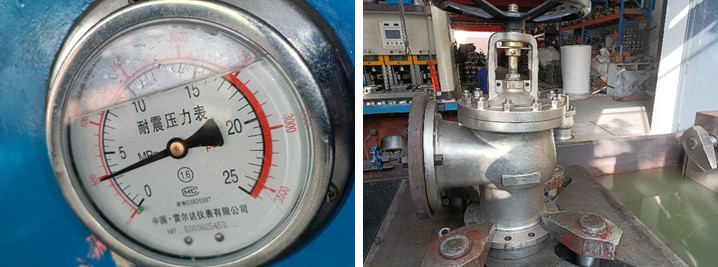

Испытание под давлением

DN200 PN16 Bellow Seal Globe Valve, RF, Body 1.4408, EN13709

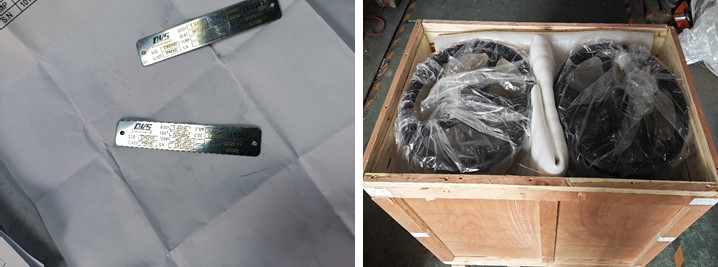

Паспортная табличка и упаковка

DN200 PN16 Bellow Seal Globe Valve, RF, Body 1.4408, EN13709

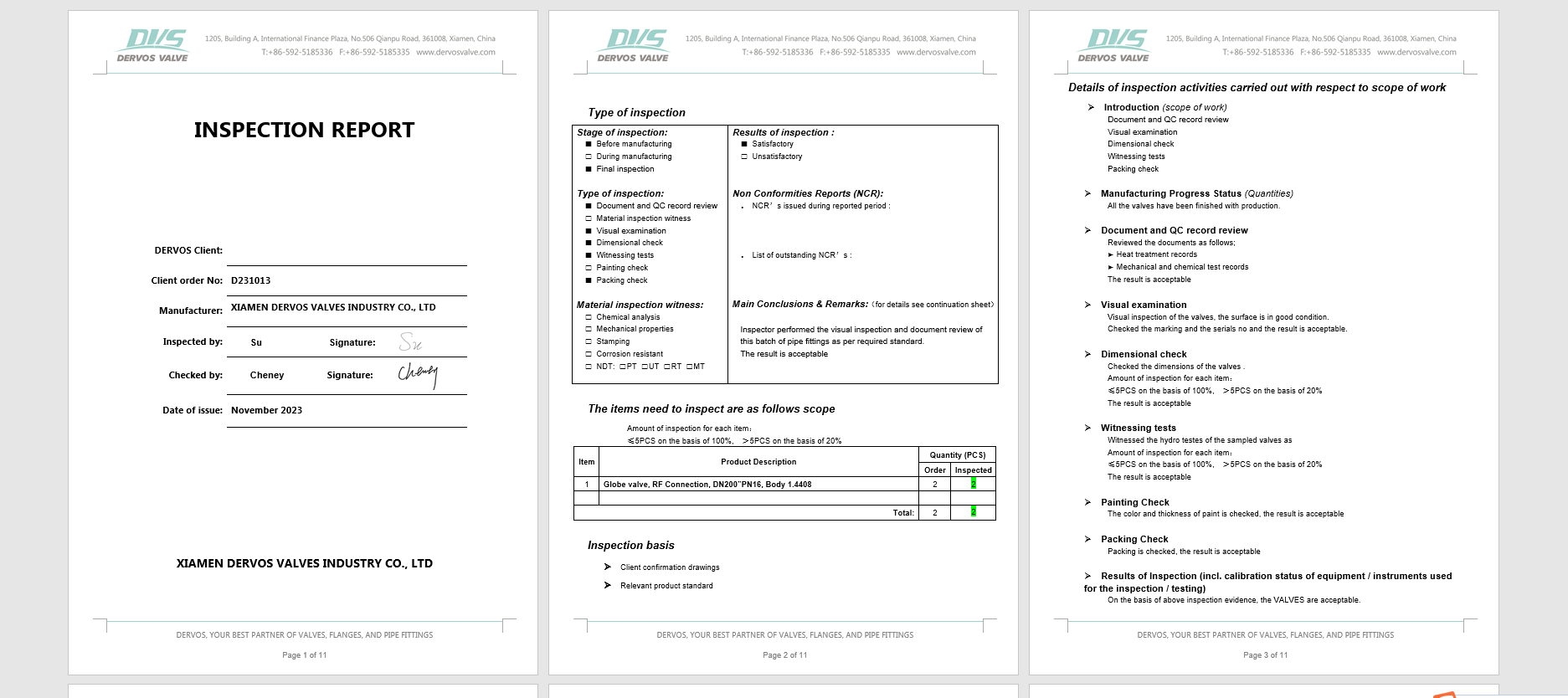

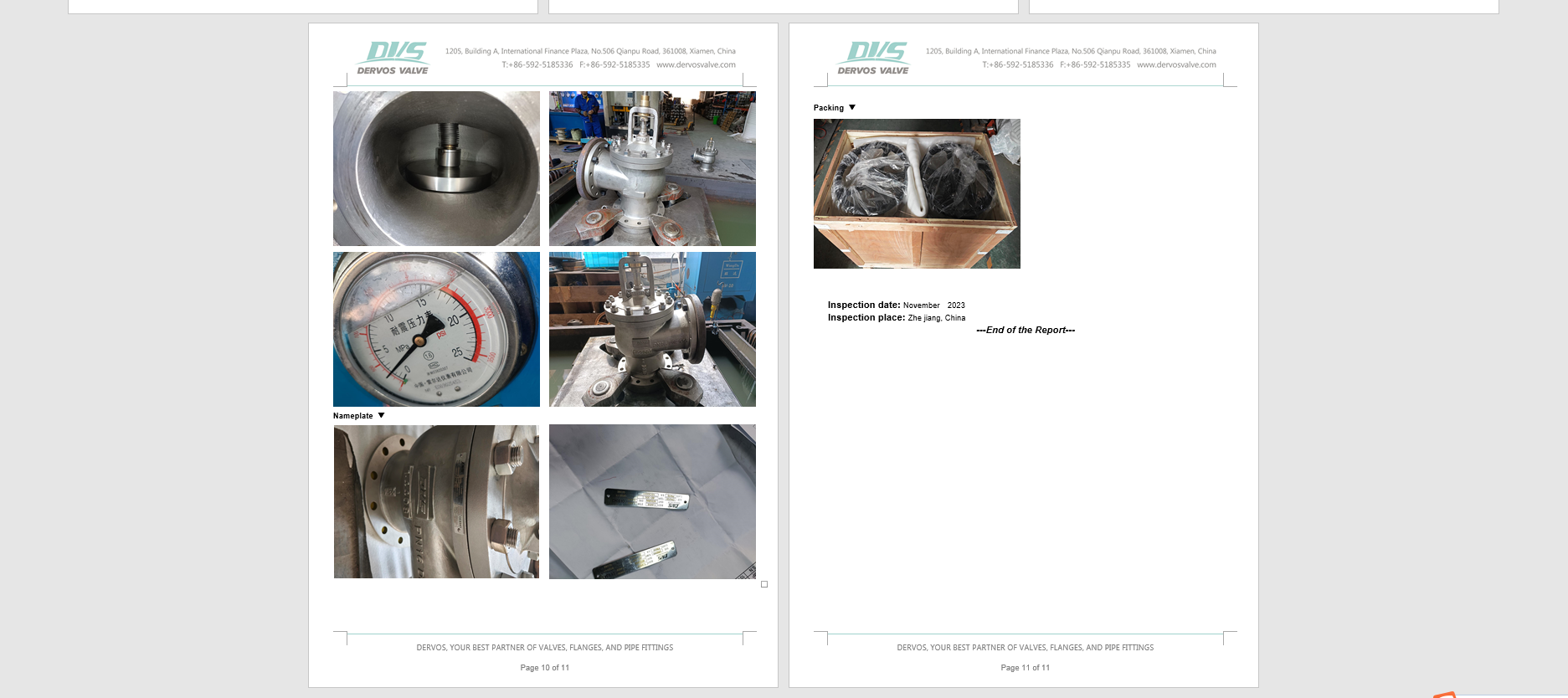

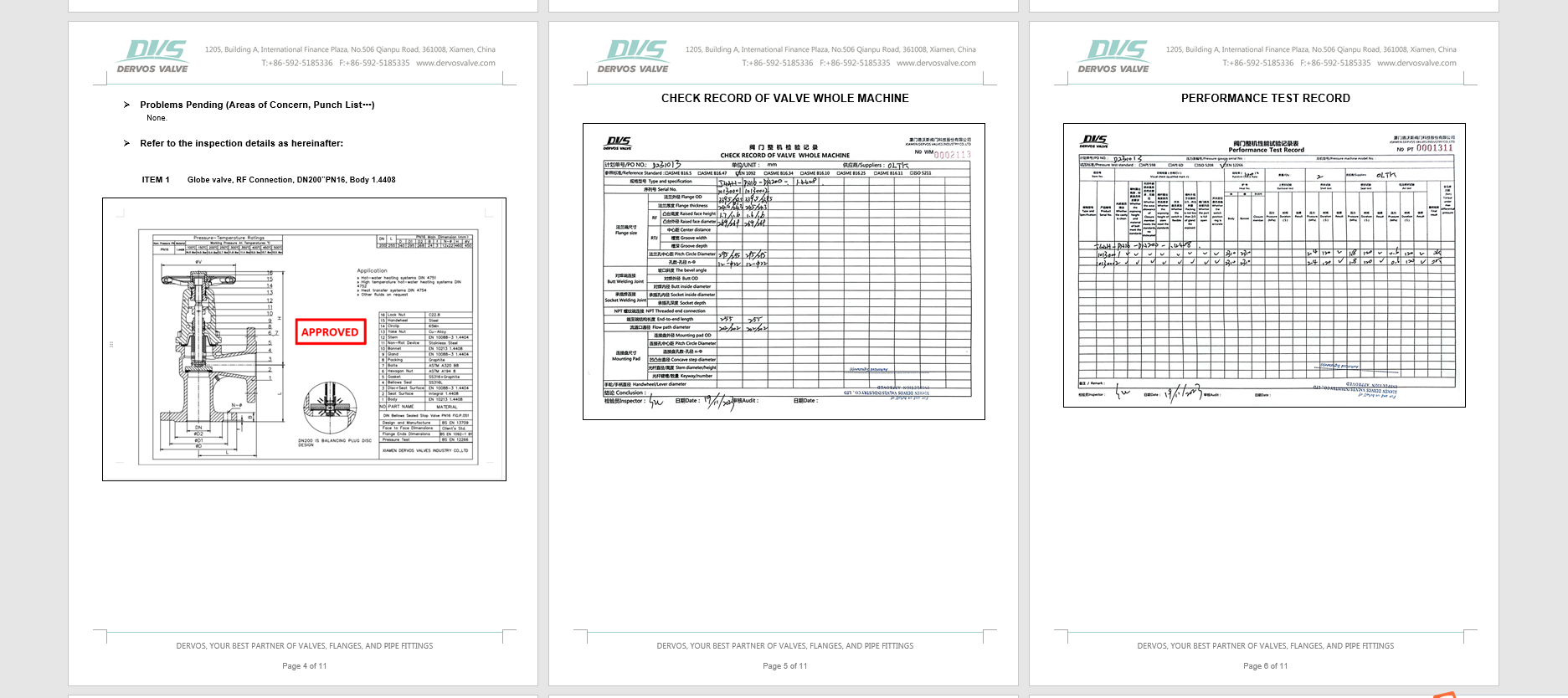

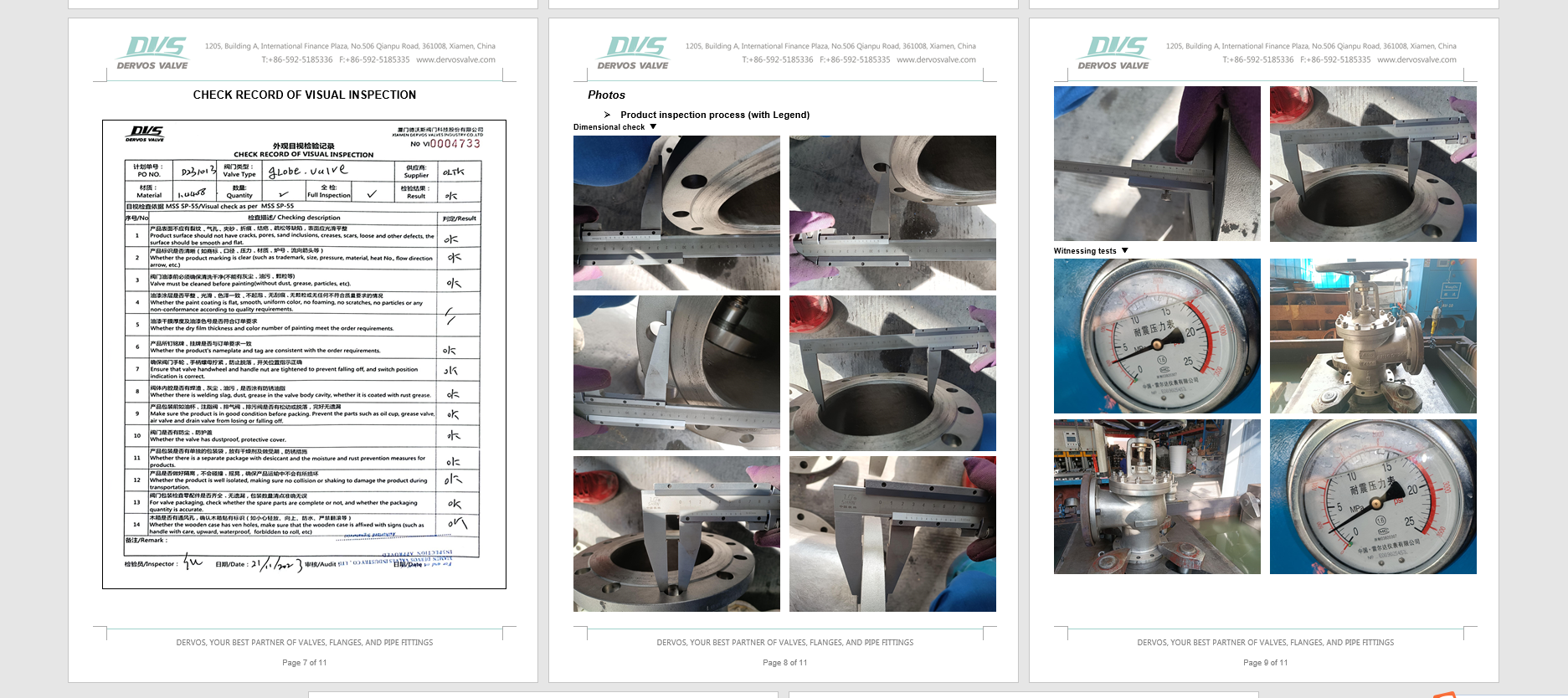

Отчет о проверке

DN200 PN16 Bellow Seal Globe Valve, RF, Body 1.4408, EN13709

DN200 PN16 Bellow Seal Globe Valve, RF, Body 1.4408, EN13709

DN200 PN16 Bellow Seal Globe Valve, RF, Body 1.4408, EN13709

DN200 PN16 Bellow Seal Globe Valve, RF, Body 1.4408, EN13709
