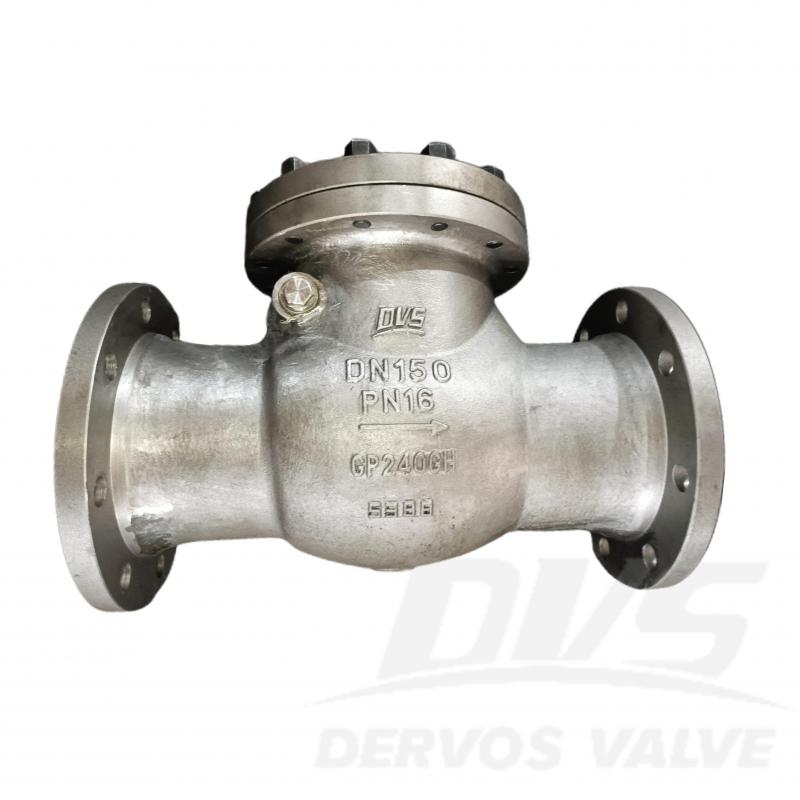

Корпус обратного клапана DN150 PN16 GP240GH EN1092-1 B

Клапан обратный поворотный DN150 PN16 изготовлен в соответствии со стандартом EN 558-11. Корпус клапана изготовлен из стали GP240GH EN 10213. Клапан имеет конструктивные характеристики поворотного типа с крышкой на болтах. Тип соединения – EN1092-1 B.

  • Оплата:

    30% when order confirmed, 70% before shipment
  • происхождение продукта:

    china
  • Цвет:

    Customization
  • порт доставки:

    Shanghai, China
  • Время упреждения:

    30~60 days Ex Works after order confirmation
  • Material:

    EN 10213 GP240GH
  • Method of Operation:

    H.W.
запрос сейчас
Деталь продукта

Описание продукта

Тип

Поворотный обратный клапан

Размер

Ду150

Давление

ПН16

Связь

EN1092-1 Б

Материал корпуса

EN 10213 GP240GH

Норма дизайна

BS EN 14341

Лицом к лицу

BS EN 558 Серия 1

Фланцевые концы

BS EN 1092-1

Код испытаний и проверок

BS EN 12266

Температура

-10 ~ 425 °С

Применимая среда

Вода, нефть и пар

Функции

1. Корпус из углеродистой стали GP240GH обеспечивает долговечность и надежность в условиях высоких температур и давления.

2. Фланцевое соединение EN1092-1 обеспечивает простоту монтажа и надежную герметизацию.

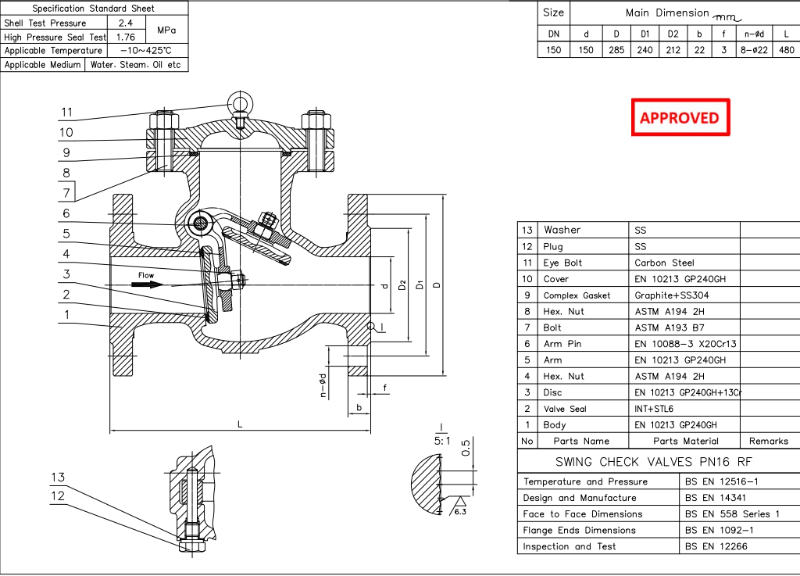

Технический чертеж поворотного обратного клапана

swing check valve

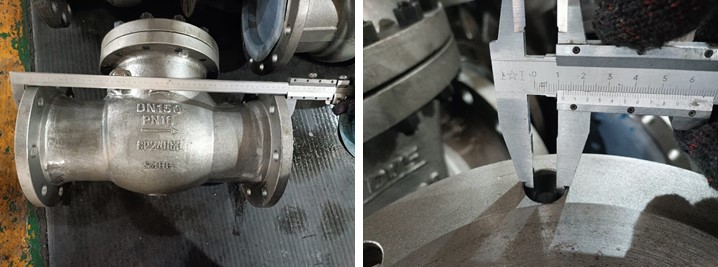

Проверка размеров

swing check valve

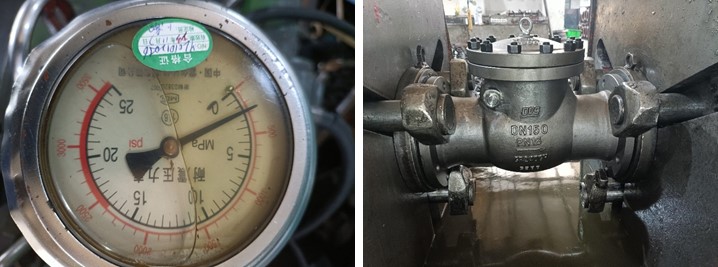

Испытание под давлением

swing check valve

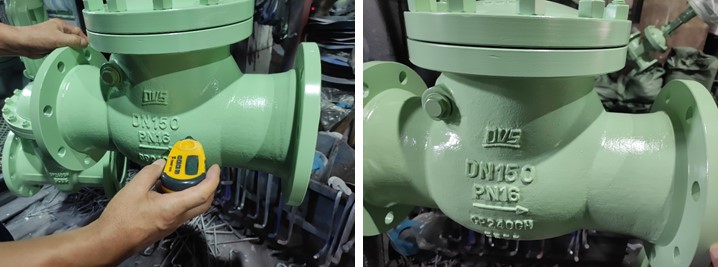

Рисование

swing check valve

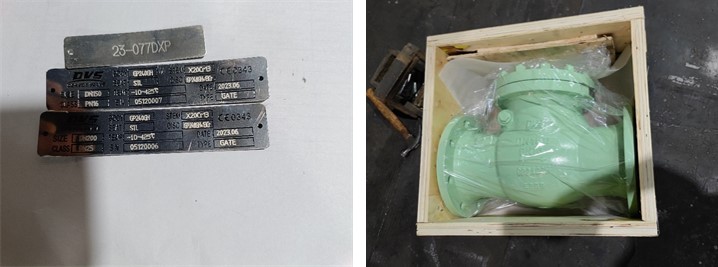

Паспортная табличка и упаковка

swing check valve

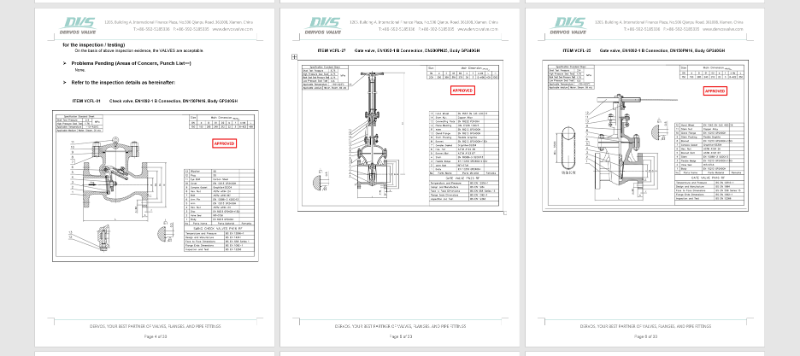

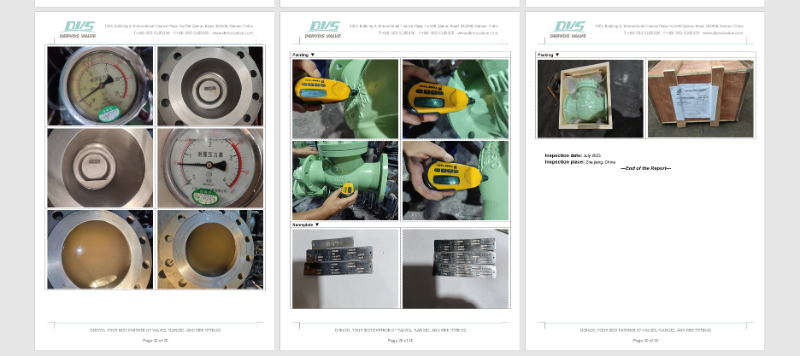

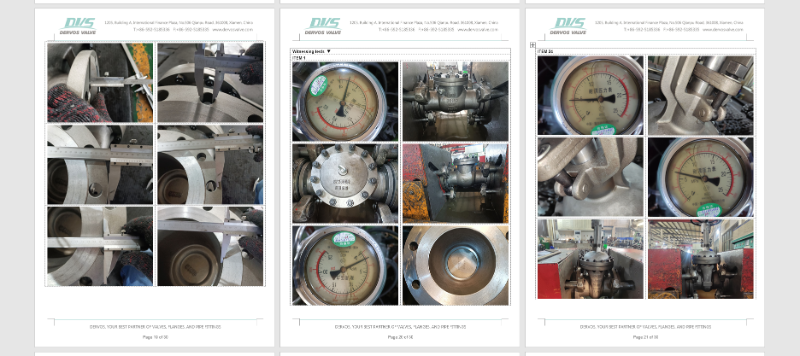

Отчет о проверке

swing check valve swing check valve swing check valve swing check valve
