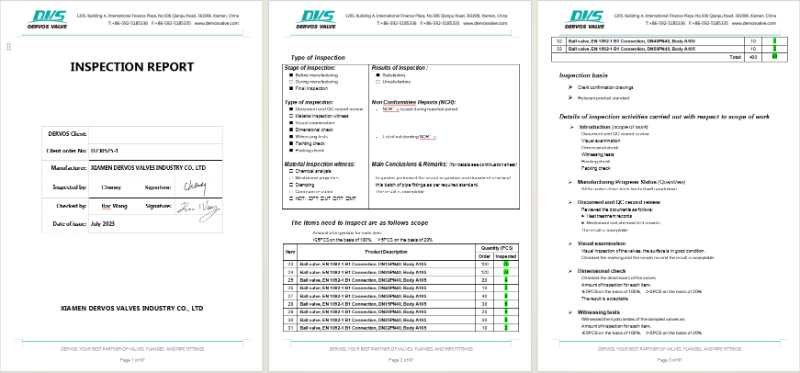

Если вы когда-либо сталкивались с задержками проекта из-за проблем с качеством клапанов или находитесь в процессе выбора квалифицированных поставщиков клапанов для предстоящего промышленного проекта, то понимание основных отчётов по проверке, необходимых при покупке задвижек, становится критически важным. Будучи ключевым элементом управления в трубопроводных системах, качество клапана напрямую влияет на безопасность и надёжность работы оборудования. Поэтому при покупке задвижек покупателям следует обращать внимание не только на цену и сроки поставки, но и на то, что поставщик может предоставить полные отчёты по проверке. Обязательные отчеты о проверках ● Отчет об испытаниях материалов (MTR) Цель: Проверить, что основные компоненты клапан , такие как корпус, крышка и шток, соответствуют указанным стандартам материалов (например, ASTM, DIN, EN). Важность: предотвращает выход клапана из строя в условиях коррозии или высокого давления из-за некачественных материалов. ● Отчет об испытаниях под давлением Гидростатическое испытание: проверка прочности клапана под заданным давлением. Испытание на герметичность: гарантирует отсутствие утечек в клапане при рабочем давлении. Важность: подтверждает, что клапан соответствует требуемому расчетному давлению. ● Отчет о проверке размеров Содержание: Проверка соответствия конструктивной длины клапана, размеров фланцев, толщины стенок и т. д. проекту и стандартам (ANSI, EN, GB). Важность: обеспечивает правильное совмещение с трубопроводной системой и предотвращает отклонения при монтаже. ● Отчет о неразрушающем испытании (НК) Методы: включают ультразвуковой контроль (УЗК), радиографический контроль (РТ), магнитопорошковый контроль (МТ) и капиллярный контроль (КП). Важность: проверка отсутствия внутренних дефектов в отливках и сварных швах повышает надежность работы клапана в долгосрочной перспективе. ● Отчет об испытаниях покрытия и окраски Содержание: Проверка толщины краски, адгезии, твердости, стойкости к солевому туману и т. д. Важно: обеспечивает высокую коррозионную стойкость клапана при использовании на открытом воздухе, в морской или химической среде. ● Заключительный отчет по инспекции Содержание: Включает в себя подробные записи о внешнем виде, эксплуатационных характеристиках, маркировке, упаковке и других элементах проверки. Важность: Демонстрирует, что клапан прошел строгий контроль качества перед поставкой. Заключение При закупке задвижек требование от поставщиков предоставлять полные отчёты о проверке — это не только подтверждение качества продукции, но и гарантия безопасности и надёжности проекта в целом. Ознакомление с этими отчётами позволяет заказчикам снизить эксплуатационные риски, сократить расходы на техническое обслуживание и продлить срок службы оборудования. Вопросы и ответы В1: Почему при покупке задвижек обязателен отчет об испытаниях материалов (MTR)? А1: Материал определяет устойчивость клапана к давлению, коррозионную стойкость и срок службы. Различные условия эксплуатации требуют опр...
Фланцевый шаровой кран из нержавеющей стали – это распространённая промышленная арматура. Запорный элемент (шар) приводится в движение штоком и вращается вокруг оси шарового крана, обеспечивая открытие и закрытие трубопровода, а также управление потоком жидкости. Помимо простых функций открытия/закрытия, фланцевые шаровые краны из нержавеющей стали также могут использоваться для регулирования потока жидкости. В частности, шаровые краны с V-образным отверстием и жёстким уплотнением, благодаря высокому усилию сдвига между V-образным сердечником шара и сварным седлом из твёрдого сплава, особенно подходят для сред, содержащих волокна или мелкие твёрдые частицы. В промышленном применении многоходовые фланцевые шаровые краны из нержавеющей стали обеспечивают гибкое слияние, перенаправление и переключение потока среды, а также перекрытие любого отдельного канала для обеспечения нормальной работы остальных трубопроводов. Для обеспечения долгосрочной стабильной работы эти краны, как правило, требуют горизонтальной установки. В зависимости от способа управления фланцевые шаровые краны из нержавеющей стали подразделяются на ручные, пневматические и электрические, что позволяет адаптировать их к различным условиям эксплуатации. Стандарты для фланцевых шаровых кранов из нержавеющей стали Для обеспечения надежной работы и постоянного качества фланцевые соединения из нержавеющей стали шаровой клапан соответствуют следующим стандартам: • Проектирование и производство: GB12237-89, API608, API 6D, JPI 7S-48, BS5351, DIN3357; • Размеры фланцев: JB/T74–90, GB9112–9131, ANSI B16.5, JIS B2212–2214, DIN2543,EN1092; • Строительные размеры: GB12221-89, ANSI B16.10, JIS B2002, DIN3202, EN558; • Проверка и испытания: JB/T 9092, API 598, API6D. Эти стандарты не только гарантируют взаимозаменяемость и совместимость клапанов, но и обеспечивают их безопасность и надежность в различных промышленных условиях. Модели и характеристики фланцевых шаровых кранов из нержавеющей стали Распространенные модели и параметры фланцевых шаровых кранов из нержавеющей стали включают: Электрический фланцевый шаровой кран Q941F: размер DN15–200, давление 0,6–10 МПа, материал: литая сталь/нержавеющая сталь Шаровой кран ANSI Q41F из углеродистой стали: размер DN15–200, давление 150–900 фунтов, материал: углеродистая сталь / литая сталь Шаровой кран из нержавеющей стали ANSI Q41F: размер DN15–200, давление 150–900 фунтов, материал: нержавеющая сталь Кран шаровой червячный фланцевый Q341F: размер DN15–200, давление 0,6–6,4 МПа, материал: углеродистая сталь / нержавеющая сталь Пневматический шаровой кран из нержавеющей стали Q641F: размер DN15–200, давление 0,6–6,4 МПа, материал: нержавеющая сталь Основные характеристики фланцевых шаровых кранов из нержавеющей стали • [endif] Отличная износостойкость: сердечник шарового крана с жестким уплотнением покрыт легированной сталью, а седло клапана имеет покрытие из легированной стали, что обеспечивает высокую износостойкость. • [endif] Надежная герметизация:...

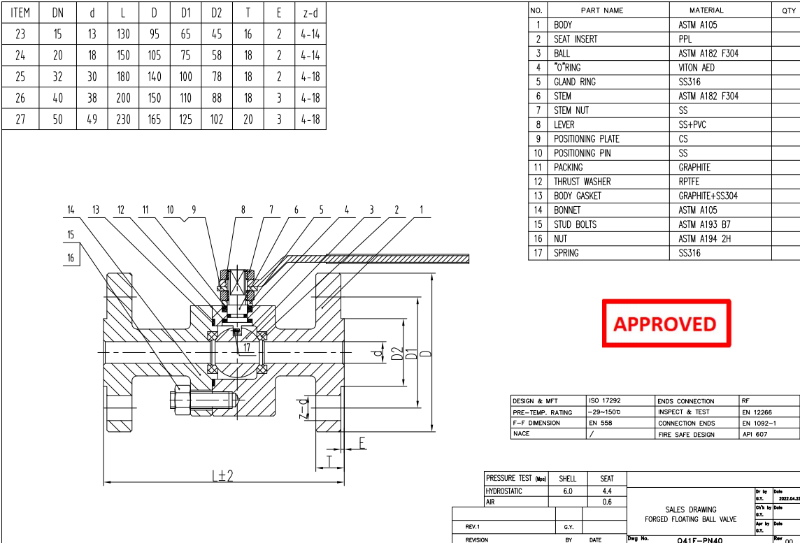

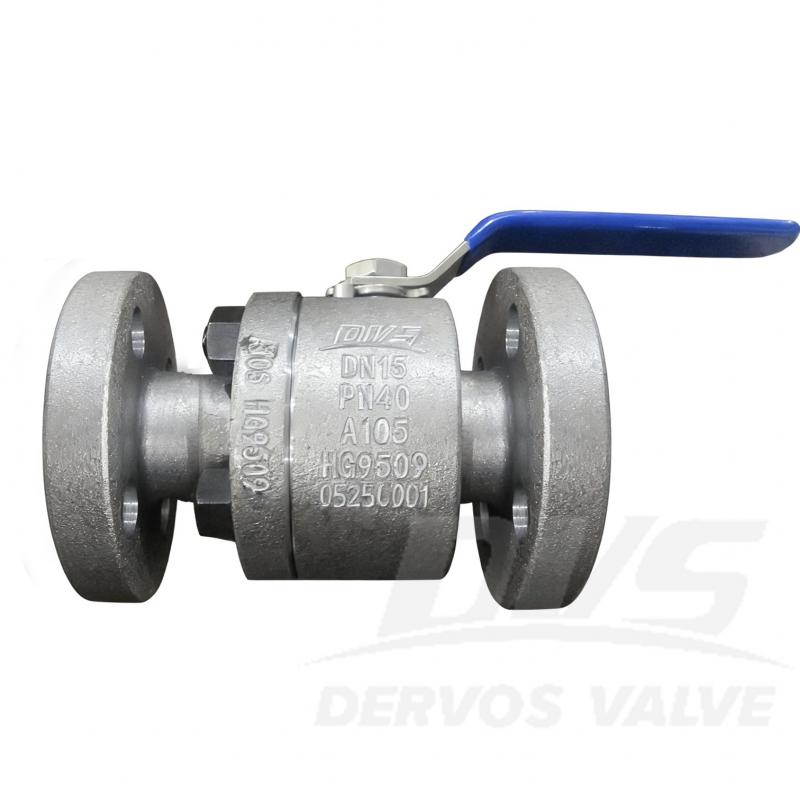

Кованый шаровой кран с плавающим шаром DN15 PN40 изготовлен в соответствии со стандартом ISO 17292. Корпус крана изготовлен из стали ASTM A105N. Он имеет конструктивные характеристики: плавающий шар, полнопроходной, огнестойкий, антистатичный, с противовыбросовым штоком. Тип соединения – EN 1092-1 B1. Управление – маховик.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
ASTM A105N
|
Тип |
Кованый плавающий шаровой кран |
|
Размер |
Ду15 |
|
Давление |
ПН40 |
|
Связь |
EN 1092-1 B1 |
|
Операция |
ГВ |
|
Материал корпуса |
ASTM A105N |
|
Норма дизайна |
ИСО 17292 |
|
Измерение FF |
EN 558 |
|
Тестирование и инспекция Код |
EN 12266 |
|
Соединение заканчивается |
EN 1092-1 |
|
Температура |
- 29 ~ 150 °С |
|
Применимая среда |
Вода, нефть и газ |
1. Кованый корпус ASTM A105 обеспечивает высокую прочность и устойчивость к давлению для надежной эксплуатации.
2. Управление с помощью маховика обеспечивает простоту управления и точное регулирование расхода в компактных трубопроводах.
