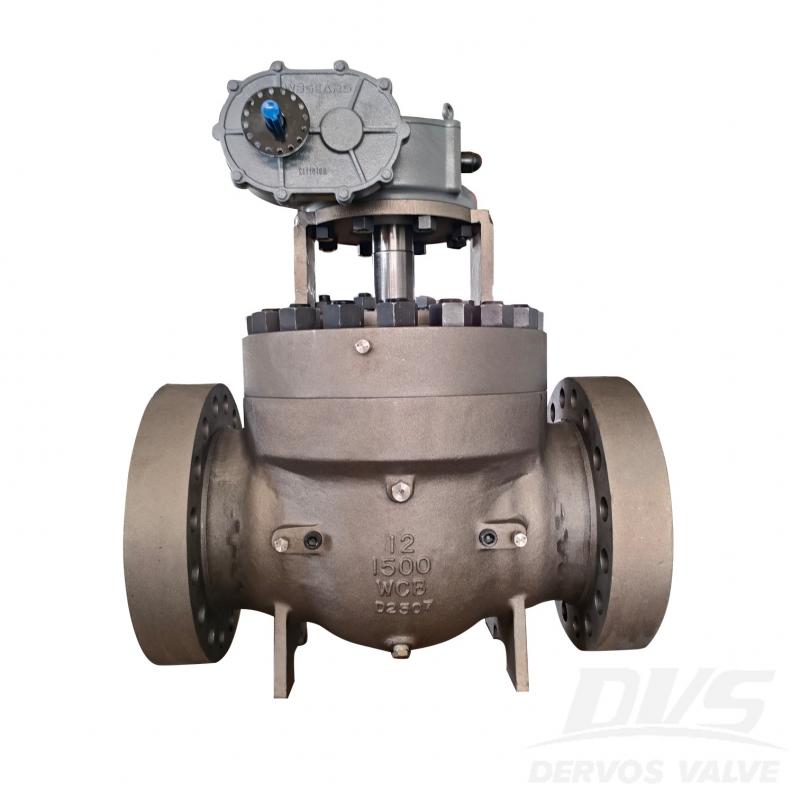

12-дюймовый шаровой кран с верхним входом на 1500 фунтов изготовлен в соответствии со стандартом API 6D. Корпус клапана изготовлен из ASTM A216 WCB. Он имеет структурные характеристики установленного сверху фиксированного шара, полнопроходного, пожаробезопасного дизайна и антистатического, противовыбросового типа. -стойкий шток, внутренний диаметр: 295 мм. Режим подключения — RTJ. Имеет режим работы турбины.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
ChinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
ASTM A216 WCBMethod of Operation:
Turbine Operation|
Тип |
Шаровой клапан с верхним входом |
|
Размер |
12" |
|
Давление |
1500 фунтов |
|
Соединение |
РТЖ |
|
Эксплуатация |
Работа турбины |
|
Материал корпуса |
ASTM A216 WCB |
|
Проектная норма |
API 6D |
|
Пред. & Темп. |
АСМЕ Б16.34 |
|
Лицом к лицу |
АСМЕ Б16.10 |
|
Конец десятицентовой монеты. |
АСМЕ Б16.5 |
|
Кодекс испытаний и проверок |
API 6D |
|
Температура |
-20 ~ 120°C |
|
Применимый носитель |
Вода, нефть и газ |
1. Шаровой кран с верхним входом имеет конструкцию, монтируемую сверху, что позволяет проводить прямое техническое обслуживание или замену сердечника клапана и уплотнений без демонтажа трубопровода, что значительно снижает объем работ по техническому обслуживанию и время простоя;
2. Он имеет конструкцию с фиксированным седлом в сочетании с высококачественными уплотнительными материалами, что обеспечивает надежную двунаправленную герметизацию и эффективно предотвращает утечку среды.
