Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
ASTM A494 CU5MCuCMethod of Operation:

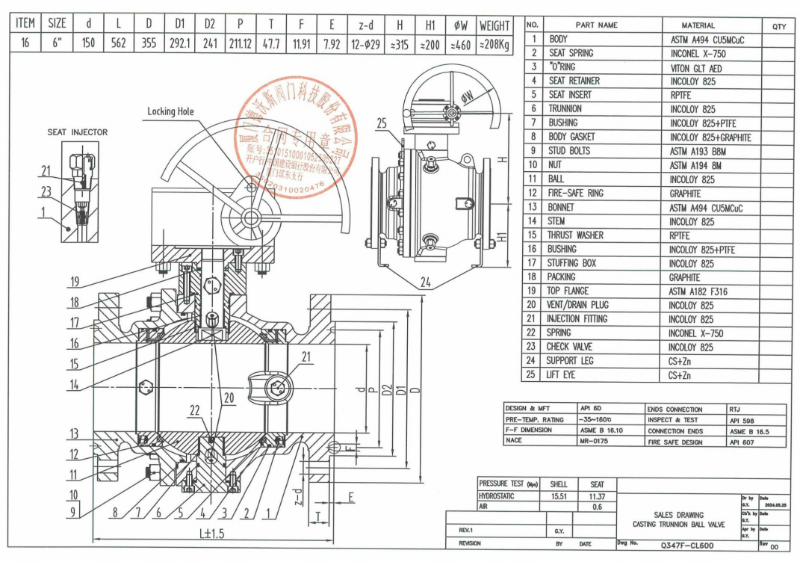

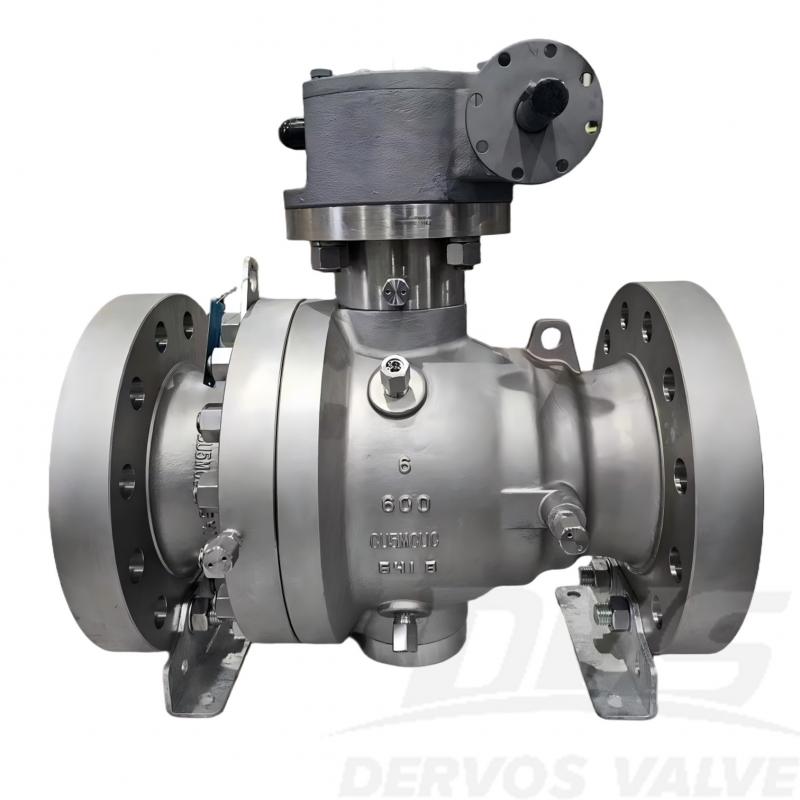

Gear Operator6-дюймовый (15,75 л) литой шаровой клапан с цапфой из стали CU5MCuC изготовлен в соответствии со стандартом API 6D. Корпус клапана изготовлен из стали ASTM A494 CU5MCuC. Он имеет конструктивные особенности: шаровой клапан с цапфой (DBB), впрыск смазки в шток и седло, огнестойкость по стандарту API 6FA, антистатические свойства и защита от выдувания, материалы соответствуют стандарту NACE MR0175. Тип соединения – RTJ. Клапан оснащен редукторным приводом (с блокировочным устройством). режим работы.
|
Тип |
Кастинг Т руннион Б все В альве |
|
Размер |
6 дюймов |
|
Давление |
600 фунтов |
|
Связь |
РТЖ |
|
Операция |
Механизм привода редуктора (с блокирующим устройством) |
|
Материал тела |
ASTM A494 CU5MCuC |
|
Стандарт проектирования |
API 6D |
|
Лицом к лицу |
ASME B16.10 |
|
Окончательное соединение |
ПТЖ |
|
Кодекс испытаний и контроля |
API 598 |
|
Температура |
-35 ~ 160 °С |
|
Применимый носитель |
Вода, нефть и газ |
1. Корпус из литой никель-алюминиевой бронзы CU5MCuC обладает превосходной устойчивостью к коррозии и кавитации в морской воде.
2. Шаровая конструкция с цапфовым креплением и торцами RTJ обеспечивает стабильную герметичность и надежную работу в условиях давления класса 600.
Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.
