происхождение продукта:
ChinaЦвет:
Customizationпорт доставки:
Ningbo/Shanghai,ChinaВремя упреждения:
30~55 days Ex Works After Order ConfirmationMaterial:
ASTM A105Method of Operation:
Handwheelзапорный клапан с сильфонным уплотнением имеет конструкцию с сильфонным уплотнением,, которая полностью устраняет недостатки нормального старения уплотнения штока клапана и легко протекает,, не только повышает энергоэффективность,, но и повышает безопасность производственного оборудования,. 3 снижает затраты на техническое обслуживание и частое техническое обслуживание. также обеспечивает чистую и безопасную рабочую среду.простая структура и низкая цена делают его практически не"конкурентным".
краткая информация
тип | шаровой вентиль |
нормальный размер | 1.5 дюймов |
нормальное давление | 150 фунтов |
строительство | крышка на болтах, наружный винт и бугель, выдвижной шток, сильфонное уплотнение |
тип соединения | ВЧ фланец |
операция | штурвал |
код дизайна | ASME B16.34, API 602 |
лицом к лицу | асме б16.10 |
конец фланца | асме б16.5 |
испытание и осмотр | API 598 |
материал корпуса | астм а105 |
применимый темп | -29℃~+425℃ |
заявление | вода, нефть, газ |
особенность структуры
1. конструкция с двойным уплотнением (гофрированная труба + набивка). при выходе из строя сильфона, также не следует использовать набивку штока;
2. внешняя утечка, и соответствие международным стандартам герметизации;
3. отсутствие потерь жидкости, снижение потерь энергии, и повышение безопасности оборудования предприятия;
4. длительный срок службы, сокращение количества работ по техническому обслуживанию, снижение эксплуатационных расходов;
5. прочная конструкция сильфонного уплотнения,, обеспечивающая нулевую утечку через шток клапана, и не требующая технического обслуживания.
технический чертеж
измерение
наш сервис
обслуживание клиентов dervos является одним из наших самых больших конкурентных преимуществ. в dervos, мы предоставляем-
1.предложение в течение 24 часов или не позднее 3 дней
это позволит вам уложиться в срок подачи коммерческого предложения и повысить эффективность вашей работы
2.еженедельный отчет о статусе вашего заказа
таким образом, у вас будет четкое представление о вашем заказе. вам не нужно тратить время на то, чтобы подталкивать нас к обновлению статуса
3.гарантийный срок 18 месяцев
гарантийный талон будет выдан после отгрузки, и у вас не будет никаких проблем после покупки клапанов.
4.решение жалоб в течение 3 дней
быстрые и ответственные действия по жалобам защитят вашу репутацию и максимально сократят финансовые потери.
Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.

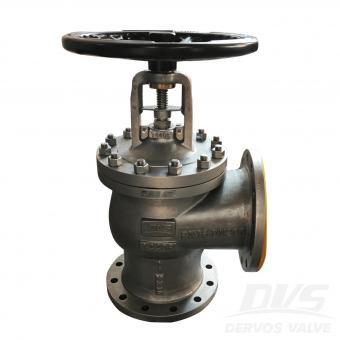

1,5-дюймовый 800-фунтовый шаровой клапан с сильфонным уплотнением спроектирован с наружным винтом и хомутом, маховиком, поворотным концом. Клапан с уменьшенным отверстием имеет корпус из кованой стали a105n. конструктивная особенность1. внешний винт и хомут2. поднимающийся стебель3. дизайн капотаУплотнение уплотнения 4.bellow для надежного уплотнения стержня5. уменьшенная конструкция отверстия6. управляемое колесо быстрая деталь тип земной шар клапан размер 1,5 «» Расчетное давление учебный класс 800 структура бб, Ось & amp; y, уменьшенный порт, сильфонное уплотнение тип соединения разъем сварной шов операция маховик код проекта апи 602 концы с концами как я B16.10 конец соединения как я B16.11 давление & amp; температура как я B16.34 тест & amp; стандарт осмотра апи 598 материал корпуса кованый Steel Astm A105 отделочный материал отделка 8 применимая температура -29 ℃ ~ 425 ℃ применение w.o.g происхождения Китай связанные знаниячто такое уплотнительный клапан для сальниковых клапанов с сильфонным уплотнением приварен нижний конец сильфона к штоку клапана, чтобы рабочая жидкость не размывала шток клапана. другой конец помещен между корпусом клапана и крышкой клапана для образования статического уплотнения. конструкция с двойным уплотнением гарантирует, что при повреждении сильфонного уплотнения также будет работать уплотнение штока. шаровые клапаны с сильфонным уплотнением подходят для таких сред, как пар, легковоспламеняющиеся, взрывчатые, теплообменные масла, высокочистые, токсичные среды и т. д. специальные тестыПомимо общих испытаний, которые мы проведем (гидравлические и воздушные испытания), мы также могли бы проводить испытания на прочность при растяжении, металлографические испытания, испытания на летучие выбросы и испытания nde (ut, rt, pt, mt) по специальным запросам клиентов.
