Клапан-заглушку трубопровода стоит рассмотреть, если трубопровод перекрывается заглушкой несколько раз в год или если одна обычная перенастройка приводит к часам простоя, подъемным работам или серьезному воздействию опасных остатков. Никакое универсальное количество циклов не гарантирует окупаемость. Крупная критическая линия, работающая дважды в год, может оправдать инвестиции, в то время как небольшая доступная линия, работающая ежемесячно — нет.   Решение должно основываться на стоимости и риске каждого отдельного случая полной изоляции, а не только на частоте.   Не существует стандартного правила «две операции в год»   Некоторые поставщики используют одну или две ежегодные перенастройки в качестве порогового значения для предварительного отбора. Это может послужить началом обсуждения, но не является инженерным правилом. Частота имеет совершенно разные последствия для вспомогательной линии DN50 и магистрали технологического газа DN600.   Для предварительного анализа полезны, но не обязательны следующие диапазоны: Частота установки заглушек Первичная интерпретация Один раз за капитальный ремонт или реже Съемная заглушка или очковая заглушка часто более экономичны. От одного до трех раз в год Тщательно сравните трудозатраты, подъемные работы, продолжительность простоя и риск среды. От ежеквартально до ежемесячно Клапан-заглушка быстрого действия quick-action line blind обычно является отличным кандидатом. Еженедельно или чаще Специально разработанная или автоматизированная изоляция заслуживает детального рассмотрения; также убедитесь, что клапан-заглушка подходит для требуемого циклического режима работы.   Низкая частота работы все же может оправдать установку, если каждое событие требует установки лесов, крана, нескольких слесарей-монтажников или длительного перерыва в производстве. И наоборот, частая работа не оправдывает клапан-заглушку, если техпроцесс не соответствует ее требованиям по давлению, температуре, материалам или обслуживанию.   Учитывайте полный цикл перенастройки   Традиционная установка заглушек — это больше, чем просто перенос пластинки. После того как линия приведена в безопасное состояние, рабочие ослабляют болты, раздвигают фланцевое соединение, устанавливают глухую или проставочную пластину, заменяют прокладки, восстанавливают центровку, затягивают соединение и выполняют проверку на герметичность. Для больших размеров требуются такелажные работы и оборудование для доступа.   Быстродействующая заглушка трубопровода удерживает поворотную или сдвижную пластину внутри установленного узла. В документации производителей обычно указывается переключение силами одного человека за считанные минуты вместо человеко-часов, необходимых для традиционных работ с фланцами. Эти цифры полезны для предварительной оценки, но при расчете проекта следует использовать собственные процедуры предприятия и зафиксированные во время остановов показатели времени.   Используйте простое сравнение: Годовая сэкономленная стоимость = количество операций в ...

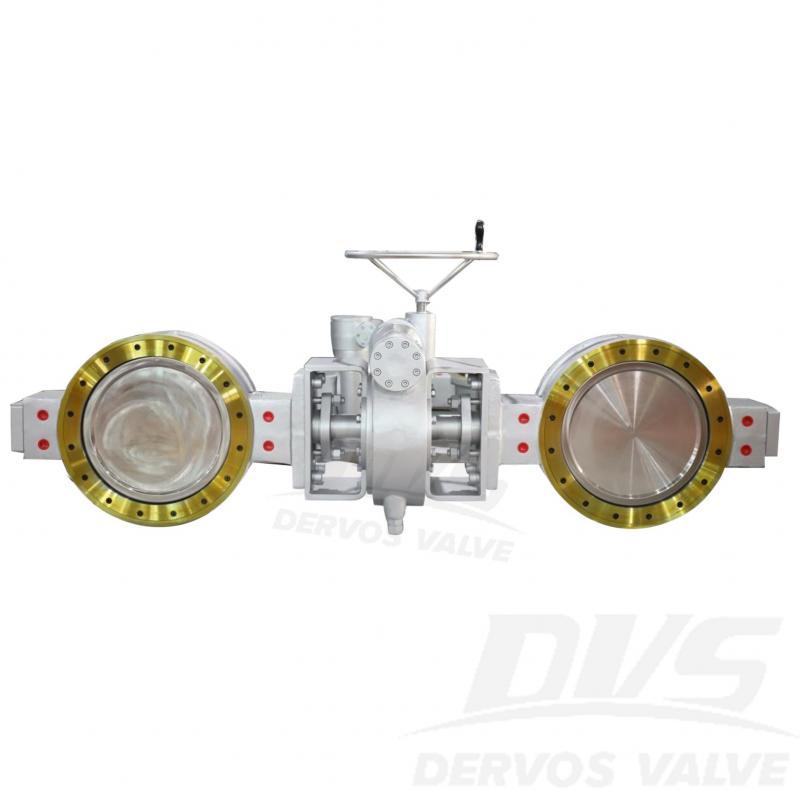

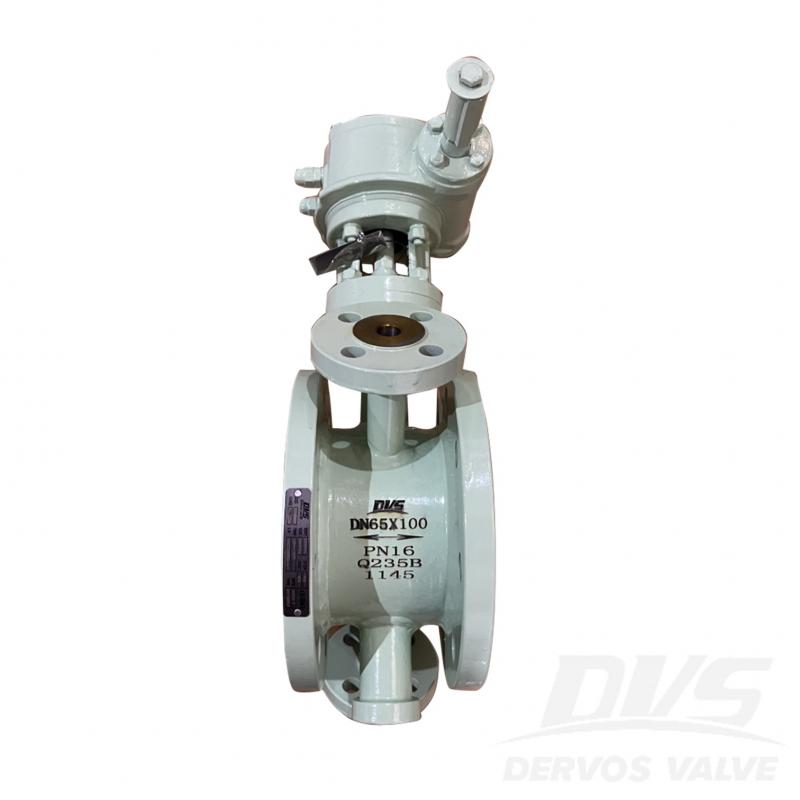

Когда трубопровод необходимо часто открывать и надежно изолировать, поворотная заглушка обычно является лучшим выбором. Она позволяет оставить механизм заглушки постоянно установленным и дает операторам возможность переключаться между открытым и закрытым положениями без необходимости многократного снятия фланцевой заглушки на болтах. Глухой фланец стоит дешевле и имеет меньше движущихся частей, но он лучше подходит для закрытия конца трубы, который будет оставаться закрытым в течение длительного времени.   В этом ответе предполагается, что под «глухим фланцем» понимается сплошной фланец, приболченный к концу трубы или патрубка. Очковая заглушка или съемная заглушка-проставка, установленная между двумя фланцами, — это другое устройство, хотя оно и создает аналогичный барьер из сплошного металла для изоляции.   Частое открытие меняет расчет стоимости   Цена покупки говорит в пользу глухого фланца. Его конструкция проста, а техническое обслуживание в основном сводится к проверке зеркала фланца, прокладки, шпилек и гаек. Если закрытие будет нарушаться только во время периодических остановочных ремонтов, такую простоту трудно превзойти.   Повторяющееся открытие меняет картину. Снятие глухого фланца требует остановки линии, сброса давления, дренажа или продувки, а также проверки безопасности. Затем необходимо ослабить болты, обеспечить поддержку фланца и разъединить уплотнительные поверхности. Для фланцев большего размера может потребоваться подъемное оборудование. Повторная сборка требует установки новой прокладки, контролируемой затяжки болтов и проверки на герметичность. Ни один из этих этапов не является необычным, но их повторение превращает недорогой компонент в трудоемкий метод эксплуатации.   Поворотная заглушка также требует изоляции и сброса давления в линии перед изменением положения, если только ее утвержденная конструкция и процедура эксплуатации прямо не предусматривают иное. Ее преимущество заключается в механической обработке: пластина, проставка или скользящий элемент остаются закрепленными в корпусе, а механизм разъединяет, перемещает и повторно зажимает уплотнительные поверхности. Ручной привод может подойти для умеренных рабочих усилий; электрический, пневматический или гидравлический привод может быть оправдан для больших размеров или дистанционного управления.   Поворотная заглушка сокращает объем работ по перемещению, но добавляет оборудование, требующее обслуживания   Для частого переключения поворотная заглушка может сократить время выполнения задачи и уменьшить необходимость многократного перемещения тяжелых пластин, болтов и прокладок. Ее открытое или закрытое положение обычно видно по внешнему индикатору положения, что помогает при проверке на месте. Это также позволяет избежать необходимости постоянно раздвигать соединенные трубопроводы для установки или снятия заглушки.   Эти преимущества сопровождаются дополнительным техническим обслуживанием. Направляющие, винты, редукторы, гидравлические компоненты, уплотнения и блокиро...

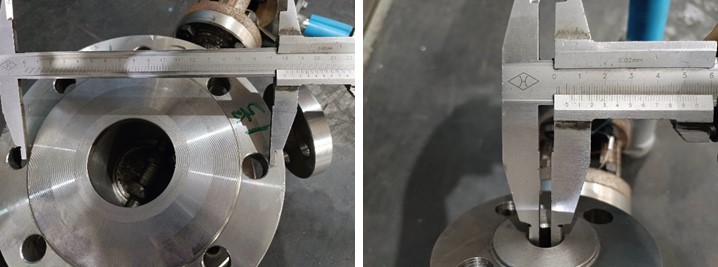

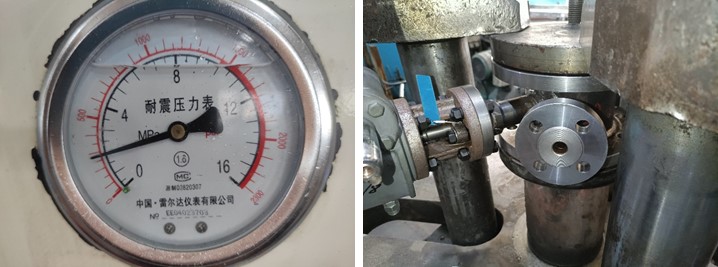

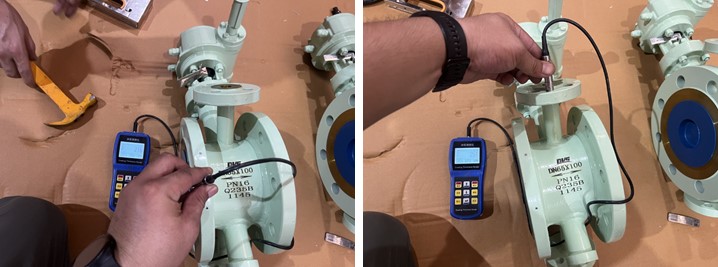

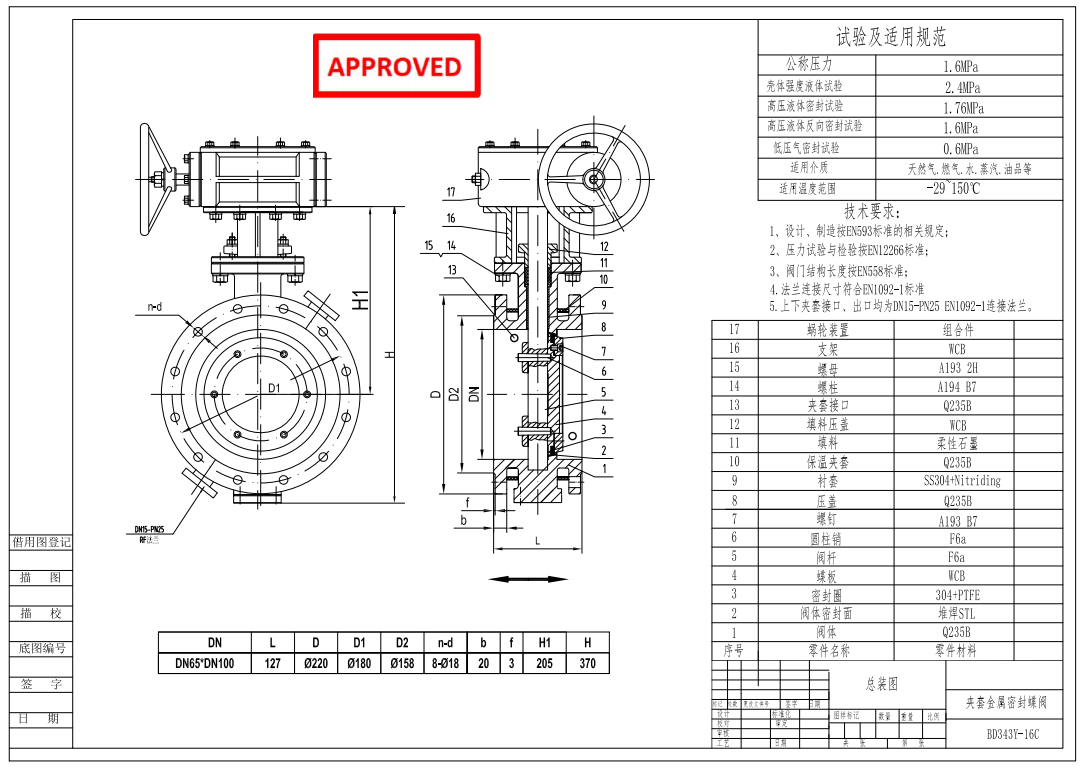

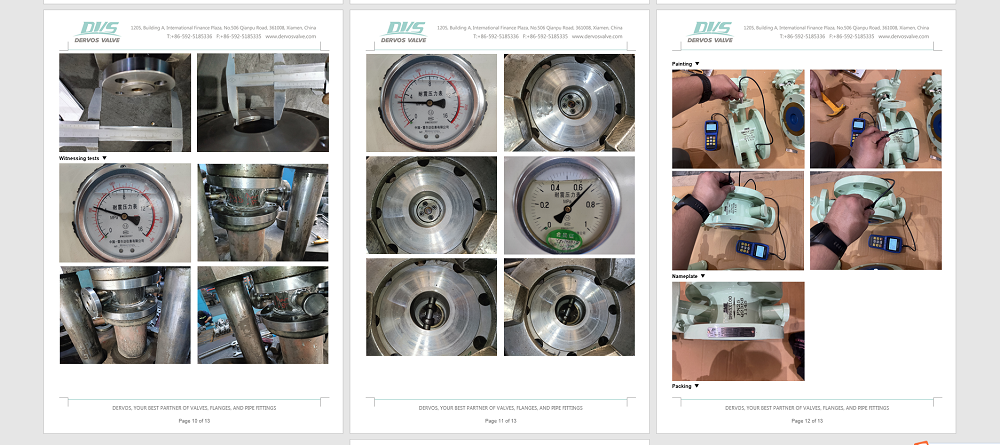

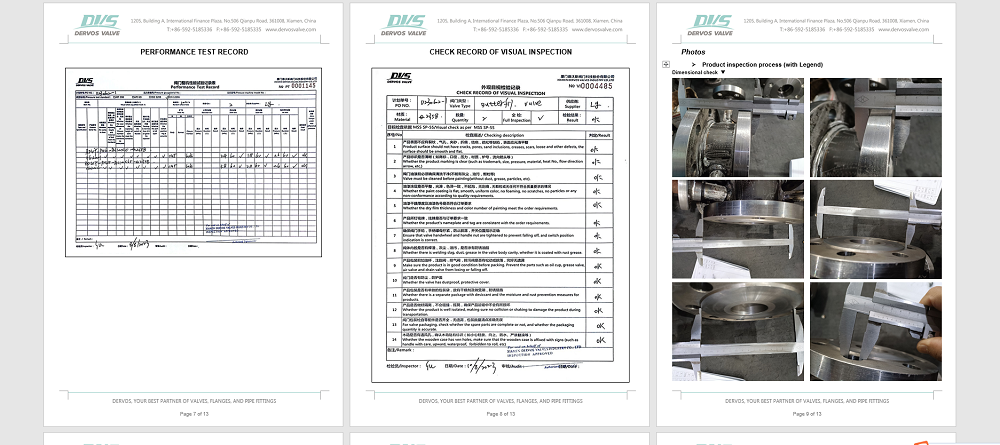

Да, заглушечный клапан обычно можно добавить в существующий трубопровод, но эта работа редко бывает такой простой, как вырезание короткого участка и установка клапана. Клапан должен соответствовать существующим фланцам и классу давления, но это лишь первая проверка. Ему также требуется пространство для освобождения уплотнительного механизма, перемещения заглушки, повторного зажима и обеспечения доступа для будущего обслуживания. Модифицированный трубопровод должен быть закреплен, осмотрен и испытан перед возвращением в эксплуатацию. Клапан, который помещается между концами труб, но не может выполнить полный рабочий ход, не пригоден для модернизации.   Начните с полного рабочего диапазона   Строительная длина показывает, сколько трубы необходимо удалить. Она не показывает, сколько места потребуется клапану, когда он начнет движение. Поворотный заглушечный клапан требует свободного пространства для дуги движения очковой заглушки. Это пространство может значительно выходить за пределы корпуса клапана. Близлежащие трубопроводы, кабельные лотки, перила, платформы, изоляция и металлоконструкции могут блокировать движение. Для сдвижной конструкции требуется достаточно места, чтобы пластина могла перемещаться вбок или вертикально. Приводной механизм, редуктор, гидравлический цилиндр или исполнительный механизм требуют дополнительного свободного пространства. Проверьте чертеж общего вида от производителя на предмет: ● Строительная длина ● Максимальная ширина и высота корпуса ● Полный ход пластины или радиус поворота ● Зазор для маховика, редуктора или исполнительного механизма ● Пространство, необходимое для снятия уплотнений и внутренних деталей ● Точки подъема и доступ для такелажных работ ● Безопасное положение для оператора   Не измеряйте расстояние только от осевой линии клапана. Редуктор может не задевать соседнюю трубу, в то время как заглушка может удариться о нее на середине хода. Ориентация также имеет значение. На вертикальных трубопроводах некоторые конструкции требуют определенного положения механизма, чтобы гравитация не сместила незакрепленный компонент. Например, инструкции производителя для одной конструкции с кулачковым приводом требуют, чтобы кулачковый механизм был установлен ниже очковой заглушки на вертикальной линии.   Проверьте существующий трубопровод перед выбором клапана   Старые чертежи полезны, но окончательная подгонка должна основываться на полевых измерениях. Существующие трубопроводы могли быть отремонтированы, перенаправлены или смещены с момента выпуска оригинальных чертежей. Зафиксируйте фактические данные: ● Внешний диаметр и сортамент трубы ● Стандарт фланца, размер, класс и тип уплотнительной поверхности ● Расстояние между зеркалами фланцев или предлагаемыми точками реза ● Осевая линия трубы и ориентация фланца ● Доступный люфт в существующей линии ● Толщина изоляции и обогрева ● Близлежащие опоры, направляющие и компенсаторы ● Рабочее и расчетное давление и температура ● Среда, припуск на коррозию и спецификация мат...
