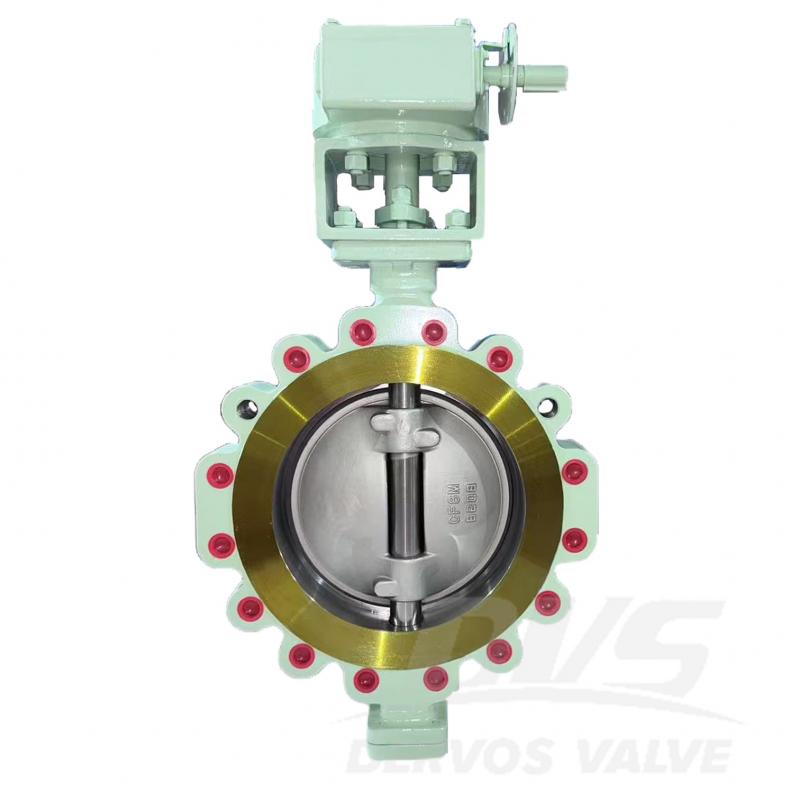

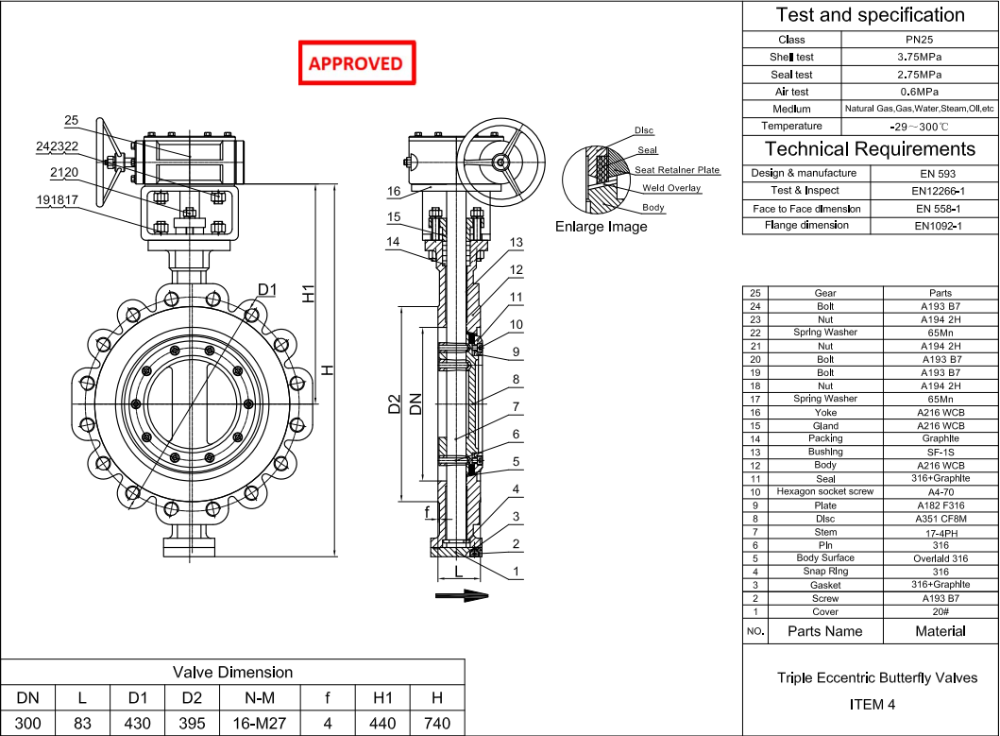

Затвор дисковый поворотный с тройным эксцентриситетом DN300 PN25 изготовлен в соответствии со стандартом EN 593. Корпус затвора изготовлен из WCB марки A216. Он имеет конструктивные характеристики: тройной эксцентриситет, многослойное уплотнение и монтажную длину 83 мм. Тип присоединения – LUG. Клапан имеет турбинный режим работы.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
A216 WCBMethod of Operation:
turbine
|
Тип |
Тройной эксцентриковый дроссельный клапан |
|
Размер |
DN300 |
|
Давление |
ПН25 |
|
Связь |
ЛУГ |
|
Операция |
турбина |
|
Материал корпуса |
A216 WCB |
|
Норма дизайна |
EN 593 |
|
Лицом к лицу |
EN 558-1 |
|
Размер фланца |
EN 1092-1 |
|
Код испытаний и проверок |
EN12266-1 |
|
Температура |
-29 ~ 300 °С |
|
Применимая среда |
Вода, нефть и пар |
1. Тройная эксцентриковая конструкция обеспечивает герметичность с нулевым трением и длительный срок службы в условиях высокого давления.
2. Корпус из литой стали WCB с турбинным приводом обеспечивает плавную работу и надежную работу в промышленных трубопроводных системах.
