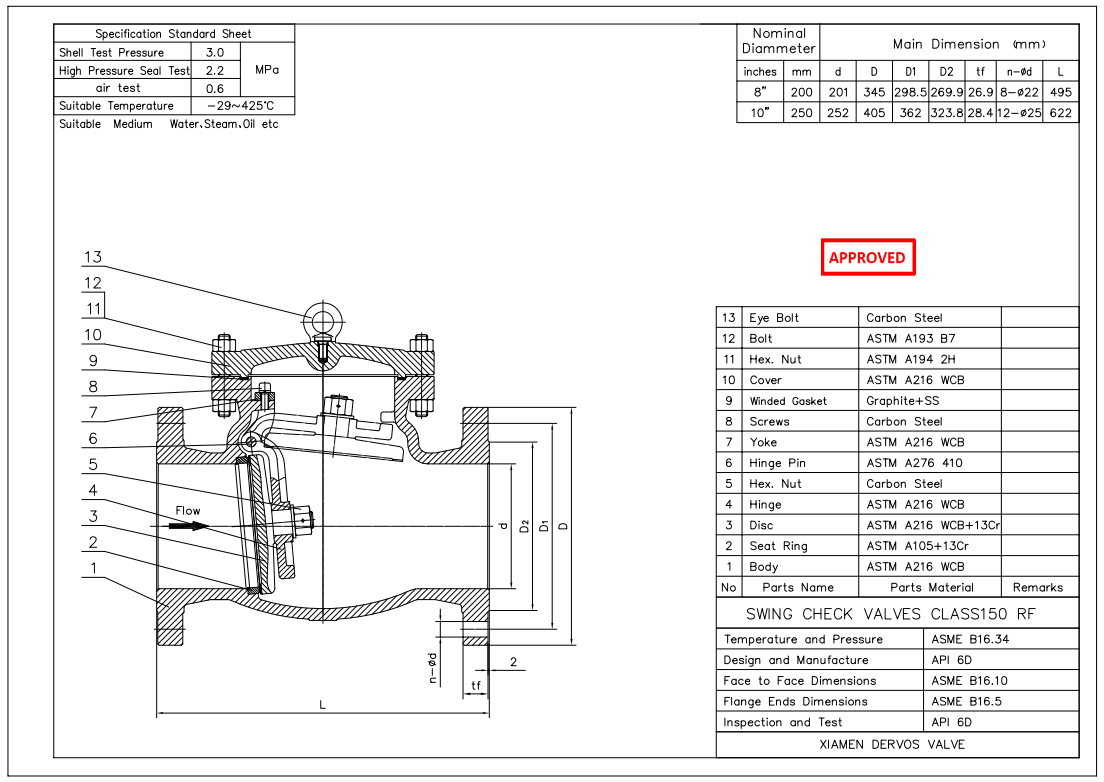

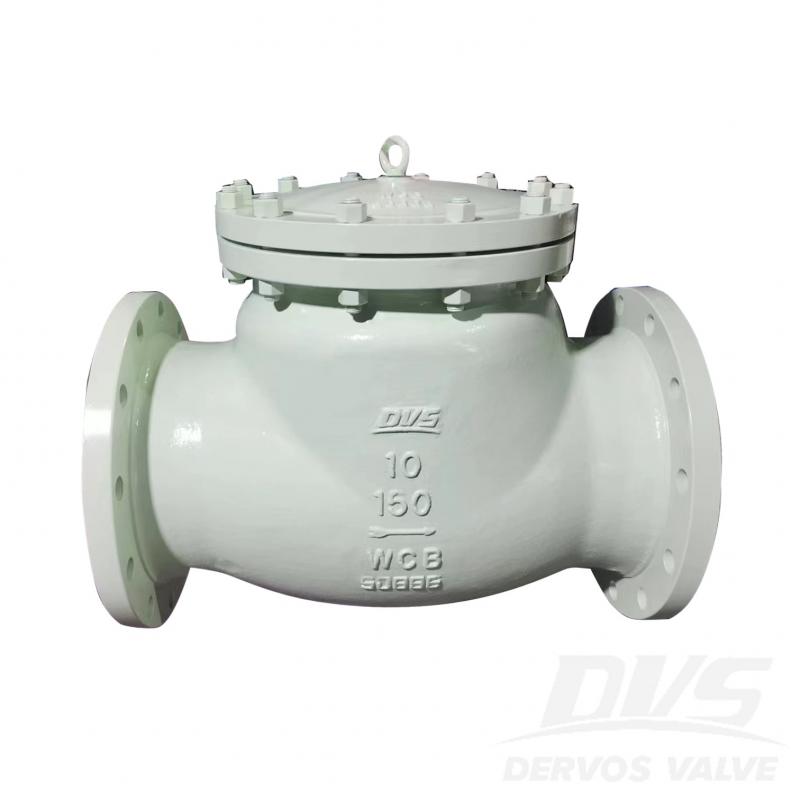

10-дюймовый обратный поворотный клапан 150 фунтов изготовлен согласно стандарту API 6D. Корпус клапана изготовлен из ASTM A216 WCB. Он имеет структурные характеристики распашного типа, встроенного типа, полностью открытого типа. Его связь режим RF.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
ChinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
ASTM A216 WCB
|
Тип |
Поворотный обратный клапан |
|
Размер |
10 дюймов |
|
Давление |
150 фунтов |
|
Связь |
РФ |
|
Тело Материал |
АСТМ А216 ВКБ |
|
Дизайн Норма |
API 6Д |
|
Температура и давление |
АСМЭ Б16.34 |
|
Лицо к размерам грани |
АСМЭ Б16.10 |
|
Фланец Концы Размеры |
АСМЭ Б16.5 |
|
Тест и код проверки |
API 6Д |
|
Температура |
-29 ~ 425°С |
|
Применимый Середина |
Вода, Нефть и газ |
1. Он предназначен для одностороннего потока, где Диск распахивается или закрывается, чтобы предотвратить обратный поток, обеспечивая безопасность трубопроводы и оборудование;
2. С обтекаемый внутренний проход и простая конструкция обеспечивают минимальное сопротивление жидкости, снижение энергопотребления.
