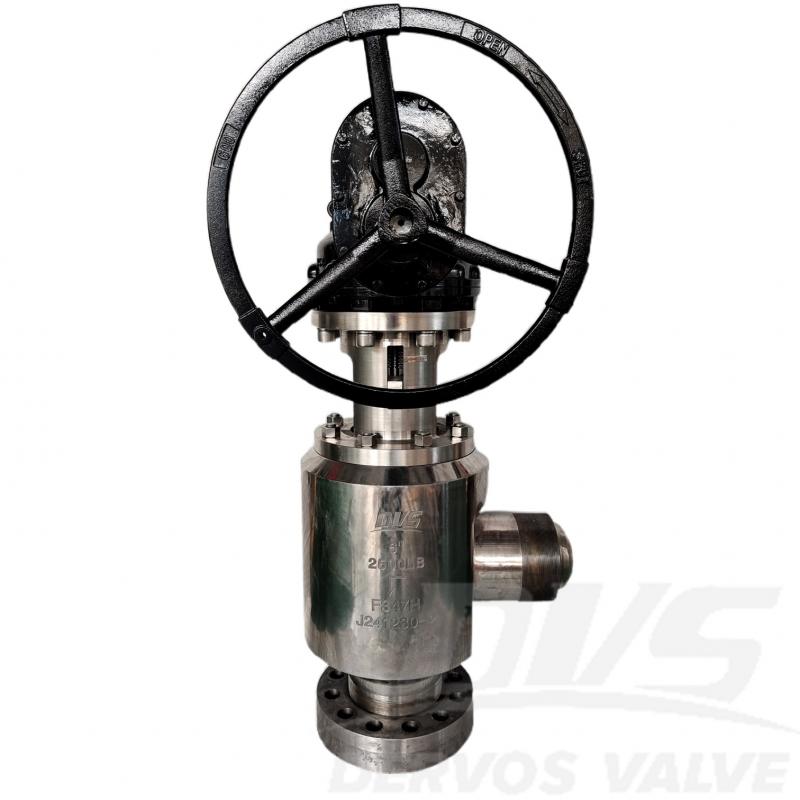

Угловой запорный клапан 6” 2500LBS изготовлен в соответствии со стандартом ASME B16.34. Корпус клапана изготовлен из материала A182 F347H. Клапан имеет конструктивные характеристики герметичного уплотнения с малопротечной набивкой. Подходит для эксплуатации при температуре от -34°C до +510°C. Класс герметичности: класс А по ГОСТ 9544. Тип соединения – BW (t 21,95 мм). Клапан работает в турбинном режиме.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
chinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
A182 F347H|
Тип |
Угловой запорный клапан |
|
Размер |
6 дюймов |
|
Давление |
2500 фунтов |
|
Связь |
BW (t 21,95 мм) |
|
Операция |
Турбина |
|
Материал корпуса |
А182 Ф347Х |
|
Норма дизайна |
ASME B16.34 |
|
Лицом к лицу |
ASME B16.10 |
|
Концевое соединение |
ASME B16.25 BW |
|
Код испытаний и проверок |
API 598 |
|
Температура |
-34 ~ 510 °С |
|
Применимая среда |
Вода, нефть и пар |
1. Изготовлены из нержавеющей стали марки A182 F347H, обеспечивающей превосходную прочность при высоких температурах и стойкость к коррозии для класса давления 2500 фунтов.
2. Конструкция углового запорного клапана, соответствующая стандарту ASME B16.34, обеспечивает точное регулирование расхода и компактную установку.
