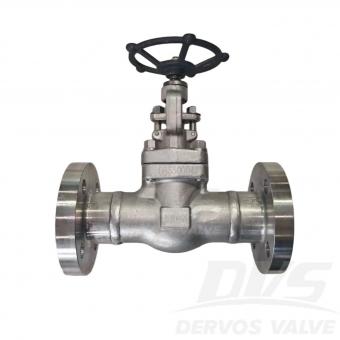

3-дюймовый проходной клапан 600 фунтов изготовлен в соответствии с BS1873. стандарт. Корпус клапана изготовлен из ASTM A351 CF8+STL. Он имеет структурную характеристики крышки затвора и сквозного типа. Его режим подключения РТЖ. И он имеет режим работы маховика.
Оплата:
30% when order confirmed, 70% before shipmentпроисхождение продукта:
ChinaЦвет:
Customizationпорт доставки:
Shanghai, ChinaВремя упреждения:
30~60 days Ex Works after order confirmationMaterial:
ASTM A351 CF8+STLMethod of Operation:
Hand WheelОписание продукта
|
Тип |
Глобус Клапан |
|
Размер |
3" |
|
Давление |
600 фунтов |
|
Связь |
РТЖ |
|
Операция |
Рука Колесо |
|
Тело Материал |
АСТМ A351 CF8+STL |
|
Дизайн Норма |
БС1873 |
|
Лицо к размеру грани |
АСМЭ Б16.10 |
|
Фланец Измерение |
АСМЭ Б16.5 |
|
Тест и код проверки |
API 598 |
|
Температура |
-29 ~ 425°С |
|
Применимый Середина |
Вода, Нефть и газ |
Особенности
1. Производственный процесс относительно хорош. и прост в обслуживании;
2. Маленький рабочий ход и короткое время открытия и закрытия;
3. Хорошие характеристики уплотнения, низкое трение между уплотнениями. поверхности и длительный срок службы.
Технический чертеж
Проверка размеров
Испытание давлением
Упаковка
Отчет о проверке
Если вы заинтересованы в наших продуктах и хотите знать больше деталей,пожалуйста, оставьте здесь сообщение,мы ответим вам как только мы можем.
