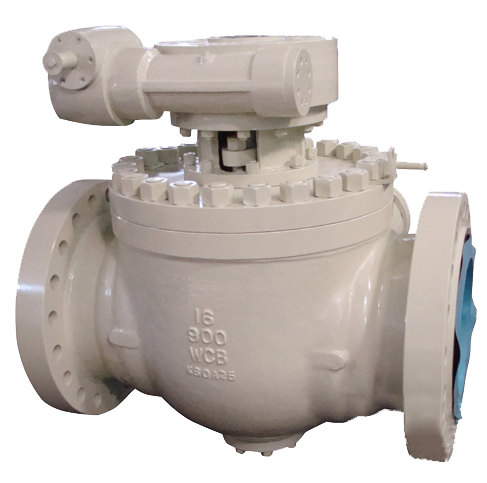

Шаровый клапан с верхним входом представляет собой шаровой кран клапан, позволяющий осуществлять осмотр и техническое обслуживание через узел крышки сверху. В отличие от шаровых кранов с боковым входом, конструкция шарового крана с верхним входом клапан позволяет техническим специалистам выполнять техническое обслуживание, не снимая весь корпус клапана, что повышает удобство эксплуатации, особенно в ситуациях где закреплен трубопровод.

Структура и принцип работы

Основные компоненты мяча с верхним вводом клапаны аналогичны традиционным шаровым кранам, включая клапан корпус, крышка, шар, седло, уплотнительные элементы и привод. Тем не менее, это Отличительная конструктивная особенность заключается в конструкции капота. Капот находится в верхней части корпуса клапана и соединяется болтами или фланцами, что позволяет пользователи могут открывать капот, не разбирая трубопровод, обеспечивая прямой доступ к внутренним компонентам, таким как шар и седло.

Шар соединен с приводом через стержень клапана. Когда стержень клапана вращается, шарик тоже вращается, тем самым открывая или закрыть клапан. В закрытом положении отверстие шара перпендикулярно каналу для жидкости, предотвращая поток жидкости; на открытом воздухе положение, отверстие шара параллельно направлению трубопровода, что позволяет жидкость течет свободно.

Функция

(1) Простота обслуживания:

Самым значительным преимуществом шаровых кранов с верхним входом является простота обслуживания. Поскольку их можно разобрать верхнюю часть клапана, технические специалисты могут быстро заменить или отремонтировать критически важные компонентов, не снимая задвижку с трубопровода, что позволяет значительно сэкономить количество времени и затрат. Эта функция особенно полезна в конвейере. системы с ограниченным пространством для установки или там, где демонтаж затруднен.

(2) Высокая надежность:

Шаровые краны с верхним входом обычно имеют цельносварные или фланцевые соединения, обеспечивающие превосходные характеристики уплотнения и структурная прочность, позволяющая им выдерживать высокое давление и суровые условия условия. В таких отраслях, как нефтегазовая и химическая промышленность, шаровые краны с верхним вводом клапаны часто используются для управления критически важными процессами из-за их прочной конструкции. надежность, обеспечивающая длительную эксплуатацию без необходимости частого замена.

(3) Подходит для условий большого диаметра и высокого давления:

Шаровые краны с верхним входом обычно используются в Применения большого диаметра и высокого давления. Их прочная конструкция и Первоначальный подход к техническому обслуживанию позволяет им поддерживать стабильную производительность при условия высокой температуры и высокого давления. В результате они широко используется в таких отраслях, как добыча природного газа, нефти и морских платформ.

(4) Функция аварийного отключения:

Часто используются шаровые краны с верхним входом. в системах аварийного отключения. Благодаря своей компактной структуре, быстрый и надежное открытие и закрытие, они играют решающую роль в условиях, когда требуется быстрое перекрытие потока среды.

Область применения

Шаровые краны с верхним входом широко используются в такие отрасли, как нефть, газ, химия и энергетика, особенно в трубопроводной системы, требующие высокой эффективности уплотнения, высокого давления и частого обслуживание. Они обычно применяются в:

(1) Нефтеперерабатывающие и химические заводы

При обращении с легковоспламеняющимися и взрывоопасными среды, шаровые краны с верхним входом обеспечивают безопасный контроль жидкости и аварийную ситуацию. функция отключения.

(2) Системы транспортировки природного газа

В условиях высокого давления и большого диаметра трубопроводов, шаровые краны с верхним входом обеспечивают превосходную долговечность и герметичность. производительность, обеспечивающая стабильную работу системы передачи.

(3) Электростанции и паровые системы

В этих условиях высокой температуры и высокого давления средах, шаровые краны с верхним входом, с их конструкционными преимуществами и стабильность, выдерживает сложные условия эксплуатации.

Сравнение с шаровыми кранами с боковым входом

По сравнению с шаровыми кранами с боковым входом, основной Преимущество шаровых кранов с верхним входом заключается в обслуживании. Поддержание шаровые краны с боковым входом требуют снятия всего клапана с трубопровода, что может привести к более высоким затратам на простой и более длительным срокам крупные трубопроводные системы. Напротив, шаровые краны с верхним входом предлагают значительные преимущество в таких приложениях, поскольку они допускают разборку и обслуживание сверху.

Однако процесс производства Шаровые краны с верхним входом более сложны и приводят к относительно более высоким затратам. Таким образом, несмотря на преимущества в обслуживании, шаровые краны с боковым входом по-прежнему занимают определенную долю рынка в чувствительных к затратам проектах.
