Шаровые краны и пробковые краны — это поворотные клапаны с четвертьоборотным управлением, используемые для включения-выключения и изоляции в промышленных трубопроводных системах. Хотя они имеют схожие принципы работы, их внутренние конструкции приводят к различным эксплуатационным характеристикам, особенно с точки зрения герметичности, способности выдерживать давление, рабочего крутящего момента, требований к техническому обслуживанию и пригодности для различных сред.

Выбор между шаровым краном и пробковым краном должен основываться на фактических условиях эксплуатации, а не на предпочтении определенного типа клапана. Если применение требует надежного перекрытия потока, частого срабатывания и низкого рабочего крутящего момента, часто предпочитают шаровой кран. Если система работает с загрязненными средами, абразивными частицами или большими проходными сечениями, пробковый кран может обеспечить более высокую надежность.

Конструктивные различия и характеристики герметизации

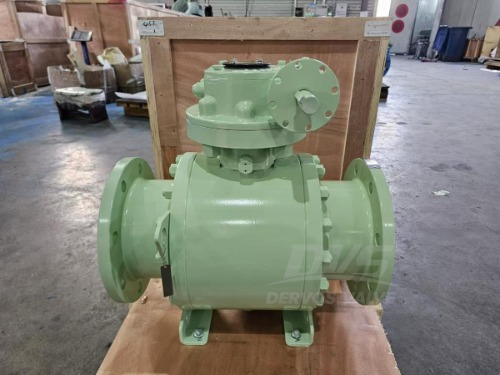

A шаровой краниспользует сферический запорный элемент с просверленным проходным отверстием. Когда клапан открыт, отверстие совмещается с трубопроводом, обеспечивая практически неограниченный путь потока. При повороте на 90 градусов сплошная часть шара перекрывает проход и обеспечивает запирание.

Пробковый кран использует цилиндрическую или коническую пробку с проходным каналом через центр. Пробка вращается внутри корпуса для управления потоком. В зависимости от конструкции пробковые краны могут быть смазываемыми, с гильзой или несмазываемыми, причем каждая конструкция обеспечивает различные характеристики герметизации.

Механизм герметизации является одним из основных различий между двумя типами клапанов. Шаровые краны обычно используют мягкие седла, металлические седла или комбинацию обоих вариантов для обеспечения надежного перекрытия. Если системе требуется герметичная изоляция без утечек, особенно при работе с газом или в критически важных технологических процессах, правильно подобранный шаровой кран может обеспечить отличные характеристики герметизации.

Пробковые краны обеспечивают герметизацию за счет контакта между пробкой и корпусом клапана или гильзой. Смазываемые пробковые краны используют герметик, вводимый между пробкой и корпусом, чтобы уменьшить трение и улучшить герметизацию. Такая конструкция хорошо работает в условиях, где среда содержит загрязнения, поскольку герметик помогает защищать уплотнительные поверхности.

Особенности применения

Условия эксплуатации определяют, какой вариант более подходит: шаровой кран или пробковый кран.

Шаровые краны широко используются в нефтегазовой отрасли, нефтехимии, СПГ, химической переработке и энергетике, где требуется надежное перекрытие потока. Плавающие шаровые краны обычно применяются в системах с более низким давлением, тогда как шаровые краны с опорой на цапфу предпочтительны для больших размеров и более высоких номинальных давлений, поскольку опора цапфы снижает рабочий крутящий момент.

Если клапан будет подвергаться частым циклам работы, шаровой кран обычно имеет преимущество благодаря работе с низким трением и четвертьоборотному приводу. Однако при работе с жидкостями, содержащими твердые частицы, требуется тщательное рассмотрение. Если абразивные частицы попадут между шаром и седлом, возможно повреждение седла и возникновение утечек.

Пробковые краны часто выбирают для применения с загрязненными жидкостями, суспензиями, сточными водами и трубопроводамигде рабочая среда может содержать взвешенные твердые частицы. Большой прямой проход уменьшает риск засорения. Если технологическая жидкость содержит загрязнения, которые могут повредить мягкие уплотнительные материалы, пробковый кран с металлическим седлом или смазываемый пробковый кран может обеспечить лучшие эксплуатационные характеристики.

Температура и давление также являются важными факторами. Если применение связано с высоким давлением, высокой температурой или требованиями пожаробезопасности, следует рассмотреть шаровые краны с металлическим седлом или специально разработанные пробковые краны. Выбор материалов, включая материал корпуса, материал седла и уплотнительные компоненты, должен соответствовать технологической среде для предотвращения коррозии и преждевременного выхода из строя.

Техническое обслуживание и долгосрочная надежность

Требования к техническому обслуживанию значительно различаются между шаровыми и пробковыми кранами. Шаровые краны обычно требуют минимального обслуживания при правильном выборе и эксплуатации в пределах расчетных параметров. Однако неправильный подбор размера, чрезмерное количество циклов работы или неподходящая среда могут ускорить износ седла.

Пробковые краны могут требовать периодической смазки в зависимости от конструкции. Для смазываемых пробковых кранов регулярная подача герметика помогает поддерживать эффективность герметизации и снижает рабочий крутящий момент. Это делает их подходящими для определенных сложных условий эксплуатации, где доступ к обслуживанию имеется.

Если клапан установлен в месте, где техническое обслуживание затруднено, может быть предпочтительна конструкция, не требующая обслуживания или требующая минимального обслуживания. Если регулярный осмотр и смазка допустимы, пробковые краны могут обеспечить надежную работу в сложных условиях с различными средами.

Часто задаваемые вопросы

Какой клапан имеет лучшие характеристики герметизации: шаровой кран или пробковый кран?

Оба типа могут обеспечивать надежное перекрытие потока. Шаровые краны часто выбирают, когда требуется плотная изоляция и герметичность без утечек, тогда как пробковые краны могут обеспечивать эффективную герметизацию при работе с загрязненными или абразивными средами.

Шаровые краны лучше пробковых для применения с высоким давлением?

Не всегда. Шаровые краны с опорой на цапфу широко используются при высоком давлении, но правильно спроектированные пробковые краны также могут выдерживать сложные условия давления и температуры.

Какой клапан лучше подходит для суспензий или загрязненных сред?

Пробковые краны часто являются более подходящими, поскольку их прямой проход снижает риск засорения, а некоторые конструкции лучше выдерживают загрязненные жидкости.

Почему шаровые краны часто используются в нефтегазовых системах?

Шаровые краны обеспечивают быстрое четвертьоборотное управление, низкое падение давления, надежное перекрытие и совместимость с различными классами давления и материалами, что делает их подходящими для многих применений в нефтегазовой отрасли.

Как выбрать между шаровым краном и пробковым краном?

Если приоритетом являются частое управление, низкий крутящий момент и надежное перекрытие, обычно подходит шаровой кран. Если рабочая среда содержит загрязнения, взвешенные твердые частицы или требуется большой неограниченный проход для потока, пробковый кран может быть лучшим выбором.
