В системах промышленных трубопроводов клапан проверки пластин играет ключевую роль в предотвращении обратного потока и широко используется в различных системах управления жидкостью.

Многие инженеры и дизайнеры предпочитают его компактные, легкие и простые в установке характеристики.

В практических приложениях многие рассматривают возможность установки проверки пластинного клапана вертикально для размещения различных макетов трубопровода и требований к пространству. Итак, можно ли установить вертикальные клапаны с вафельными клапанами?

Если так, как можно обеспечить их производительность и безопасность?

В этой статье будет рассмотрена осуществимость вертикальной установки контрольных клапанов пластин и поделиться некоторыми руководящими принципами установки и мер предосторожности.

1. Принцип работы и применение

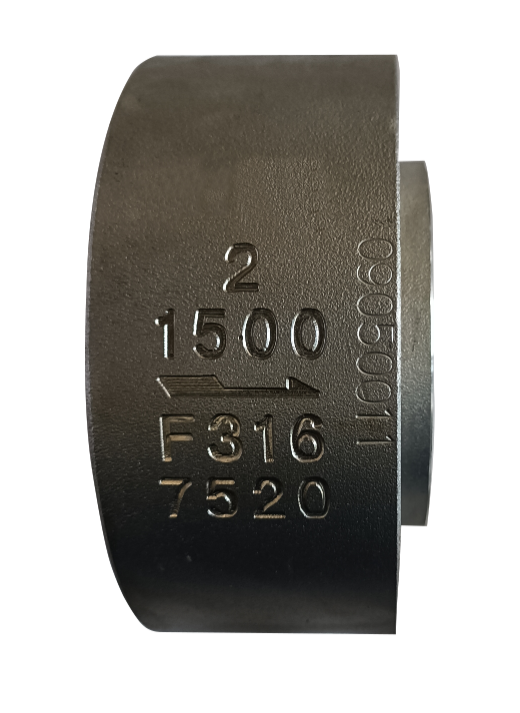

Пластинговые клапаны Клапан проверки пластин - это автоматически открывающий и закрывающий клапан, в основном используемый для предотвращения обратного потока жидкостей. Диск клапана открывается, когда жидкость течет в прямом направлении, и он закрывается на гравитационном или пружине, когда жидкость останавливается или меняется.

В отличие от традиционных качающих клапанов, проверки пластин, обычно имеют более компактную конструкцию, позволяя им непосредственно зажаты между трубопроводными фланцами, сохраняя пространство установки.

В типичных системах трубопроводов наиболее распространенным методом установки для проверки пластин является горизонтальная установка, так как эта конфигурация является наиболее стабильной и удобной для технического обслуживания.

Однако в некоторых специальных средах установки, таких как плотные пространства или конкретные условия работы, вертикальная установка также может быть жизнеспособным вариантом.

2. Можно ли установить вертикальные клапаны пластин?

Теоретически, вертикальная установка контрольного клапана пластина возможна, но следует учитывать несколько важных факторов:

· Гравитационное влияние на Клапан

Диск

Дизайн проверки пластин зависит от тяжести диска клапана, чтобы закрыть клапан.

В горизонтальной установке диск клапана естественным образом падает, чтобы обеспечить правильное уплотнение.

Однако в вертикальной установке диск клапана может не закрываться естественным путем из -за гравитации, особенно в ситуациях восходящего потока.

Следовательно, важно убедиться, что конструкция диска клапана и конфигурация пружины подходит для вертикальной установки, что позволяет эффективно закрывать клапан без внешних помех.

· Направление потока жидкости

Направление потока жидкости в контрольном клапане пластин напрямую влияет на его производительность.

При установке по вертикали направление потока может измениться, что может привести к нестабильному открытию или закрытию диска клапана.
