В крупном проекте по добыче меди и золота в Индонезии компания DERVOS поставила несколько высокопроизводительных тройных эксцентриковых металлических седловых клапанов C95500, которые применялись в системах транспортировки пульпы и технологических трубопроводов. Условия эксплуатации на месте крайне сложные, среда содержит большое количество твердых частиц, что создает значительные риски абразивного износа и коррозии. Клапаны должны были обеспечивать отличную износостойкость, коррозионную стойкость и герметичность с нулевой утечкой в обоих направлениях.

Как профессиональный поставщик трехэксцентриковых дисковых затворов , КЛАПАН ДЕРВОСА предоставили индивидуальное решение, учитывающее конкретные потребности клиента, гарантируя стабильную работу системы даже в таких суровых условиях.

Потребность клиента

В большом Проект e-scale по добыче меди и золота в Индонезии, компания DERVOS поставила несколько высокопроизводительных установок C95500 тройной эксцентриковый дисковый затвор с металлическим седлом , специально разработанные для систем транспортировки шлама и технологических трубопроводов. На объекте были чрезвычайно сложные условия, среда содержала высокие концентрации твердых частиц, что создавало серьезные проблемы, связанные с абразивным износом и коррозией. Чтобы соответствовать этим требованиям, клапаны были спроектированы для обеспечения исключительных износостойкость, коррозионная стойкость , и двунаправленное уплотнение с нулевой утечкой производительность.

Как доверенный производитель трехпозиционных дроссельных клапанов , DERVOS VALVE доставил индивидуальное решение клапана точно адаптированы к эксплуатационным потребностям клиента, гарантируя долговременную надежность и стабильную работу системы в суровых промышленных условиях.

Решение Devos

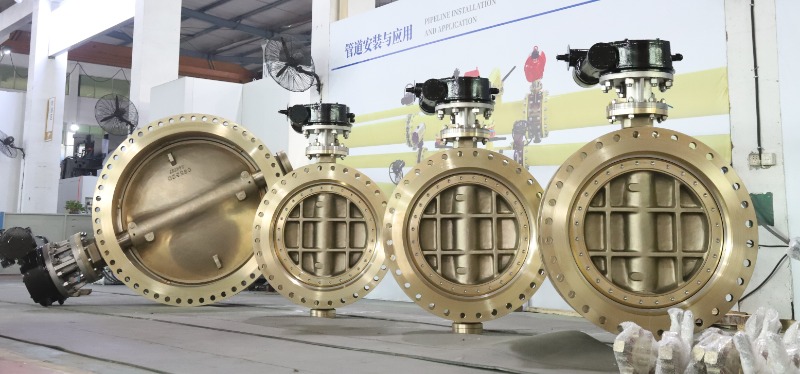

Для этого проекта компания DERVOS изготовила по индивидуальному заказу трехэксцентриковые дисковые затворы с металлическим седлом из никель-алюминиевой бронзы, корпусы клапанов выполнены из никель-алюминиевой бронзы C95500, а сварные седла покрыты твердым сплавом F53+STL. Они специально разработаны для высококоррозионных и абразивных сред.

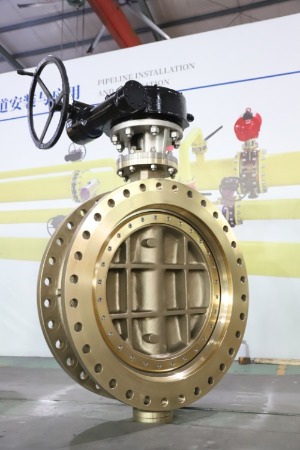

Затвор-бабочка с тройным эксцентриситетом – DN900/DN1500, 150LB, FF, стандарт API 609

• Размер : DN900

• Номинальное давление : 150 фунтов

• Особенности дизайна : Тройная офсетная структура с двунаправленным потоком, нулевая утечка

• герметизация под одинаковым давлением.
• Оснащен независимым седлом, материал: F53 + STL наплавка. Управляется через коробку передач.
Тип соединения: FF (плоский торец) с двумя фланцами.

• Особые требования :

Межстенное расстояние по ISO 5752 (короткий шаблон)

Термообработанные и отожженные отливки

Отличная износостойкость и коррозионная стойкость

Вал Корпус изготовлен из С95500 никель-алюминиевая бронза, известная своей высокой прочностью, твердостью и исключительной износостойкостью. Она также предлагает отличная стойкость к кавитационной эрозии и коррозии, вызванной потоком.
Кроме того, C95500 демонстрирует хорошую пластичность и вязкость, сохраняя высокую механическую прочность, обеспечивая при этом определенную степень пластичности и ударопрочности, что помогает предотвратить хрупкое разрушение.
Он демонстрирует превосходную коррозионную стойкость в агрессивных средах, таких как пульпа, рассол и среда с высоким содержанием сульфидов.

Сварная уплотнительная конструкция с твердосплавным покрытием F53 + STL значительно повышает устойчивость уплотнительной поверхности к эрозии и истиранию, обеспечивая долговременную работу в сложных условиях.

Двунаправленная конструкция уплотнения с нулевой утечкой

Конструкция с тройным смещением , в сочетании с принципы уплотнения с равным давлением , эффективно предотвращает двунаправленную утечку среды и соответствует строгим требованиям контроля безопасности при добыче меди и золота.

Высокая надежность и универсальность установки

Конструкция клапана, разработанная в соответствии со стандартом короткой конфигурации ISO 5752, обеспечивает легкую установку в ограниченном пространстве, сводя к минимуму монтажные нагрузки.

The Надежный зубчатый механизм отличается высокой прочностью и хорошо подходит для сложных условий эксплуатации, типичных для горнодобывающей промышленности.

Индивидуальные решения для поддержки успеха проекта

В ответ на особые требования заказчика отливки прошли отжиг и термическую обработку с отпуском для повышения общей стойкости к коррозии под напряжением и обеспечения структурной стабильности.

При поддержке Комплексный и строгий процесс контроля качества DERVOS каждый дисковый затвор гарантированно выдержит испытания реальных условий эксплуатации.

Результаты проекта и эксплуатационные показатели

Все поставленные дисковые затворы успешно прошли испытания на высокое перепад давления и воздействие твердых частиц, полностью отвечая стандартам эффективности двунаправленного уплотнения.

Конструкция короткоходного поворотного затвора идеально соответствует схеме трубопровода заказчика, обеспечивая плавный и эффективный процесс монтажа.

Клапаны находятся в эксплуатации более шести месяцев без каких-либо утечек или проблем с уплотнением. Клиент выразил высокую оценку их превосходной износостойкости и коррозионной стойкости при непрерывной эксплуатации.

Основная конкурентоспособность DERVOS

Компания DERVOS специализируется на индивидуальной разработке тройных офсетных дроссельные клапаны , стремясь предоставлять высоконадежные решения в области клапанов для сложных условий работы по всему миру. Мы фокусируемся на сложных применениях, связанных с высоким давлением, сильным износом и сильной коррозией, и обладаем обширным опытом в области инженерных решений и выбора материалов.

Наши возможности включают применение современных материалов, таких как нержавеющая сталь C95500, C95800, дуплексная нержавеющая сталь 5A/6A, нержавеющая сталь CF8, CF8M, сплавы на основе никеля, монель и супердуплекс F53.

Клапаны DERVOS полностью соответствуют международным стандартам, включая API 609, ISO 5752 и EN 593, что позволяет нам предоставлять всемирно признанные профессиональные услуги и техническую поддержку.
